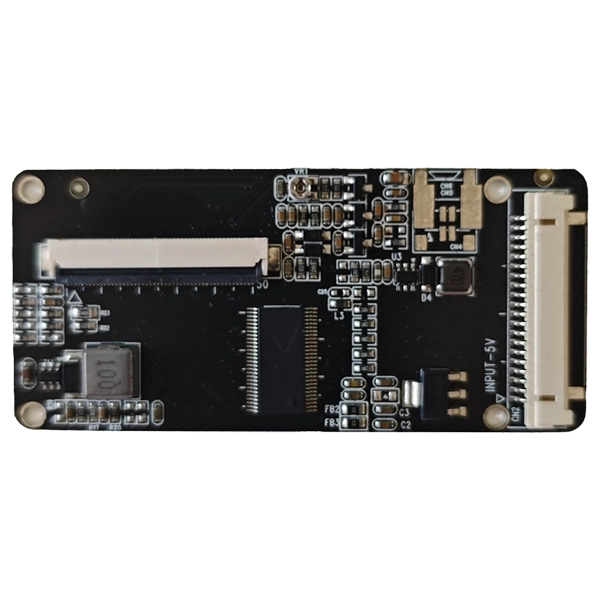

Khi màn hình LCD công nghiệp tiếp tục phát triển, nhiều hệ thống nhúng yêu cầu chuyển đổi tín hiệu đáng tin cậy giữa các giao diện hiển thị khác nhau. SKY-TDMBảng chuyển đổi tín hiệu LVDS sang TTLcung cấp giải pháp chuyên nghiệp cho các kỹ sư cần điều khiển tấm nền LCD TTL/RGB TFT thông qua đầu ra LVDS trong khi vẫn duy trì chất lượng hình ảnh tuyệt vời và độ ổn định của hệ thống, đồng thời giảm chi phí tổng thể.
Được thiết kế đặc biệt cho môi trường công nghiệp, bo mạch chuyển đổi này tích hợp quản lý nguồn hiệu quả cao, bố trí PCB được tối ưu hóa và các thành phần cấp công nghiệp để đảm bảo hoạt động ổn định trong các điều kiện khắt khe. So với các lựa chọn thay thế dành cho người tiêu dùng, nó mang lại hiệu suất EMC (Tương thích điện từ) vượt trội, lượng phát thải EMI (Nhiễu điện từ) thấp hơn, tuổi thọ hoạt động dài hơn và khả năng tương thích cao hơn với các mô-đun LCD công nghiệp.
Cho dù tích hợp màn hình LCD mới vào thiết bị hiện có hay nâng cấp hệ thống cũ, bo mạch này sẽ rút ngắn thời gian phát triển một cách hiệu quả và hợp lý hóa việc tích hợp hệ thống.
Không giống như các bảng phát triển tiêu chuẩn, Bảng chuyển đổi tín hiệu LVDS sang TTL này đã được tối ưu hóa để hoạt động liên tục trong môi trường công nghiệp.
Nó bao gồm:
- Thiết kế PCB cấp công nghiệp
- Kiến trúc đầu vào LVDS ổn định
- Đầu ra LCD 50 chân TTL/RGB
- Thiết kế nguồn điện có độ ồn thấp
- Trình điều khiển đèn nền LED hiệu suất cao
- Có thể điều chỉnh điện áp VCOM
- Hiệu suất EMC tuyệt vời
- Tiêu thụ điện năng thấp
- Tính toàn vẹn tín hiệu tốc độ cao
- Linh kiện có vòng đời dài
Thiết kế cơ học nhỏ gọn cũng giúp nó phù hợp với các sản phẩm nhúng có không gian lắp đặt hạn chế.
Định tuyến vi sai được tối ưu hóa cẩn thận giúp giảm thiểu hiện tượng méo tín hiệu và đảm bảo truyền hình ảnh ổn định.
Bố trí PCB và thiết kế nguồn giúp giảm nhiễu điện từ, giúp việc chứng nhận thiết bị công nghiệp trở nên dễ dàng hơn.
Hỗ trợ nhiều loại màn hình TFT LCD công nghiệp sử dụng giao diện 50 chân TTL/RGB.
Mạch điện hiệu suất cao tích hợp giúp giảm sinh nhiệt và cải thiện độ tin cậy tổng thể.
Cho phép các kỹ sư tinh chỉnh hiệu suất hiển thị cho các tấm nền LCD khác nhau.
Cung cấp độ sáng phù hợp với độ ổn định lâu dài tuyệt vời.
Đầu nối tiêu chuẩn đơn giản hóa việc cài đặt và rút ngắn chu kỳ phát triển sản phẩm.
| Mục | Đặc điểm kỹ thuật |
| Giao diện đầu vào | LVDS (8bit) |
| Giao diện đầu ra (LCD) | Chân TTL/RGB 50 |
| Điện áp đầu vào | 5V |
| Trình điều khiển đèn nền | Trình điều khiển LED tích hợp |
| Điều chỉnh VCOM | Được hỗ trợ |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Thiết kế tùy chỉnh | Được hỗ trợ |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | ĐÈN LED+ | 2 | ĐÈN LED+ |
| 3 | DẪN ĐẾN- | 4 | DẪN ĐẾN- |
| 5 | GND | 6 | vcom |
| 7 | DVDD | 8 | CÁCH THỨC |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | trái/phải | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | CÀI LẠI |
| 45 | NC | 46 | vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | Vin(5V) | 2 | Vin(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | BẬT/TẮT | 20 | xung điện |
Bo mạch này được thiết kế riêng cho các ứng dụng công nghiệp và rất phù hợp với môi trường công nghiệp đòi hỏi khắt khe, chẳng hạn như HMI công nghiệp, thiết bị công nghiệp, máy xổ số và thiết bị y tế.
Hiện tại, sản phẩm này hỗ trợ các tín hiệu giao diện cụ thể. Nếu bạn yêu cầu các tín hiệu giao diện khác nhau, vui lòng cung cấp thông số kỹ thuật giao diện LCD và chúng tôi sẽ thiết kế lại bảng mạch cho phù hợp để đáp ứng nhu cầu của bạn.
Khi nào bạn cần bảng chuyển đổi này?
Hầu hết các màn hình LCD công nghiệp hiện nay đều sử dụng giao diện LVDS hoặc eDP. Tuy nhiên, nhiều thiết kế cũ và mô-đun hiển thị chuyên dụng nhất định vẫn yêu cầu tín hiệu TTL/RGB (RGB song song). Đây là lúc bạn cần bảng này:
Sử dụng bảng này nếu:
- Hệ thống của bạn xuất ra tín hiệu LVDS nhưng màn hình LCD của bạn yêu cầu đầu vào TTL/RGB
- Bạn có bảng hiển thị cũ với giao diện TTL 50 chân
- Bạn đang nâng cấp hệ thống nhưng vẫn giữ lại bảng TTL hiện có
- Bạn cần kiểm tra hoặc xác thực bảng TTL bằng nguồn tín hiệu LVDS
Kết nối LVDS trực tiếp là đủ nếu:
- Cả nguồn và bảng điều khiển của bạn đều sử dụng LVDS (không cần chuyển đổi)
- Bảng điều khiển của bạn có đầu vào eDP hoặc HDMI
- Bạn đang thiết kế một hệ thống mới với bảng giao diện hiện đại
Bo mạch này được thiết kế đặc biệt cho kịch bản chuyển đổi---cho phép các kỹ sư tái sử dụng bảng TTL hiện có với các máy tính công nghiệp hoặc bộ điều khiển nhúng mới hơn được trang bị LVDS.
Chúng tôi giải quyết những thách thức thực tế mà khách hàng OEM gặp phải trong quá trình tích hợp LCD. Bằng cách hỗ trợ chuyển đổi giữa các nguồn đầu ra LVDS khác nhau và màn hình LCD TTL 50 chân cụ thể, chúng tôi loại bỏ nhu cầu thiết kế lại hệ thống. Bo mạch có kiến trúc nguồn độc lập giúp giảm thiểu dao động điện áp nhằm nâng cao độ ổn định tổng thể của sản phẩm, đồng thời định tuyến PCB cấp công nghiệp cải thiện đáng kể hiệu suất EMC và giảm nhiễu hệ thống. Hơn nữa, chúng tôi cung cấp khả năng tùy chỉnh toàn diện; chỉ cần cung cấp các yêu cầu của bạn về định nghĩa giao diện, loại đầu nối và vị trí lỗ lắp và chúng tôi sẽ cung cấp một thiết kế hoàn chỉnh phù hợp hoàn hảo với thiết bị của bạn.
Chọn chúng tôi không chỉ có nghĩa là mua Bảng chuyển đổi tín hiệu LVDS sang TTL---bạn đang hợp tác với một đồng minh kỹ thuật có kinh nghiệm trong lĩnh vực tích hợp màn hình công nghiệp.
Chúng tôi cung cấp các giải pháp toàn diện, toàn diện, bao gồm phát triển tùy chỉnh OEM & ODM, đánh giá khả năng tương thích LCD, tùy chỉnh cáp, tối ưu hóa chương trình cơ sở, tạo mẫu hàng loạt nhỏ, khả năng sản xuất hàng loạt, kiểm tra chất lượng nghiêm ngặt và tính sẵn có của sản phẩm lâu dài. Phương pháp tiếp cận tất cả trong một của chúng tôi giúp loại bỏ những rủi ro chất lượng không cần thiết thường liên quan đến việc tìm nguồn cung ứng từ nhiều nhà cung cấp.
Trả lời: Bo mạch này hỗ trợ rộng rãi cho màn hình LCD TTL/RGB 50 chân có cùng định nghĩa sơ đồ chân.
Đ: Vâng. Loại đầu nối, cách gán chân, chiều dài cáp và định nghĩa giao diện đều có thể được tùy chỉnh hoàn toàn.
Đ: Vâng. Chúng tôi cung cấp các cấu hình phần cứng và chương trình cơ sở tương ứng phù hợp với các yêu cầu về thời gian và độ phân giải LCD khác nhau.
Đ: Chắc chắn rồi. Được thiết kế với các thành phần cấp công nghiệp và được tối ưu hóa cho hiệu suất EMC (Tương thích điện từ), bo mạch này được chế tạo để hoạt động liên tục và ổn định.
Đ: Vâng. Chúng tôi cung cấp các cụm cáp hoàn chỉnh, bao gồm cáp LVDS, cáp đèn nền, cáp nguồn và bộ dây tùy chỉnh.
Đ: Vâng. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ bạn đánh giá khả năng tương thích với LCD, gỡ lỗi giao diện và tích hợp hệ thống.
Đáp: Các mẫu tiêu chuẩn thường có thời gian thực hiện từ 2 đến 3 tuần. Đối với các dự án tùy chỉnh, thời gian giao hàng phụ thuộc vào độ phức tạp của thiết kế.
Đ: Vâng. Chúng tôi đặc biệt khuyến khích các đơn đặt hàng mẫu để xác minh kỹ thuật trước khi sản xuất hàng loạt.
Đ: Vâng. Đối với các dự án công nghiệp, chúng tôi hỗ trợ vòng đời sản phẩm dài và cung cấp kế hoạch cung ứng dài hạn bất cứ khi nào có thể.
Trả lời: Phiên bản tiêu chuẩn hỗ trợ đầu vào LVDS một kênh (8 bit). Đối với các yêu cầu đầu vào LVDS kênh đôi, chúng tôi có thể tùy chỉnh thiết kế bảng dựa trên thông số kỹ thuật về thời gian và đầu nối của bảng LCD cụ thể của bạn. Vui lòng cung cấp số kiểu bảng điều khiển hoặc định nghĩa giao diện của bạn để đánh giá.
