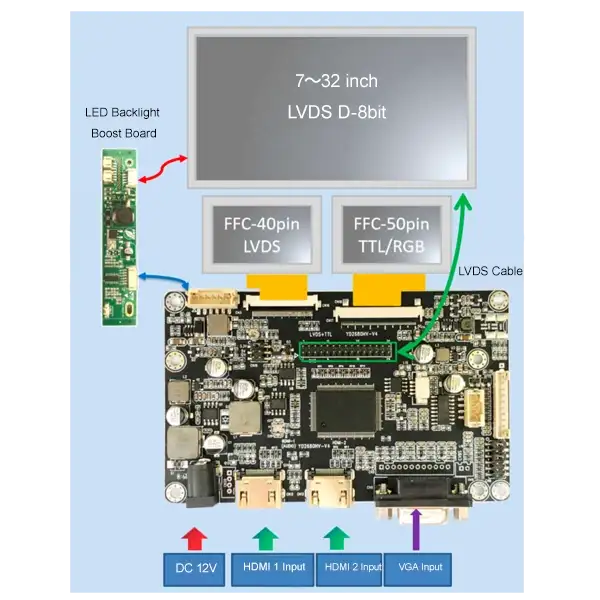

Thiết bị công nghiệp hiện đại đòi hỏi giao diện hiển thị linh hoạt, chất lượng hình ảnh tuyệt vời và vòng đời sản phẩm dài. Của chúng tôiBảng quảng cáo giao diện 2-HDMI sang LVDS TTLđược phát triển dành riêng cho các nhà sản xuất thiết bị OEM cần kết nối nguồn tín hiệu HDMI với màn hình LCD LCD công nghiệp.
Hỗ trợđầu vào video HDMI kép, bảng điều khiển chuyển đổi tín hiệu kỹ thuật số thành giao diện LVDS hoặc TTL, giúp nó phù hợp với nhiều loại màn hình LCD của nhiều nhà sản xuất. Cho dù bạn đang nâng cấp màn hình hiện có hay phát triển hệ thống nhúng mới, bảng điều khiển này đều cung cấp giải pháp đáng tin cậy và tiết kiệm chi phí.
Không giống như bảng hiển thị dành cho người tiêu dùng, nó được tối ưu hóa cho hoạt động công nghiệp liên tục với hiệu suất ổn định, đặc tính EMC tuyệt vời và tính khả dụng linh kiện lâu dài.

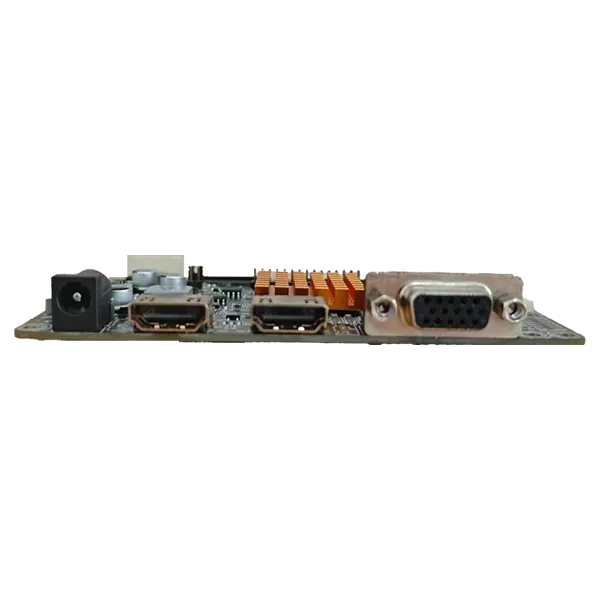

Đầu vào HDMI kép:Hỗ trợ chuyển đổi giữa hai nguồn tín hiệu HDMI, tăng cường đáng kể tính linh hoạt của hệ thống.
Đầu ra LVDS & TTL kép:Hỗ trợ cả màn hình LCD LVDS và RGB TTL (Parallel RGB), giảm chi phí thiết kế lại phần cứng một cách hiệu quả.
Khả năng tương thích LCD mở rộng:Tương thích với các màn hình TFT LCD công nghiệp có kích thước từ 7 đến 32 inch (có thể tùy chỉnh dựa trên thông số kỹ thuật của bảng cụ thể).
Chất lượng hình ảnh vượt trội:Có tính năng xử lý hình ảnh HD, nhiễu tín hiệu thấp, hiệu suất màu ổn định và thời gian phản hồi nhanh.
Thiết kế cấp công nghiệp:Được thiết kế cho môi trường công nghiệp khắc nghiệt và hoạt động liên tục, lâu dài.
Cấu hình phần mềm linh hoạt:Hỗ trợ phát triển chương trình cơ sở tùy chỉnh dựa trên độ phân giải LCD, thông số thời gian, định nghĩa giao diện và yêu cầu cụ thể của khách hàng.
Lý tưởng cho tự động hóa công nghiệp, thiết bị y tế, ki-ốt tự phục vụ, bảng hiệu kỹ thuật số và màn hình nhúng, bảng này đáp ứng hoàn hảo các tiêu chuẩn khắt khe của các ngành này.
Được chế tạo để chịu được môi trường công nghiệp đòi hỏi khắt khe, bo mạch này có tính năng bảo vệ tín hiệu và điện áp tiên tiến. Nó loại bỏ hiệu quả nhiễu tín hiệu và độ không ổn định của màn hình, đảm bảo hiệu suất hoàn hảo ngay cả trong những điều kiện phức tạp nhất.
Không giống như các nhà cung cấp bảng điều khiển chỉ cung cấp linh kiện điện tử, chúng tôi là nhà sản xuất màn hình cảm ứng chuyên nghiệp chuyên cung cấp các dịch vụ tích hợp màn hình hoàn chỉnh. Khả năng cốt lõi của chúng tôi bao gồm:
Chúng tôi hỗ trợ lựa chọn màn hình LCD cấp công nghiệp lý tưởng, tùy chỉnh màn hình cảm ứng điện dung hoặc điện trở, định cấu hình bảng điều khiển LCD, cung cấp liên kết quang cho mô-đun LCD, tùy chỉnh mặt kính và cung cấp cụm cáp giao diện LCD phù hợp. Điều này làm giảm đáng kể sự phức tạp trong việc tìm nguồn cung ứng và rút ngắn chu kỳ phát triển sản phẩm của bạn một cách hiệu quả.
Chúng tôi cung cấp các tùy chọn tùy chỉnh toàn diện, bao gồm cấu hình độ phân giải LCD, ánh xạ chân LVDS, điều chỉnh thời gian TTL, tối ưu hóa chương trình cơ sở, kiểm soát đèn nền và độ sáng, ngôn ngữ menu OSD, tùy chỉnh logo khởi động, định nghĩa chân cáp, tùy chỉnh loại đầu nối và các yêu cầu về cấu trúc lắp đặt cơ học. Chúng tôi rất mong muốn được hợp tác với khách hàng trong các dự án OEM và ODM.
Là một nhà máy sản xuất màn hình cảm ứng chuyên nghiệp, chúng tôi tích hợp quản lý chất lượng nghiêm ngặt vào từng bước của quy trình sản xuất. Chứng nhận hệ thống sản xuất của chúng tôi bao gồmISO 9001Hệ thống quản lý chất lượng,ISO 13485Hệ thống quản lý chất lượng thiết bị y tế vàIATF 16949Hệ thống quản lý chất lượng ô tô. Mỗi bảng điều khiển đều trải qua quá trình kiểm tra chức năng nghiêm ngặt trước khi xuất xưởng để đảm bảo hoạt động ổn định và khả năng tương thích hoàn hảo với bảng hiển thị của khách hàng.
| Tính năng | Lợi ích |
| Đầu vào HDMI kép | Lựa chọn nguồn video linh hoạt |
| Đầu ra LVDS & TTL | Hỗ trợ nhiều loại giao diện LCD |
| Linh kiện công nghiệp | Tuổi thọ dài |
| Xử lý tín hiệu ổn định | Hình ảnh rõ nét với độ nhiễu tối thiểu |
| Tùy chỉnh chương trình cơ sở | Phù hợp với các tấm LCD khác nhau |

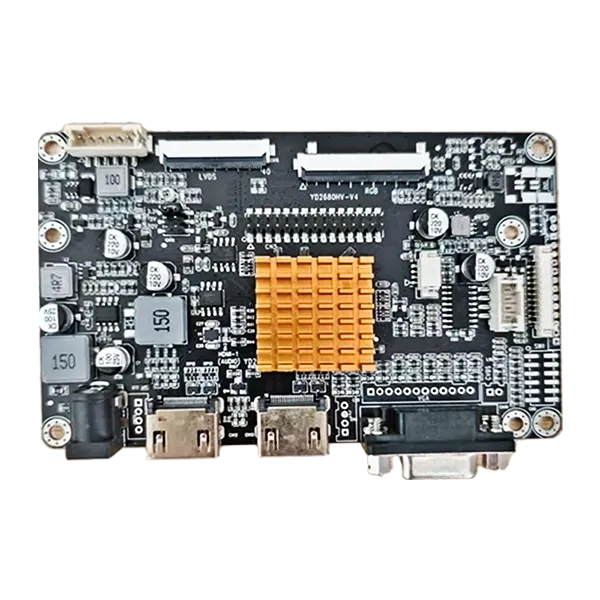

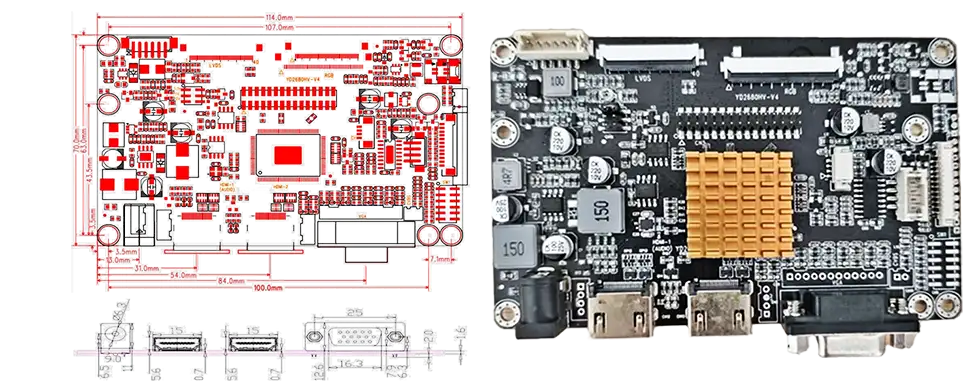

| Thiết kế PCB nhỏ gọn | Dễ dàng tích hợp vào thiết bị nhúng |
| Cung cấp dài hạn | Lý tưởng cho việc quản lý vòng đời công nghiệp |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | CÀI LẠI | 6 | CHỜ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | RUN LÊN |
| 29 | AVDD | 30 | GND |
| 31 | DẪN ĐẾN- | 32 | DẪN ĐẾN- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | ĐÈN LED+ | 40 | ĐÈN LED+ |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | ĐÈN LED+ | 2 | ĐÈN LED+ |
| 3 | DẪN ĐẾN- | 4 | DẪN ĐẾN- |
| 5 | GND | 6 | vcom |
| 7 | DVDD(3.3/5V) | 8 | CÁCH THỨC |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | trái/phải | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | CÀI LẠI |
| 45 | POL | 46 | vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Ghim | Tín hiệu |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | BẬT/TẮT |
| 5 | 5V/12V(Loại) |
| 6 | 5V/12V(Loại) |
Nhiều dự án công nghiệp thất bại do vấn đề tương thích giữa màn hình LCD, màn hình cảm ứng, dây cáp, chương trình cơ sở và bảng điều khiển. Chúng tôi giúp loại bỏ những rủi ro này bằng cách cung cấp các dịch vụ sau:
- Giải pháp kết hợp hiển thị hoàn chỉnh
- Cấu hình thời gian LCD
- Xác minh giao diện
- Kiểm tra khả năng tương thích cảm ứng
- Có sẵn sản phẩm lâu dài
- Hỗ trợ kỹ thuật trong suốt vòng đời dự án của bạn
Những dịch vụ toàn diện này được thiết kế để đáp ứng đầy đủ các yêu cầu về sản phẩm của bạn. Thay vì tìm nguồn cung ứng các thành phần riêng lẻ, khách hàng sẽ nhận được giải pháp hiển thị đã được xác minh đầy đủ. Điều này không chỉ tiết kiệm thời gian nghiên cứu và phát triển có giá trị mà còn giảm đáng kể rủi ro phát triển.
Trả lời: Bảng quảng cáo giao diện 2-HDMI sang LVDS TTL này có thể được cấu hình để hỗ trợ nhiều loại màn hình LCD LCD công nghiệp có giao diện LVDS hoặc TTL. Vui lòng cung cấp số kiểu LCD cụ thể của bạn để xác minh khả năng tương thích.
Đ: Vâng. Chúng tôi cung cấp chương trình cơ sở tùy chỉnh dựa trên độ phân giải màn hình LCD, thông số thời gian, định nghĩa giao diện và các yêu cầu ứng dụng cụ thể của bạn.
Đ: Vâng. Đối với các dự án OEM, chúng tôi hỗ trợ tùy chỉnh logo khởi động, cài đặt đa ngôn ngữ, chức năng OSD và các thông số hiển thị khác nhau.
Đ: Vâng. Bo mạch được thiết kế với các thành phần cấp công nghiệp, được chế tạo đặc biệt để hoạt động liên tục, lâu dài trong các môi trường đòi hỏi khắt khe.
Đ: Chắc chắn rồi. Chúng tôi có thể cung cấp giải pháp hoàn chỉnh một cửa bao gồm màn hình LCD, màn hình cảm ứng, bảng điều khiển, dây cáp, liên kết quang học và tích hợp cơ học.
Đ: Vâng. Đội ngũ kỹ thuật của chúng tôi hỗ trợ khớp LCD, phát triển chương trình cơ sở, cấu hình giao diện và tích hợp dự án.
Bạn đang tìm bảng điều khiển LCD HDMI sang LVDS/TTL đáng tin cậy cho dự án tiếp theo của mình?
Đội ngũ kỹ thuật của chúng tôi sẽ giúp bạn nhanh chóng khớp bảng điều khiển phù hợp nhất và định cấu hình chương trình cơ sở, cung cấp giải pháp hiển thị hoàn chỉnh được thiết kế riêng cho ứng dụng của bạn. Bằng cách tích hợp các tấm nền LCD, màn hình cảm ứng, bảng điều khiển, liên kết quang học và hỗ trợ kỹ thuật OEM cấp công nghiệp vào một chuỗi cung ứng duy nhất, chúng tôi tận tâm giúp khách hàng rút ngắn chu kỳ phát triển, giảm rủi ro tích hợp và đẩy nhanh thời gian đưa sản phẩm ra thị trường.
