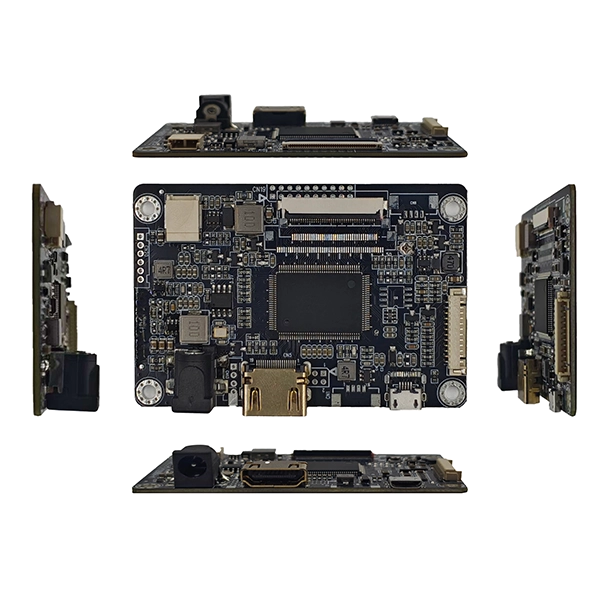

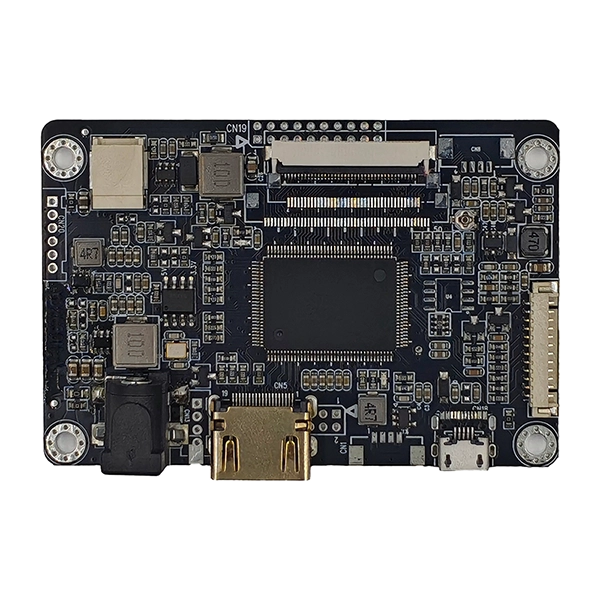

Việc chọn bộ điều khiển hiển thị cho thiết bị công nghiệp đòi hỏi nhiều thứ hơn là chỉ chuyển đổi tín hiệu video. Độ ổn định lâu dài, khả năng tương thích với các màn hình LCD khác nhau, khả năng tùy chỉnh linh hoạt và hỗ trợ kỹ thuật đáng tin cậy đều quan trọng không kém. SKY-TDMBảng quảng cáo giao diện HDMI sang TTLđã được phát triển đặc biệt cho các nhà sản xuất OEM đang tìm kiếm giải pháp điều khiển hiển thị đáng tin cậy cho màn hình LCD LCD công nghiệp.
Được thiết kế dựa trên kiến trúc cấp công nghiệp, bộ điều khiển này chuyển đổi tín hiệu HDMI tiêu chuẩn thành đầu ra TTL/RGB, cho phép các hệ thống nhúng hiện đại điều khiển nhiều loại tấm nền LCD TFT. Bảng mạch hỗ trợ nhiều giao diện TTL khác nhau bao gồm các cấu hình FPC khác nhau, điện áp cung cấp bảng điều khiển có thể điều chỉnh, điều khiển đèn nền LED tích hợp và các thông số thời gian có thể tùy chỉnh, giúp nó phù hợp với cả mô-đun LCD tiêu chuẩn và tùy chỉnh.
Không giống như bảng điều khiển màn hình dành cho người tiêu dùng, giải pháp này được thiết kế để hoạt động liên tục trong môi trường công nghiệp đòi hỏi khắt khe. Quản lý nguồn điện ổn định, tính toàn vẹn tín hiệu được tối ưu hóa và định tuyến PCB được thiết kế cẩn thận giúp giảm thiểu EMI và đảm bảo truyền hình ảnh đáng tin cậy ngay cả trong các ứng dụng có nhiễu điện.
Đối với các nhà sản xuất thiết bị, tính linh hoạt trong phát triển cũng quan trọng không kém. SKY-TDM cung cấp tùy chỉnh chương trình cơ sở, điều chỉnh tham số hiển thị, thiết kế cáp, sửa đổi đầu nối, tùy chỉnh OSD, cấu hình logo và tối ưu hóa hiển thị theo yêu cầu của khách hàng. Cho dù tích hợp thiết bị đầu cuối cầm tay 5 inch hay bảng điều khiển công nghiệp lớn hơn, các kỹ sư đều có thể giảm việc thiết kế lại phần cứng đồng thời đẩy nhanh quá trình phát triển sản phẩm.
Được hỗ trợ bởi kinh nghiệm của SKY-TDM trong các giải pháp LCD công nghiệp, khách hàng nhận được hỗ trợ kỹ thuật toàn diện từ việc lựa chọn bảng điều khiển cho đến sản xuất, đảm bảo khả năng tương thích, vòng đời sản phẩm dài và nguồn cung ổn định cho các dự án công nghiệp.
- Độ ổn định cấp công nghiệp thuần túy:Quản lý năng lượng tối ưu và thiết kế mạch chống EMI chống nhiễu môi trường công nghiệp, hỗ trợ hoạt động ổn định liên tục 24/7 mà không bị biến dạng màn hình hoặc mất tín hiệu.

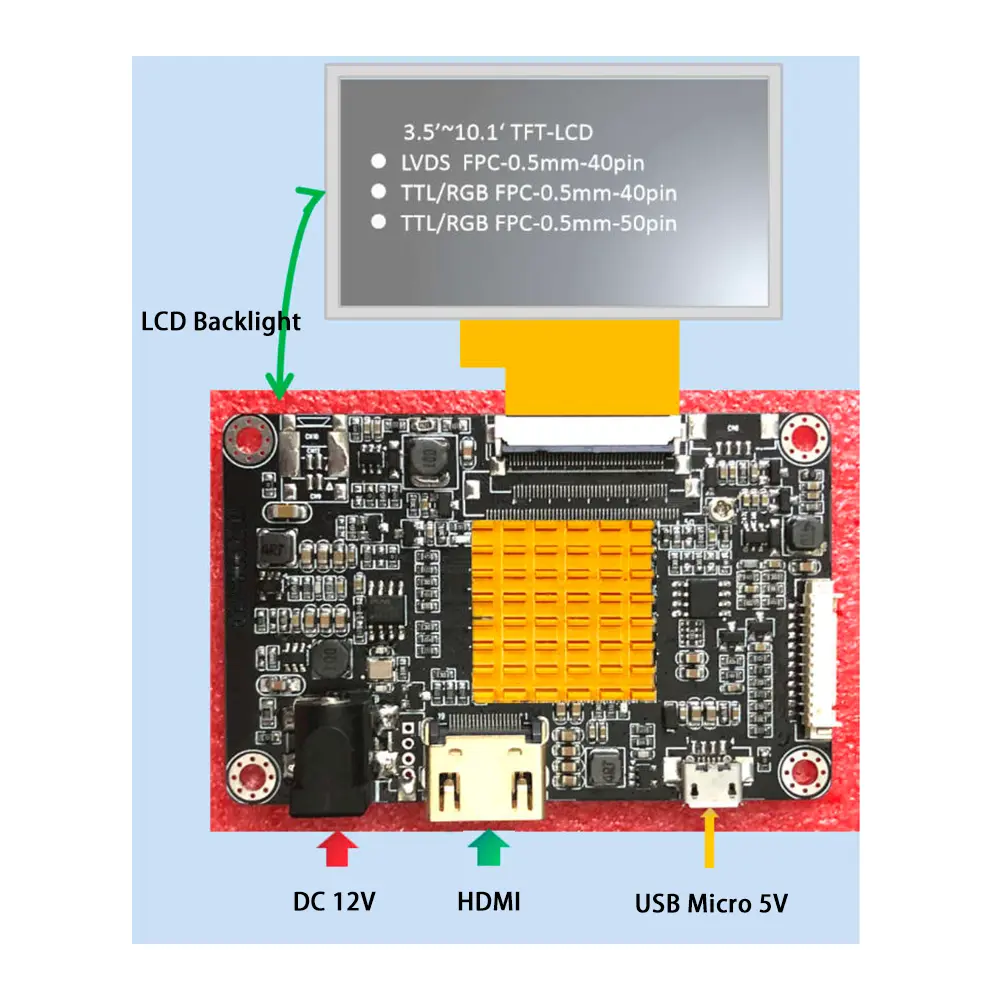

- Chuyển đổi HDMI-TTL cắm và chạy:Kết nối các nguồn tín hiệu HDMI hiện đại và màn hình TFT TTL/RGB truyền thống, tương thích với các máy chủ điều khiển công nghiệp phổ thông, hệ thống nhúng và thiết bị PC.
- Thiết kế điều chỉnh điện áp kép:Điện áp đầu ra của bảng điều khiển 3,3V/5V có thể tự do chuyển đổi, thích ứng với các thông số kỹ thuật khác nhau của bảng điều khiển TFT LCD mà không cần thêm mô-đun bộ chuyển đổi.
- Trình điều khiển đèn nền tích hợp:Mạch điều khiển đèn nền LED chuyên nghiệp trên bo mạch hỗ trợ điều chỉnh độ sáng, loại bỏ sự cần thiết của các mô-đun điều khiển đèn nền bên ngoài và đơn giản hóa việc đi dây hệ thống.

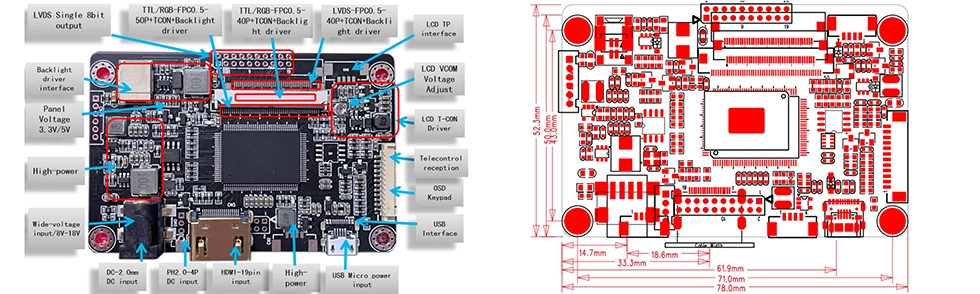

- Bố cục nhúng siêu nhỏ gọn:Cấu trúc PCB thu nhỏ được thiết kế đặc biệt cho các thiết bị nhúng có không gian hạn chế, tối đa hóa việc sử dụng không gian trong vỏ bọc của khách hàng.
- Tùy chỉnh đầy đủHỗ trợ điều chỉnh chương trình cơ sở được cá nhân hóa, sửa đổi logo khởi động, điều chỉnh menu OSD và hiệu chỉnh tham số hiển thị để phù hợp với yêu cầu riêng của dự án.
Bảng quảng cáo giao diện HDMI sang TTL này được sử dụng rộng rãi trong các tình huống hiển thị nhúng trong nhiều ngành khác nhau đòi hỏi kiểu dáng nhỏ gọn và độ tin cậy cao. Các lĩnh vực ứng dụng chính bao gồm:
- Tủ điều khiển nhỏ gọn cho HMI và PLC công nghiệp
- Dụng cụ chẩn đoán và xét nghiệm y tế cầm tay
- Xây dựng module hiển thị giám sát an ninh và tự động hóa
- Thiết bị điều khiển thông minh thu nhỏ và thiết bị đầu cuối công nghiệp cầm tay
Được thiết kế chủ yếu cho các thiết bị quy mô nhỏ, nó đóng vai trò là giải pháp hiển thị HDMI-to-TTL hoàn hảo.
| Tính năng | Đặc điểm kỹ thuật |
| Đầu vào video | HDMI |
| Đầu ra LCD | TTL/RGB/LVDS |
| bảng điều khiển điện áp | 3,3/5V |
| Kiểm soát đèn nền | Trình điều khiển LED tích hợp |
| Nguồn điện | Đầu vào DC rộng 8～18V |
| OSD | Bàn phím ngoài được hỗ trợ |
| Phần sụn | Có thể tùy chỉnh |
| Nhiệt độ hoạt động | -20°C đến 80°C |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | CÀI LẠI | 6 | CHỜ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | RUN LÊN |
| 29 | AVDD | 30 | GND |
| 31 | DẪN ĐẾN- | 32 | DẪN ĐẾN- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | ĐÈN LED+ | 40 | ĐÈN LED+ |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | ĐÈN LED+ | 2 | ĐÈN LED+ |
| 3 | DẪN ĐẾN- | 4 | DẪN ĐẾN- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | CÁCH THỨC |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | trái/phải | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | CÀI LẠI |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | HIỂN THỊ | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Ghim | Tín hiệu | Ghim | Tín hiệu |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Ghim | Tín hiệu |
| 1 | GND |
| 2 | GND |
| 3 | xung điện/Vadj |
| 4 | BẬT/TẮT |
| 5 | +12V/5V |
| 6 | +12V/5V |
Chúng tôi cung cấp khả năng tùy chỉnh kỹ thuật có mục tiêu cho các nhà sản xuất thiết bị công nghiệp để giải quyết các thách thức về tích hợp màn hình được cá nhân hóa, hỗ trợ tùy chỉnh toàn bộ quy trình từ phần cứng đến phần mềm:
- Tùy chỉnh thông số hiển thị:Các thông số thời gian LCD tùy chỉnh, điều chỉnh độ phân giải và tối ưu hóa tốc độ khung hình hiển thị.
- Giao diện UI được cá nhân hóa:Logo khởi động độc quyền, hình động khởi động và sửa đổi menu OSD (Hiển thị trên màn hình).
- Tối ưu hóa nguồn và đèn nền:Điều chỉnh đường cong độ sáng của đèn nền và tối ưu hóa trình tự bật nguồn.
- Kết hợp giao diện và cáp:Kết hợp tùy chỉnh cho cáp tín hiệu TTL/RGB và đầu nối FPC.
- Thương hiệu & Phần mềm độc quyền:In logo lụa PCB, đóng gói nhãn hiệu riêng và phát triển phần mềm độc quyền.
- Thích ứng cấu trúc cơ khí:Thích ứng cấu trúc cơ khí và vị trí lỗ lắp tùy chỉnh.
Trả lời: Bo mạch hỗ trợ nhiều loại màn hình LCD LCD TTL/RGB. Nhóm kỹ thuật của chúng tôi có thể định cấu hình chương trình cơ sở dựa trên kiểu màn hình LCD cụ thể của bạn.
Đ: Vâng. Chúng tôi cung cấp các dịch vụ chương trình cơ sở tùy chỉnh, bao gồm các thông số thời gian, độ phân giải, logo khởi động, hướng hiển thị và cài đặt OSD (Hiển thị trên màn hình).
Đ: Vâng. Nó có trình điều khiển đèn nền LED tích hợp, giúp đơn giản hóa đáng kể việc tích hợp hệ thống.
Đ: Chắc chắn rồi. Nó được thiết kế đặc biệt để hoạt động công nghiệp lâu dài, có tính năng quản lý nguồn ổn định và truyền tín hiệu đáng tin cậy.
Đ: Vâng. Chúng tôi hỗ trợ tùy chỉnh chương trình cơ sở cho màn hình LCD TFT có kích thước và độ phân giải khác nhau.
Đ: Vâng. Chúng tôi có thể cung cấp cho khách hàng cáp HDMI, cáp LVDS, ruy băng FPC và bộ dây tùy chỉnh.
Đ: Vâng. Chúng tôi cung cấp nhãn mác riêng, nhãn in lụa PCB tùy chỉnh, bao bì tùy chỉnh và các dịch vụ phần mềm độc quyền.
Trả lời: Nó được sử dụng rộng rãi trong tự động hóa công nghiệp, thiết bị y tế, dụng cụ thí nghiệm, giao thông vận tải, hệ thống nhúng, kiốt và thiết bị điều khiển thông minh.
