Độ tin cậy của phần sụn cũng quan trọng như chất lượng phần cứng trong hệ thống màn hình công nghiệp. cácBộ lập trình tốc độ cao USB-RTD cho bảng điều khiển LCDđược phát triển đặc biệt để lập trình IC điều khiển hiển thị dòng Realtek RTD, cung cấp giải pháp hiệu quả để tải xuống chương trình cơ sở, sản xuất hàng loạt, gỡ lỗi và nâng cấp hiện trường.
Được thiết kế cho các nhà sản xuất bảng điều khiển LCD, nhà sản xuất thiết bị OEM và nhóm kỹ thuật, bộ lập trình này giúp giảm đáng kể thời gian lập trình trong khi vẫn đảm bảo tính toàn vẹn của chương trình cơ sở trên mỗi lô sản xuất. Nó là người bạn đồng hành lý tưởng cho các giải pháp hiển thị công nghiệp tùy chỉnh.
Không giống như các bộ lập trình đa năng, bộ lập trình USB-RTD được tối ưu hóa cho nền tảng bộ điều khiển hiển thị Realtek RTD, cho phép giao tiếp ổn định với các bảng điều khiển tùy chỉnh trong quá trình phát triển và sản xuất phần mềm.
Cho dù lập trình một nguyên mẫu duy nhất hay sản xuất hàng nghìn bảng điều khiển, Bộ lập trình tốc độ cao USB-RTD cho Bảng điều khiển LCD mang lại hiệu suất ổn định và đáng tin cậy trong toàn bộ quá trình sản xuất.
Quy trình công việc của dây chuyền sản xuất điển hình bao gồm:
- Tải xuống chương trình cơ sở
- Xác minh phần mềm
- Kiểm tra chức năng
- Lập trình sản xuất hàng loạt
- Quản lý phiên bản phần mềm
- Xác minh tính nhất quán hàng loạt
Kết nối liên lạc ổn định của nó giảm thiểu tỷ lệ lỗi lập trình và giảm đáng kể sự can thiệp của người vận hành.
Cơ chế giao tiếp được tối ưu hóa của chúng tôi giúp giảm đáng kể thời gian tải xuống chương trình cơ sở, tăng thông lượng sản xuất một cách hiệu quả trong khi vẫn duy trì độ ổn định của chương trình.
Được phát triển chủ yếu để lập trình phần sụn của chip điều khiển hiển thị dòng Realtek RTD, đảm bảo khả năng tương thích hoàn hảo với bảng điều khiển LCD tùy chỉnh.

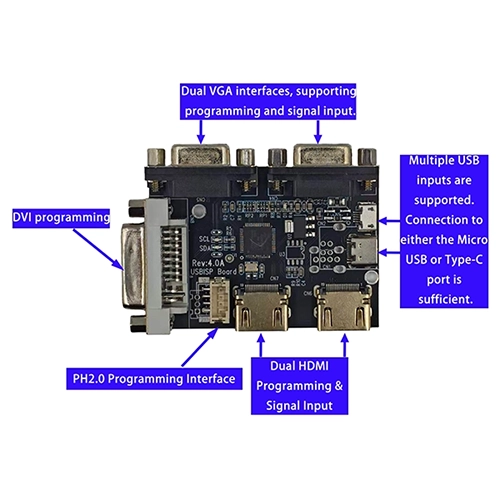

Lập trình viên của chúng tôi hỗ trợ các tùy chọn kết nối khác nhau để đáp ứng nhu cầu phát triển kỹ thuật và sản xuất hàng loạt. Chúng bao gồm lập trình HDMI kép & đầu vào tín hiệu, giao diện VGA kép, giao diện lập trình DVI, giao diện USB Type-C, giao diện Micro USB và đầu nối lập trình PH2.0. Thiết kế giao diện linh hoạt này cho phép các kỹ sư dễ dàng xử lý các cấu hình bảng điều khiển khác nhau mà không cần thay đổi thiết bị lập trình.
Đối với các kỹ sư R&D, lập trình viên của chúng tôi cung cấp nền tảng hiệu quả cao trong giai đoạn phát triển bảng điều khiển. Nó hỗ trợ các kỹ sư giải quyết các nhiệm vụ khác nhau, chẳng hạn như gỡ lỗi chương trình cơ sở tùy chỉnh, xác minh tính tương thích của màn hình LCD mới, kiểm tra các độ phân giải màn hình khác nhau, định cấu hình thông số thời gian, xác thực chức năng hiển thị trước khi sản xuất hàng loạt và thực hiện nâng cấp chương trình cơ sở trong quá trình phát triển sản phẩm. Cuối cùng, nó rút ngắn chu kỳ R&D một cách hiệu quả và đẩy nhanh thời gian tiếp thị các sản phẩm mới.
Việc lập trình phần mềm đáng tin cậy trực tiếp xác định hiệu quả lập trình của màn hình công nghiệp. Việc sử dụng Bộ lập trình tốc độ cao USB-RTD chuyên dụng cho Bảng điều khiển LCD giúp nâng cao hiệu quả lập trình, đảm bảo khả năng tương thích hoàn hảo với các bảng điều khiển dựa trên chip RTD, giảm thiểu lỗi lập trình, đơn giản hóa việc bảo trì sản phẩm và cuối cùng là tăng năng suất của khách hàng.
Bộ lập trình tốc độ cao USB-RTD tuân theo quy trình làm việc đơn giản, tích hợp hoàn toàn vào quy trình sản xuất và phát triển của bạn:
Bước 1: Kết nối phần cứng
Kết nối bộ lập trình với PC của bạn qua cáp USB và liên kết bộ lập trình với bảng điều khiển LCD mục tiêu bằng giao diện HDMI, VGA, DVI hoặc PH2.0 --- tùy thuộc vào thiết kế bảng của bạn.
Bước 2: Thiết lập phần mềm
Khởi chạy phần mềm lập trình trên PC của bạn. Tải tệp chương trình cơ sở (định dạng .bin hoặc .hex) được chuẩn bị cho các yêu cầu ứng dụng và màn hình LCD cụ thể của bạn. Phần mềm tự động phát hiện model IC điều khiển RTD được kết nối.
Bước 3: Lập trình phần mềm
Bắt đầu quá trình lập trình. Lập trình viên ghi phần sụn vào bộ nhớ flash của IC điều khiển RTD bằng các kiểm tra xác minh để đảm bảo tính toàn vẹn dữ liệu. Thời gian lập trình điển hình dao động từ5 đến 15 giâytrên mỗi bảng, tùy thuộc vào kích thước phần sụn.
Bước 4: Xác minh & Xác thực
Sau khi lập trình, hệ thống sẽ tự động xác minh phần sụn đã viết dựa trên tệp nguồn. Chỉ báo đạt/không đạt xác nhận việc lập trình thành công. Các bo mạch bị lỗi sẽ được gắn cờ để làm lại --- giảm nguy cơ các bo mạch bị lỗi được đưa vào dây chuyền sản xuất.
Bước 5: Tích hợp dây chuyền sản xuất
Để sản xuất hàng loạt, nhiều lập trình viên có thể được triển khai trên các trạm lập trình. Người vận hành có thể lập trình các bảng điều khiển theo trình tự, với mỗi bảng thường mất dưới 20 giây từ khi kết nối đến khi hoàn thành.
| Phương pháp | Thời gian lập trình trên mỗi bảng | Thời gian thiết lập | Thích hợp cho |
| Lập trình viên tốc độ cao USB-RTD | 5-15 giây | Dưới 1 phút | Mẫu kỹ thuật, sản xuất hàng loạt, nâng cấp hiện trường |
| ISP (Lập trình trong hệ thống) thông qua tiêu đề gỡ lỗi | 15-30 giây | 3-5 phút | Gỡ lỗi giai đoạn phát triển |
| Lập trình viên Flash ngoài | 30-60 giây | 5-10 phút | Lập trình flash trước khi lắp ráp |
| Sao chép chương trình cơ sở thủ công (Thẻ SD) | 60-120 giây | 5-15 phút | Khối lượng thấp, chỉ bảo trì |
Đối với dây chuyền sản xuất lập trình 500 bảng điều khiển mỗi ngày, Bộ lập trình tốc độ cao USB-RTD tiết kiệm khoảng 2-4 giờ thời gian lập trình so với phương pháp ISP --- trực tiếp nâng cao năng lực sản xuất hàng ngày.
Bộ lập trình tốc độ cao USB-RTD cho bảng điều khiển LCD được thiết kế chủ yếu cho bảng điều khiển công nghiệp dựa trên chip RTD và không tương thích với các bảng hiển thị hoặc bảng điều khiển cảm ứng khác. Nó được sử dụng rộng rãi trong nhiều tình huống khác nhau, bao gồm sản xuất bảng điều khiển LCD công nghiệp, lập trình chương trình cơ sở hiển thị y tế, sản xuất màn hình tùy chỉnh, phát triển chương trình cơ sở kỹ thuật, nâng cấp phần mềm nhà máy, trạm lập trình dây chuyền sản xuất, dịch vụ bảo trì và hậu mãi sản phẩm và phòng thí nghiệm xác minh bộ điều khiển hiển thị.
| Tính năng | Sự miêu tả |
| Loại sản phẩm | Bộ lập trình tốc độ cao USB-RTD cho bảng điều khiển LCD |
| IC mục tiêu | Bộ điều khiển hiển thị dòng Realtek RTD |
| Chức năng chính | Lập trình và nâng cấp chương trình cơ sở |
| Chế độ lập trình | Giao tiếp USB tốc độ cao |
| Giao diện | HDMI, VGA, DVI, USB Type-C, Micro USB, PH2.0 |
| Ứng dụng | Bảng điều khiển dựa trên chip RTD |
| Hỗ trợ phát triển | Gỡ lỗi và xác minh chương trình cơ sở |
| Hỗ trợ sản xuất | Lập trình hàng loạt |
Trả lời: Nó được thiết kế để lập trình và nâng cấp chương trình cơ sở cho IC điều khiển hiển thị dòng Realtek RTD được sử dụng trên bảng điều khiển LCD tùy chỉnh.
Đ: Vâng. Nó phù hợp cho các mẫu kỹ thuật, sản xuất thử nghiệm và sản xuất số lượng lớn.
A: Lập trình viên hỗ trợHDMI, VGA, DVI, USB Type-C, Micro USB và PH2.0giao diện lập trình, tùy thuộc vào thiết kế bảng điều khiển.
Đ: Vâng. Nó có thể được sử dụng để bảo trì, cập nhật chương trình cơ sở và bảo trì sản phẩm khi được bo mạch điều khiển mục tiêu hỗ trợ.
Đ: Vâng. Các phiên bản phần sụn khác nhau có thể được lập trình để phù hợp với các độ phân giải LCD, thông số thời gian và yêu cầu ứng dụng khác nhau.
Trả lời: Nó dành cho các IC điều khiển hiển thị dòng RTD được hỗ trợ sử dụng trong các giải pháp bảng điều khiển LCD tùy chỉnh của chúng tôi. Vui lòng liên hệ với chúng tôi về mẫu bảng điều khiển của bạn để xác nhận tính tương thích.
Đ: Vâng. Phần sụn dành riêng cho khách hàng có thể được lập trình và xác minh trước khi giao hàng, đảm bảo các bo mạch sẵn sàng để tích hợp ngay lập tức.
Đ: Vâng. Nhóm kỹ thuật của chúng tôi cung cấp hướng dẫn lập trình chương trình cơ sở, hỗ trợ tích hợp bảng điều khiển và hỗ trợ kỹ thuật trong suốt vòng đời dự án.
Đ: Vâng. Nhiều lập trình viên USB-RTD có thể được kết nối với các PC khác nhau hoặc một PC có đủ băng thông USB. Mỗi lập trình viên hoạt động độc lập, cho phép lập trình song song nhiều bảng điều khiển cùng lúc --- lý tưởng cho các dây chuyền sản xuất khối lượng lớn.
Trả lời: Lập trình viên bao gồm các cơ chế bảo vệ để ngăn chặn việc ghi phần sụn không đầy đủ. Nếu xảy ra gián đoạn, IC điều khiển RTD có thể được lập trình lại từ đầu. Không cần quy trình khôi phục đặc biệt --- chỉ cần kết nối lại và khởi động lại quá trình lập trình.
Bạn đang tìm kiếm một lập trình viên đáng tin cậy cho bo mạch điều khiển dựa trên chip RTD?
Cho dù bạn cần phát triển nguyên mẫu, lập trình sản xuất hàng loạt hay giải pháp hiển thị hoàn chỉnh, nhóm kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ bạn.
Vui lòng thảo luận về các yêu cầu dự án của bạn với chúng tôi bất kỳ lúc nào và chúng tôi sẽ cung cấp giải pháp toàn diện phù hợp với dự án của bạn.
