Mô-đun LCD + Bảng điều khiển LCD + Bảng cảm ứng + Các loại cáp + Linh kiện kết cấu cơ khí
Sự tích hợp toàn diện này đã trở thành một yêu cầu thiết yếu cho các dự án tùy chỉnh, đánh dấu sự thay đổi khỏi sự phụ thuộc truyền thống vào các mô-đun LCD độc lập. Trước đây, hầu hết các dự án chỉ yêu cầu các thành phần riêng lẻ, chẳng hạn như bảng cảm ứng riêng biệt hoặc mô-đun LCD độc lập. Tuy nhiên, khi ngành này phát triển, việc tích hợp nguồn lực đã trở thành một yếu tố quan trọng khi bắt đầu dự án.
Khi các bộ phận này có nguồn gốc và lắp ráp từ các nhà cung cấp khác nhau, các vấn đề như khả năng tương thích của bộ phận, cách bố trí không gian bên trong và quy trình lắp ráp thường phát sinh, dẫn đến sản phẩm không khớp. Đây là một thách thức đặc biệt vốn có đối với các dự án tùy chỉnh.
SKY-TDMCác sản phẩm của chúng tôi được thiết kế chủ yếu để đáp ứng nhu cầu của các dự án tùy chỉnh trong các ứng dụng công nghiệp, y tế, ki-ốt tự phục vụ và vận chuyển đường sắt. Chúng tôi cung cấp các giải pháp cảm ứng và hiển thị tích hợp để giải quyết các vấn đề về tính tương thích và khớp trong suốt vòng đời dự án.
Đây là màn hình LCD 21,5 inch có chức năng cảm ứng, tích hợp mô-đun LCD, bảng điều khiển cảm ứng điện dung PCAP và hệ thống bảng điều khiển vào một kiến trúc màn hình duy nhất. Khách hàng chỉ cần cung cấp nguồn điện DC 12V và tín hiệu đầu vào HDMI để triển khai nó vào thiết bị của mình, loại bỏ nhu cầu về bảng điều khiển bên ngoài.
Các tính năng chính:
· Kích thước màn hình 21,5 inch
· Độ phân giải Full HD 1920 x 1080
· Cảm ứng điện dung 10 điểm PCAP

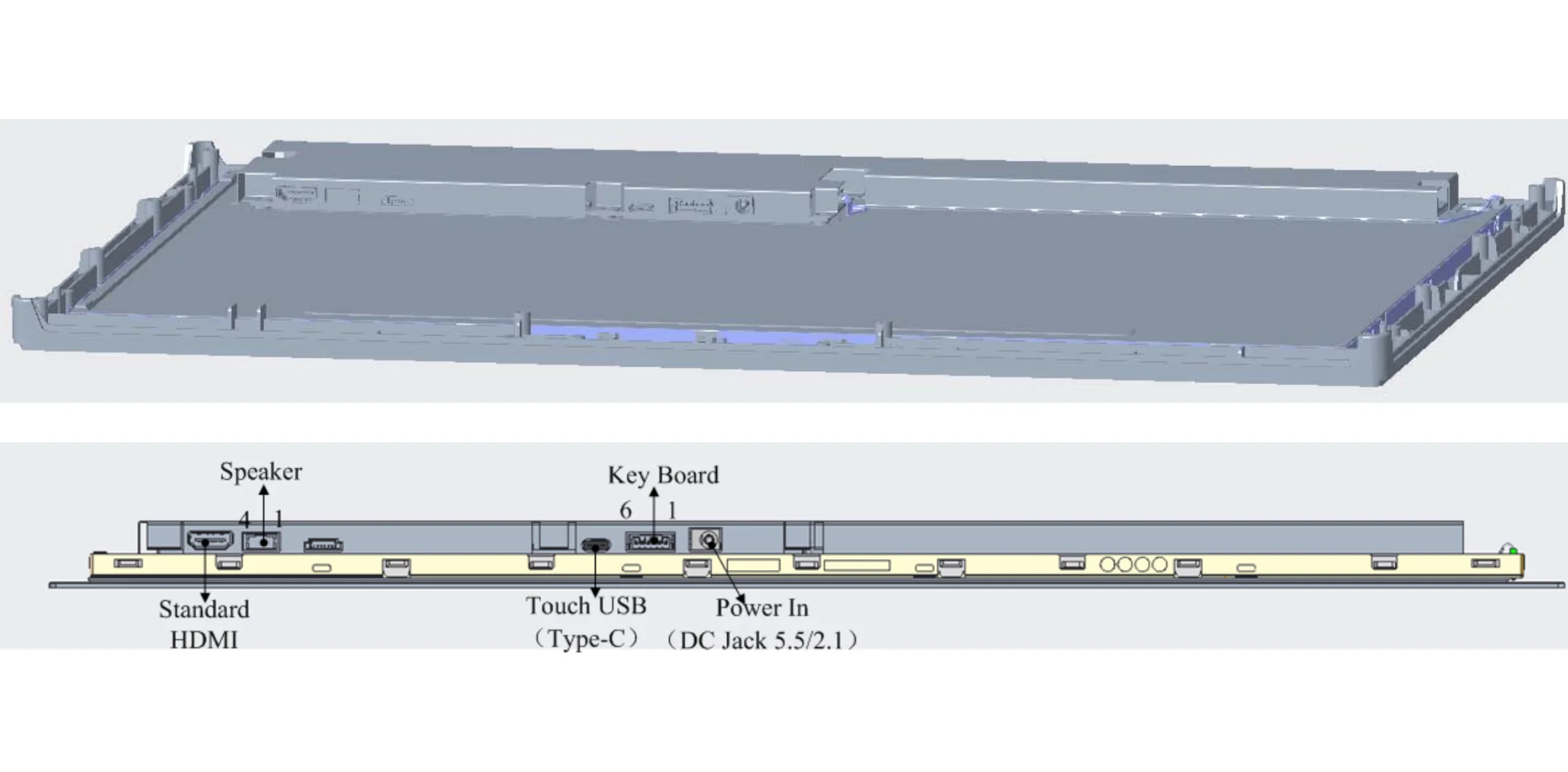

· Giao diện đầu vào video HDMI
· Giao diện cảm ứng USB Type-C
· Tùy chọn xử lý bề mặt AG (Chống chói) & AF (Chống dấu vân tay)
· Loa tích hợp

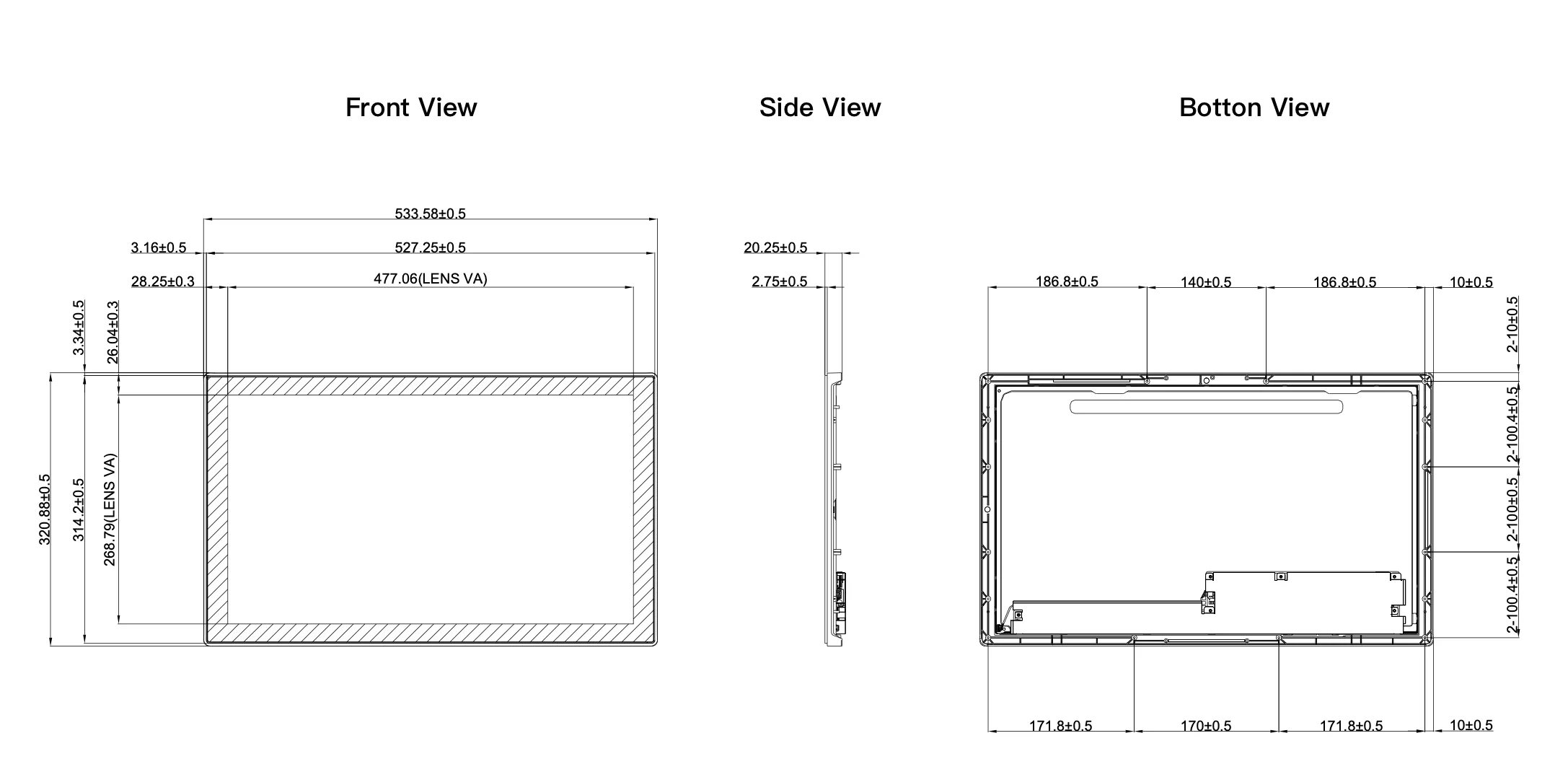

Nó có mức tiêu thụ điện năng điển hình là 26,26W, với kích thước tổng thể của sản phẩm là 533,58 x 320,88 x 20,25 mm.
Mục đích cốt lõi của việc tích hợp là giảm số lượng thành phần độc lập và đơn giản hóa việc cài đặt kiến trúc màn hình.
Màn hình tích hợp có thể làm giảm chi phí tổng thể của hệ thống. Chúng giúp cải thiện hiệu quả mua sắm linh kiện, giảm nhu cầu về cáp và đầu nối, đơn giản hóa quy trình lắp ráp, giảm nỗ lực phối hợp kỹ thuật và rút ngắn thời gian tích hợp hệ thống hiển thị. Những cải tiến này có hiệu quả làm giảm chi phí lao động tiềm ẩn. Tuy nhiên, việc giảm chi phí thực tế còn phụ thuộc vào kiến trúc màn hình ban đầu, khối lượng sản xuất và các yêu cầu tùy chỉnh.
Có, nó tạo ra nhiều cơ hội hơn cho thiết kế cơ khí nhỏ gọn. Khi cần lắp đặt các bảng điều khiển màn hình độc lập phía sau hoặc bên cạnh bảng điều khiển LCD, phải dành thêm không gian cho PCB và cáp.
Bằng cách tích hợp trực tiếp các linh kiện điện tử hiển thị có liên quan vào kiến trúc màn hình, không cần phải phân bổ không gian cho bảng điều khiển và các dây cáp liên quan.
Việc tối ưu hóa không gian này đặc biệt thiết thực đối với các thiết bị đầu cuối tự phục vụ, nơi màn hình thường được gắn trực tiếp ở mặt trước của vỏ.
Thiết bị đầu cuối tự phục vụ là kịch bản ứng dụng tiêu biểu nhất cho "Tích hợp cảm ứng + hiển thị".
Màn hình cảm ứng Full HD 21,5 inch cung cấp vùng hiển thị rộng rãi để trình bày liền mạch toàn bộ luồng người dùng: Hiển thị menu → Lựa chọn sản phẩm → Xác nhận đơn hàng → Thanh toán & Thanh toán → In biên lai.

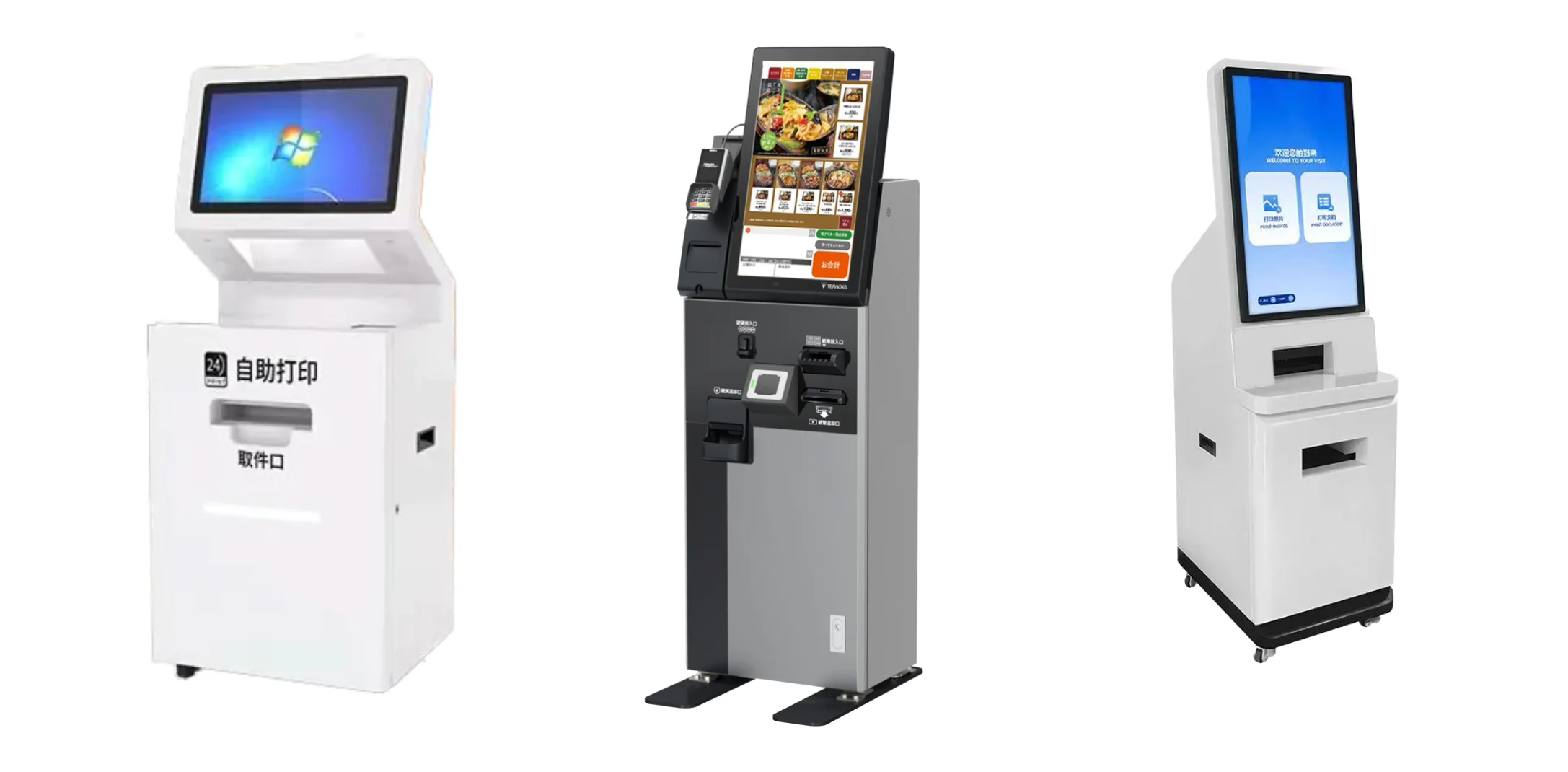

Khái niệm thiết kế màn hình tương tự này có thể được áp dụng cho các thiết bị tự phục vụ khác:
· Ki-ốt tự đặt hàng: Màn hình cảm ứng lớn cho phép người dùng duyệt đầy đủ các sản phẩm, quản lý đơn hàng và hoàn tất giao dịch mà không cần bất kỳ sự trợ giúp nào của nhân viên.
· Thiết bị đầu cuối thanh toán: Màn hình có thể hợp nhất các hướng dẫn vận hành, thông tin giao dịch và tương tác chạm vào một giao diện duy nhất hướng tới người dùng.
· Máy bán hàng tự động: Giao diện cảm ứng có thể được sử dụng để hiển thị thông tin sản phẩm, nội dung khuyến mãi, lựa chọn sản phẩm và hướng dẫn thanh toán.
· Thiết bị đầu cuối bán vé và làm thủ tục: Màn hình tương tác có thể hướng dẫn người dùng lựa chọn điểm đến, truy vấn đặt chỗ, in vé hoặc thủ tục làm thủ tục.
· Máy in tự phục vụ: Màn hình cảm ứng có thể tạo điều kiện thuận lợi cho việc lựa chọn tài liệu, xem trước nội dung, cài đặt tùy chọn in và chức năng thanh toán.
Một trong những thách thức chính trong việc phát triển thiết bị màn hình cảm ứng là đảm bảo rằng bảng cảm ứng, mô-đun LCD, bộ điều khiển bảng điều khiển và cấu trúc cơ khí hoạt động liền mạch với nhau.
Cách tiếp cận tích hợp này đặc biệt phù hợp với các nhà sản xuất thiết bị sản xuất hàng loạt. Trong những trường hợp như vậy, tính nhất quán của màn hình, hiệu quả lắp đặt và sự phối hợp của chuỗi cung ứng là hết sức quan trọng. Lấy sản phẩm 21,5 inch của chúng tôi làm ví dụ, nó cho thấy cách màn hình LCD, bảng cảm ứng và thiết bị điện tử điều khiển có thể được tích hợp vào một kiến trúc mô-đun hiển thị duy nhất. Nó cũng đáp ứng các yêu cầu về độ tin cậy trong nhiều điều kiện khác nhau, bao gồm nhiệt độ, độ rung, sốc nhiệt, chu trình công suất và ESD.
Đối với khách hàng OEM, thiết kế sản phẩm hợp tác này đại diện cho giải pháp tối ưu. Điều đó có nghĩa là ngay từ đầu, toàn bộ giải pháp hiển thị đã được thiết kế như một phần không thể thiếu của thiết bị, thay vì được coi như một thành phần LCD riêng biệt.
Vui lòng liên hệSKY-TDM. Nhóm của chúng tôi sẽ hỗ trợ đánh giá và cung cấp giải pháp hiển thị tích hợp lý tưởng (LCD + Bảng điều khiển + Bảng điều khiển cảm ứng) phù hợp cho dự án của bạn.
