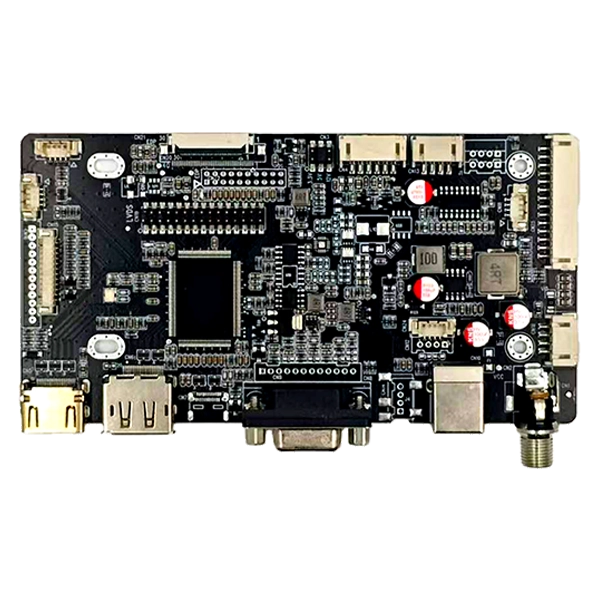

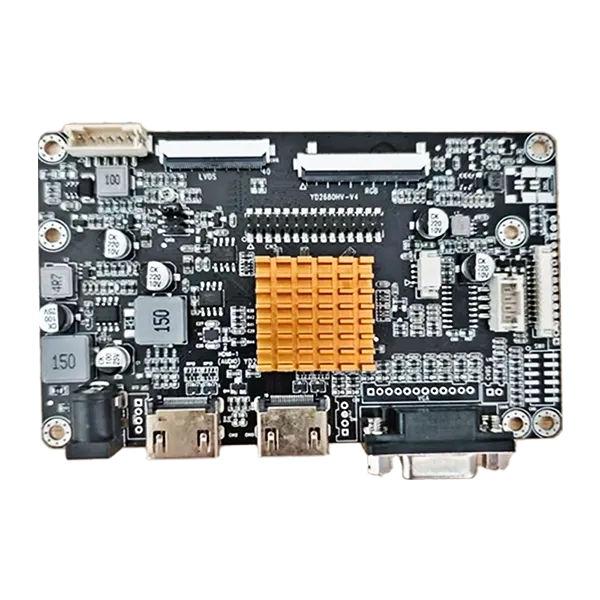

SKY-TDMphát triểnBảng quảng cáo giao diện HDMI và DP và VGA và Type C sang LVDS EDPđể giúp các OEM, nhà tích hợp hệ thống và nhà sản xuất thiết bị công nghiệp kết nối nhiều nguồn video với màn hình LCD LVDS hoặc eDP thông qua một bộ điều khiển hiển thị linh hoạt. Bằng cách kết hợp các đầu vào HDMI, DisplayPort, VGA và USB Type-C với nhiều cấu hình đầu ra LCD, bo mạch có thể giảm độ phức tạp của phần cứng đồng thời hỗ trợ các ứng dụng hiển thị nhúng đòi hỏi khắt khe.
Các hệ thống màn hình công nghiệp hiện đại thường cần hoạt động với các máy tính chủ, giao diện đồ họa và màn hình LCD khác nhau. Việc sử dụng bộ điều khiển riêng cho từng giao diện có thể làm tăng công việc kỹ thuật, yêu cầu kiểm kê và thời gian tích hợp. Bảng điều khiển LCD đa giao diện cung cấp cách tiếp cận thực tế hơn bằng cách kết hợp nhiều đầu vào video và đầu ra màn hình trong một PCB cấp công nghiệp.
Cấu hình giao diện HDMI, DP, VGA và Type-C hỗ trợ nhiều nền tảng máy chủ, trong khi đầu ra LVDS và eDP giúp bộ điều khiển phù hợp với các kiến trúc LCD LCD khác nhau. Bo mạch hỗ trợ điện áp bảng điều khiển có thể định cấu hình, đầu ra đèn nền, nhiệt độ vận hành công nghiệp và các dịch vụ kỹ thuật OEM/ODM, giúp bo mạch này phù hợp với HMI công nghiệp, thiết bị CNC, thiết bị y tế, ki-ốt, hệ thống thị giác máy và màn hình nhúng.
Mục lục
Tại sao màn hình công nghiệp cần nhiều giao diện video?
Bảng điều khiển kết nối các giao diện hiển thị khác nhau như thế nào?
Các tính năng chính của Bảng AD giao diện là gì?
Thông số kỹ thuật chính là gì?
Bộ điều khiển hiển thị này có thể được sử dụng ở đâu?
Hỗ trợ OEM & ODM cải thiện tích hợp hiển thị như thế nào?
Các kỹ sư nên chọn bộ điều khiển hiển thị phù hợp như thế nào?
Tại sao màn hình công nghiệp cần nhiều giao diện video?
Các dự án màn hình công nghiệp hiếm khi tuân theo một kiến trúc phần cứng duy nhất. Một máy có thể sử dụng máy tính công nghiệp có DisplayPort, máy khác có thể sử dụng HDMI, trong khi thiết bị cũ hơn vẫn có thể sử dụng VGA. Ở phía hiển thị, mô-đun LCD có thể sử dụng LVDS hoặc eDP tùy thuộc vào thế hệ, độ phân giải, kích thước và thiết kế của nó.
Điều này tạo ra một thách thức kỹ thuật chung: nguồn video và màn hình LCD không nhất thiết phải sử dụng cùng một tiêu chuẩn giao diện. Nếu không có bộ điều khiển linh hoạt, các kỹ sư có thể cần các bảng chuyển đổi khác nhau cho các dự án khác nhau.
Bộ điều khiển hiển thị nhiều đầu vào có thể đơn giản hóa kiến trúc này bằng cách hỗ trợ:
- Nguồn video HDMI cho các hệ thống máy chủ kỹ thuật số phổ biến.
- DisplayPort dành cho máy tính công nghiệp hiện đại và nền tảng nhúng.
- VGA dành cho máy tính cũ và nâng cấp thiết bị.
- USB Type-C với Chế độ DP Alt cho các nền tảng điện toán nhỏ gọn tương thích.
- Đầu ra LVDS cho màn hình TFT LCD công nghiệp tương thích.
- Đầu ra eDP cho kiến trúc LCD hiệu suất cao mới hơn.
Đối với các dự án OEM, tính linh hoạt này có thể giúp giảm nhu cầu thiết kế lại thiết bị điện tử hiển thị bất cứ khi nào nền tảng máy chủ thay đổi.
Bảng điều khiển kết nối các giao diện hiển thị khác nhau như thế nào?
Vai trò cơ bản của trình điều khiển LCD hoặc bảng AD là nhận thông tin video từ thiết bị chủ, xử lý tín hiệu và cung cấp tín hiệu hiển thị phù hợp đến bảng LCD đã chọn. Giao diện phía máy chủ và giao diện phía bảng điều khiển không nhất thiết phải giống hệt nhau.
Trong cấu hình này, HDMI, DP, VGA và Type-C hoạt động như các tùy chọn đầu vào video. Bộ điều khiển xử lý các tín hiệu này và cung cấp đầu ra LVDS hoặc eDP theo kiến trúc bảng điều khiển được kết nối.
Bo mạch hỗ trợ LVDS 8 bit kênh đôi và một số cấu hình eDP, bao gồm các tùy chọn FPC 20 chân, 30 chân và 40 chân. Điều này làm cho khả năng tương thích của bảng điều khiển trở thành một phần quan trọng trong việc tích hợp hệ thống. Các kỹ sư nên xác minh kiểu LCD, độ phân giải, loại giao diện, định nghĩa chân cắm, điện áp bảng, yêu cầu về đèn nền và cấu hình chương trình cơ sở trước khi sản xuất.
Ví dụ: nhà tích hợp hệ thống nâng cấp máy công nghiệp dựa trên VGA cũ hơn có thể giữ lại kiến trúc LCD hiện có trong khi sử dụng bộ điều khiển chấp nhận đầu vào VGA. Ngược lại, hệ thống nhúng mới có thể sử dụng đầu vào HDMI, DP hoặc Type-C tương thích trong khi điều khiển bảng eDP.
Các tính năng chính của Bảng AD giao diện là gì?
1. Nhiều tùy chọn đầu vào video
Bảng mạch kết hợp các đầu vào video HDMI, DisplayPort, VGA và USB Type-C. Kiến trúc đa giao diện này giúp các nhà phát triển thiết bị tự do hơn khi lựa chọn máy tính công nghiệp, bo mạch nhúng và thiết bị chủ.
2. Khả năng tương thích của màn hình LVDS và eDP
Hỗ trợ cả LVDS và eDP giúp bộ điều khiển phù hợp với các thế hệ công nghệ TFT LCD khác nhau. Các cấu hình có sẵn bao gồm LVDS 8 bit kênh đôi cũng như giao diện eDP 20 chân, 30 chân và 40 chân.
3. Cấu hình nguồn linh hoạt
Bộ điều khiển hỗ trợ các tùy chọn điện áp bảng 3,3V, 5V và 12V. Các tùy chọn đầu ra đèn nền bao gồm 5V, 12V và 24V. Tính linh hoạt này rất hữu ích khi tích hợp các mô-đun LCD với các yêu cầu về điện khác nhau.
4. Năng lực vận hành công nghiệp
Phạm vi nhiệt độ hoạt động được chỉ định là -20°C đến 80°C. Thiết kế này cũng kết hợp các thành phần cấp công nghiệp, thiết kế nguồn ít gợn sóng và khả năng bảo vệ ESD nâng cao cho các môi trường thiết bị đòi hỏi khắt khe.
5. Chức năng xử lý và mở rộng hình ảnh
Thông tin sản phẩm chỉ định bộ nhớ DDR trên bo mạch, xử lý FRC và xoay hình ảnh 180°. Các chức năng này có thể có giá trị trong các màn hình nhúng trong đó việc xử lý hướng hình ảnh và hiển thị cần phải được điều chỉnh cho phù hợp với cài đặt vật lý.
Thông số kỹ thuật chính là gì?
Bảng sau đây tóm tắt các thông số kỹ thuật chính có sẵn cho bộ điều khiển hiển thị đa giao diện này:
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Đầu vào video | HDMI, DisplayPort (DP), VGA, Type-C |
| Đầu ra hiển thị | LVDS và eDP |
| Giao diện eDP | FPC 20 chân / 30 chân / 40 chân |
| Đầu ra LVDS | LVDS 8 bit kênh đôi |
| bảng điều khiển điện áp | 3,3V / 5V / 12V |
| Đầu ra đèn nền | 5V / 12V / 24V |
| Bộ khuếch đại âm thanh | 3W × 2 |
| Điện áp đầu vào | 8V–28V |
| Nhiệt độ hoạt động | -20°C đến 80°C |
Vì các màn hình LCD có thể có các định nghĩa chân cắm khác nhau ngay cả khi chúng sử dụng cùng một tiêu chuẩn giao diện chung, nên các kỹ sư nên coi các thông số kỹ thuật là điểm khởi đầu để xác minh tính tương thích thay vì cho rằng mọi bảng đều có thể thay thế trực tiếp cho nhau.
Bộ điều khiển hiển thị này có thể được sử dụng ở đâu?
Sự kết hợp của nhiều đầu vào video và đầu ra LVDS/eDP làm cho loại bộ điều khiển này phù hợp với nhiều ứng dụng hiển thị nhúng và công nghiệp.
Thiết bị đầu cuối HMI công nghiệp
Giao diện người-máy thường cần hoạt động liên tục trong khi kết nối máy tính công nghiệp với màn hình LCD LCD. Tùy chọn đầu vào video linh hoạt giúp đơn giản hóa việc lựa chọn nền tảng phần cứng và nâng cấp thiết bị.
Giao diện máy CNC
Hệ thống CNC có thể sử dụng các thế hệ phần cứng máy tính khác nhau. Bộ điều khiển đa giao diện có thể giúp kết nối các nguồn video cũ hoặc hiện đại với màn hình LCD phù hợp.
Màn hình thiết bị y tế
Thiết bị phòng thí nghiệm và chẩn đoán y tế có thể yêu cầu hoạt động hiển thị ổn định và cấu hình LCD được kết hợp cẩn thận. Do đó, việc kiểm tra khả năng tương thích của bảng điều khiển và các thông số hiển thị tùy chỉnh có thể rất quan trọng trong quá trình tích hợp.
Hệ thống thị giác máy
Thiết bị thị giác máy thường kết hợp máy tính công nghiệp, máy ảnh, bộ xử lý và màn hình vận hành. Giao diện video linh hoạt cho phép hệ thống con hiển thị phù hợp với các cấu hình máy chủ khác nhau.
Màn hình và ki-ốt khung mở
Thiết bị đầu cuối tự phục vụ, ki-ốt và màn hình khung mở có thể sử dụng các kích thước LCD và nền tảng máy chủ khác nhau. Bộ điều khiển có thể định cấu hình có thể giúp nhà sản xuất chuẩn hóa một phần kiến trúc màn hình của họ trên các biến thể sản phẩm.
Hỗ trợ OEM & ODM cải thiện tích hợp hiển thị như thế nào?
Việc chọn bảng điều khiển LCD không chỉ là về loại đầu nối. Việc tích hợp thành công phụ thuộc vào việc kết hợp bộ điều khiển với bảng điều khiển LCD và kiến trúc hệ thống chính xác.
Đối với các dự án OEM và ODM, hỗ trợ kỹ thuật có thể bao gồm:
- Xác minh khả năng tương thích của màn hình LCD.
- Tối ưu hóa và điều chỉnh phần mềm.
- sửa đổi EDID.
- Điều chỉnh thông số đèn nền.
- Thiết kế cáp LVDS và eDP tùy chỉnh.
- In logo PCB cho thiết bị tùy chỉnh.
- Phù hợp với yêu cầu về điện áp và đèn nền của bảng điều khiển.
Những dịch vụ này có thể đặc biệt có giá trị khi khách hàng cần một cụm màn hình tùy chỉnh thay vì một bảng điều khiển chung. Thay vì coi màn hình LCD, bảng điều khiển, cáp và đèn nền là các bộ phận độc lập, hệ thống hiển thị hoàn chỉnh có thể được đánh giá là một giải pháp tích hợp.
Đối với một dự án tùy chỉnh, người mua nên chuẩn bị số kiểu LCD, đầu vào video cần thiết, nguồn điện đầu vào, yêu cầu về đèn nền, số lượng ước tính hàng năm và bất kỳ yêu cầu phần sụn hoặc OEM nào trước khi đánh giá kỹ thuật.
Các kỹ sư nên chọn bộ điều khiển hiển thị phù hợp như thế nào?
Trước khi mua bảng điều khiển, các kỹ sư nên xác minh một số thông số kỹ thuật thay vì chỉ chọn bảng theo hình thức đầu nối bên ngoài.
- Xác nhận giao diện LCD.Xác định xem bảng điều khiển sử dụng LVDS hay eDP và xác định cấu hình chân cắm và đầu nối chính xác.
- Kiểm tra điện áp bảng điều khiển.Xác minh xem màn hình LCD có yêu cầu 3,3V, 5V hay 12V hay không.
- Xác nhận đèn nền.Xác nhận các yêu cầu về điện áp đèn nền, tín hiệu kích hoạt và yêu cầu về tín hiệu yêu cầu.
- Kiểm tra nguồn video.Xác định xem máy chủ có sử dụng Chế độ thay thế HDMI, DP, VGA hoặc Type-C DP tương thích hay không.
- Xác nhận độ phân giải và thời gian.Phần sụn của bộ điều khiển phải tương thích với các thông số hiển thị của bảng đích.
- Đánh giá môi trường hoạt động.Nhiệt độ, ESD, độ ổn định nguồn điện và các yêu cầu vận hành liên tục cần được xem xét đối với thiết bị công nghiệp.
- Thảo luận về các yêu cầu tùy chỉnh.Đối với sản xuất OEM, cấu hình cáp, chương trình cơ sở, đánh dấu PCB và khớp bảng điều khiển phải được xác nhận trước khi sản xuất hàng loạt.
Danh sách kiểm tra này giúp giảm thiểu các vấn đề về khả năng tương thích trong quá trình thử nghiệm nguyên mẫu và triển khai sản xuất.
Câu hỏi thường gặp
Câu hỏi 1: Bo mạch có hỗ trợ cả màn hình LCD LVDS và eDP không?
Đúng. Bộ điều khiển được thiết kế để hỗ trợ cả màn hình LCD LVDS và eDP TFT. Các cấu hình có sẵn bao gồm các tùy chọn LVDS 8 bit và eDP kênh đôi với giao diện FPC 20 chân, 30 chân và 40 chân.
Câu hỏi 2: Đầu vào video nào được hỗ trợ?
Bo mạch hỗ trợ đầu vào video HDMI, DisplayPort, VGA và USB Type-C. Hoạt động video Type-C phụ thuộc vào thiết bị chủ hỗ trợ chức năng Chế độ thay thế DisplayPort thích hợp.
Câu 3: Có những loại điện áp bảng nào?
Các tùy chọn điện áp bảng được chỉ định là 3,3V, 5V và 12V. Nên chọn cài đặt thích hợp theo thông số kỹ thuật của màn hình LCD mục tiêu.
Q4: Bộ điều khiển có thể được tùy chỉnh cho một dự án OEM không?
Đúng. Hỗ trợ tùy chỉnh có thể bao gồm xác minh khả năng tương thích LCD, tối ưu hóa chương trình cơ sở, sửa đổi EDID, điều chỉnh thông số đèn nền, cáp LVDS/eDP tùy chỉnh và in logo PCB.
Câu 5: Cần cung cấp thông tin gì trước khi yêu cầu báo giá?
Bạn nên cung cấp mẫu bảng điều khiển LCD, đầu vào video mong muốn, điện áp đầu vào, yêu cầu về đèn nền, số lượng dự kiến hàng năm và bất kỳ yêu cầu tùy chỉnh OEM hoặc chương trình cơ sở nào. Những chi tiết này cho phép nhóm kỹ thuật đánh giá khả năng tương thích chính xác hơn.
Bài học cuối cùng
Bộ điều khiển hiển thị đa giao diện linh hoạt có thể đơn giản hóa kết nối giữa các nguồn video hiện đại và cũ cũng như các thế hệ màn hình TFT LCD công nghiệp khác nhau. Với đầu vào HDMI, DisplayPort, VGA và Type-C kết hợp với đầu ra LVDS và eDP, giải pháp này có thể hỗ trợ nhiều ứng dụng HMI, CNC, y tế, ki-ốt, vận tải và hiển thị nhúng công nghiệp. Nguồn bảng điều khiển có thể cấu hình, tùy chọn đèn nền, phạm vi nhiệt độ công nghiệp và các dịch vụ kỹ thuật OEM/ODM hỗ trợ thêm cho các dự án hiển thị tùy chỉnh.
Nếu bạn đang phát triển màn hình công nghiệp, nâng cấp hệ thống LCD hiện có hoặc đang tìm kiếm giải pháp bộ điều khiển đáng tin cậy để sản xuất OEM, hãy cung cấp các yêu cầu về giao diện và mẫu LCD của bạn cho SKY-TDM.Liên hệ với chúng tôivới thông số kỹ thuật của bảng điều khiển, yêu cầu ứng dụng và số lượng dự kiến để thảo luận về khả năng tương thích, các tùy chọn tùy chỉnh và giải pháp bộ điều khiển hiển thị phù hợp cho dự án của bạn.
