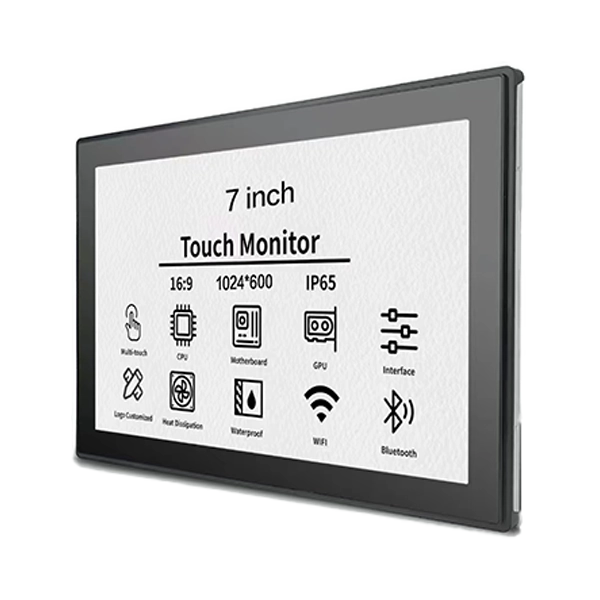

SKY-TDMcung cấpMàn hình cảm ứng khung mở 7 inchdành cho bảng điều khiển nhà thông minh, hệ thống liên lạc video trong tòa nhà, thiết bị đầu cuối kiểm soát truy cập và thiết bị nhúng. Kết hợp màn hình IPS cấp công nghiệp với các tùy chọn lắp linh hoạt và cảm ứng đa điểm PCAP nhạy bén, màn hình nhỏ gọn này giúp các nhà sản xuất thiết bị tạo ra giao diện trực quan phù hợp với sản phẩm của họ.
Màn hình cảm ứng khung mở 7 inch mang lại sự cân bằng thực tế giữa kích thước nhỏ gọn, chức năng tương tác và tích hợp thiết bị linh hoạt. Không giống như màn hình máy tính để bàn thông thường, cấu trúc khung mở của nó được thiết kế để lắp đặt bên trong vỏ tùy chỉnh, tấm tường, ki-ốt và hệ thống nhúng. Các yếu tố lựa chọn chính bao gồm độ phân giải màn hình, độ sáng, độ nhạy cảm ứng, giao diện kết nối, kích thước lắp đặt và điều kiện vận hành. SKY-TDM hỗ trợ các tùy chọn tùy chỉnh như màn hình độ sáng cao, xử lý kính che phủ, liên kết quang học, sửa đổi cơ học và điều chỉnh giao diện, giúp các OEM phát triển các giải pháp hiển thị phù hợp với yêu cầu ứng dụng của họ.
Màn hình cảm ứng khung mở 7 inch là màn hình tương tác nhỏ gọn được thiết kế để tích hợp vào thiết bị thay vì sử dụng làm màn hình máy tính để bàn độc lập. Nó thường kết hợp một bảng điều khiển LCD, cảm biến cảm ứng, bộ điều khiển điện tử và cấu trúc lắp đặt cho phép các nhà sản xuất thiết bị lắp đặt màn hình phía sau bảng mặt trước tùy chỉnh.
Thiết kế khung mở giúp các kỹ sư OEM kiểm soát tốt hơn hình thức bên ngoài, cách sắp xếp lắp đặt và kích thước tổng thể của thành phẩm. Thay vì chứa một vỏ màn hình tiêu dùng hoàn chỉnh, các nhà thiết kế có thể kết hợp màn hình trực tiếp vào bộ điều khiển gắn trên tường, thiết bị đầu cuối truy cập hoặc vỏ máy.
Model của SKY-TDM kết hợp tấm nền IPS LCD cấp công nghiệp với công nghệ cảm ứng đa điểm điện dung dự kiến (PCAP). Đầu vào video HDMI tiêu chuẩn và kết nối cảm ứng USB giúp đơn giản hóa việc tích hợp với các hệ thống máy chủ tương thích, trong khi cấu trúc khung mở bằng kim loại hỗ trợ cài đặt nhúng.
Đối với các nhà sản xuất đang phát triển giao diện nhà thông minh hoặc thiết bị tự động hóa tòa nhà, kết quả là một nền tảng hiển thị nhỏ gọn có thể thích ứng với các thiết kế vỏ khác nhau và yêu cầu tương tác của người dùng.
Tìm hiểu thêm về Màn hình cảm ứng khung mở 7 inch và các tùy chọn cấu hình có sẵn của nó.
Tấm nền IPS LCD mang lại góc nhìn rộng, giúp người dùng đọc thông tin từ các vị trí khác nhau xung quanh thiết bị đầu cuối hoặc trạm điều khiển treo tường. Điều này đặc biệt hữu ích trong không gian chung nơi người dùng không phải lúc nào cũng nhìn thẳng vào màn hình.
Tùy thuộc vào cấu hình đã chọn, độ phân giải màn hình, độ sáng, độ tương phản và cách xử lý bề mặt có thể phù hợp với yêu cầu hình ảnh của ứng dụng.
Công nghệ cảm ứng điện dung dự kiến hỗ trợ tương tác trực quan, bao gồm chạm, vuốt và các cử chỉ cảm ứng đa điểm được hỗ trợ khác. Nó phù hợp với giao diện đồ họa cho phép người dùng điều hướng menu, điều chỉnh cài đặt và quản lý các thiết bị được kết nối.
Đối với các dự án chuyên biệt, hiệu suất cảm ứng có thể được tùy chỉnh để đáp ứng các yêu cầu như vận hành bằng găng tay, điều kiện cảm ứng liên quan đến nước hoặc kính phủ dày hơn. Các chức năng này phải được chỉ định và xác nhận cho môi trường hoạt động dự định.
Cấu trúc khung mở cho phép màn hình vừa với vỏ thiết bị tùy chỉnh mà không cần hộp màn hình bên ngoài thông thường. Các lỗ gắn dành riêng và các tính năng cơ học có thể tùy chỉnh có thể giúp nhà sản xuất căn chỉnh màn hình cho phù hợp với thiết kế vỏ của họ.
SKY-TDM mô tả sản phẩm này phù hợp để hoạt động 24/7 trong các ứng dụng nhúng. Độ tin cậy triển khai thực tế phụ thuộc vào thiết kế hệ thống hoàn chỉnh, bao gồm thông gió, chất lượng điện năng, nhiệt độ, lắp đặt và điều kiện sử dụng.
Để có cấu hình phần cứng và phần mềm máy chủ phù hợp, màn hình có thể được tích hợp với các hệ thống dựa trên Windows, Linux, Android và Raspberry Pi. Xác nhận đầu ra video, đầu vào cảm ứng và khả năng tương thích của trình điều khiển trước khi hoàn thiện thiết kế.
Kích thước màn hình nhỏ và cấu trúc nhúng giúp màn hình này đặc biệt hữu ích khi thiết bị cần giao diện tương tác nhưng có không gian lắp đặt hạn chế.
Ví dụ: một nhà tích hợp hệ thống nhà thông minh có thể cần một màn hình bảy inch vừa với một bức tường được xác định trước trong khi vẫn có thể truy cập được suốt cả ngày. Màn hình khung mở tùy chỉnh có thể căn chỉnh các lỗ lắp, vị trí cáp và bề mặt cảm ứng với vỏ, giúp giảm nhu cầu thiết kế lại toàn bộ bảng điều khiển.
Khi đánh giá một ứng dụng, các kỹ sư cũng nên xem xét khoảng cách xem, ánh sáng xung quanh, khả năng tiếp cận của người dùng, giờ hoạt động dự kiến và khả năng bảo vệ môi trường do lớp vỏ hoàn thiện mang lại.
Công nghệ cảm ứng ảnh hưởng trực tiếp đến khả năng sử dụng, tương tác của phần mềm và sự phù hợp với môi trường làm việc. Công nghệ PCAP và cảm ứng điện trở phục vụ các yêu cầu khác nhau, do đó, quyết định phải dựa trên cách người dùng vận hành thiết bị.
| Yếu tố so sánh | Cảm ứng PCAP | Cảm ứng điện trở |
|---|---|---|
| Sự tương tác | Hỗ trợ giao diện cảm ứng đa điểm và dựa trên cử chỉ khi được định cấu hình phù hợp | Nói chung phù hợp với tương tác điểm và chọn đơn giản |
| Chạm vào đầu vào | Đáp ứng với sự thay đổi điện dung | Phản ứng với áp lực tác dụng lên bề mặt cảm ứng |
| Trải nghiệm người dùng | Tương tự như điện thoại thông minh và máy tính bảng hiện đại | Thực tế cho các tác vụ đầu vào đơn giản, được kiểm soát |
| Thao tác găng tay | Yêu cầu điều chỉnh cảm ứng tương thích và găng tay phù hợp | Có thể hỗ trợ nhiều ứng dụng găng tay và bút cảm ứng, tùy theo thiết kế |
| Ứng dụng điển hình | Bảng điều khiển nhà thông minh, hệ thống liên lạc nội bộ và thiết bị đầu cuối tương tác | Hệ thống điều khiển công nghiệp được lựa chọn và các thiết bị đầu vào chuyên dụng |
Đối với giao diện nhà thông minh hiện đại với điều hướng vuốt và điều khiển cảm ứng đa điểm, PCAP thường là điểm khởi đầu phù hợp. Đối với thiết bị được vận hành bằng găng tay hoặc bút cảm ứng cụ thể, cảm ứng điện trở dựa trên áp suất có thể đáng được đánh giá.
Không có công nghệ nào vượt trội trên toàn cầu. Sự lựa chọn tốt nhất phụ thuộc vào giao diện người dùng, mặt kính, môi trường hoạt động và hành vi cảm ứng cần thiết. Xem lại các giải pháp màn hình và bảng điều khiển cảm ứng của SKY-TDM khi so sánh các tùy chọn tích hợp có sẵn.
Chỉ riêng kích thước màn hình không quyết định liệu màn hình có phù hợp với hệ thống nhúng hay không. Người mua nên xem xét các thông số kỹ thuật về quang học, điện, cơ khí và môi trường cùng nhau.
| Đặc điểm kỹ thuật | Thông tin sản phẩm được công bố | Tại sao nó quan trọng |
|---|---|---|
| Kích thước màn hình | 7 inch | Xác định danh mục hiển thị và không gian giao diện có sẵn. |
| Công nghệ hiển thị | IPS LCD cấp công nghiệp | Hỗ trợ xem góc rộng để cài đặt cố định. |
| Nghị quyết | Xác nhận cấu hình đã đặt hàng | Ảnh hưởng đến độ rõ ràng của văn bản, biểu tượng và bố cục giao diện. |
| Công nghệ cảm ứng | Cảm ứng đa điểm PCAP | Hỗ trợ giao diện tương tác đáp ứng. |
| Giao diện video | HDMI | Kết nối màn hình với thiết bị chủ tương thích. |
| Giao diện cảm ứng | USB | Chuyển đầu vào cảm ứng sang hệ thống máy chủ. |
| Nguồn điện | Xác nhận yêu cầu của mô hình đã chọn | Đảm bảo khả năng tương thích điện với thiết bị. |
| gắn kết | Cài đặt nhúng khung mở | Xác định các phần cắt của vỏ và phần đính kèm cơ học. |
| Tùy chỉnh | Độ sáng, xử lý kính, liên kết và các tùy chọn cơ học | Giúp điều chỉnh màn hình theo yêu cầu cụ thể của dự án. |
Trước khi đặt hàng, hãy yêu cầu bảng dữ liệu kỹ thuật và bản vẽ cơ khí mới nhất. Xác nhận các yêu cầu về khu vực hiển thị đang hoạt động, kích thước tổng thể, vị trí lỗ lắp, khe hở cáp, đầu nối nguồn và giao diện máy chủ.
Độ sáng cũng phải phù hợp với môi trường lắp đặt. Bảng điều khiển trong nhà tiêu chuẩn có thể không yêu cầu độ chói giống như màn hình đặt gần cửa sổ sáng. SKY-TDM liệt kê các tùy chọn tùy chỉnh độ sáng cao lên tới 1000 nits cho cấu hình phù hợp; giá trị cuối cùng phải được xác nhận cho mô hình đã chọn.
Thiết bị OEM hiếm khi có chung kích thước vỏ hoặc yêu cầu vận hành giống hệt nhau. Việc tùy chỉnh giúp căn chỉnh màn hình với sản phẩm hoàn chỉnh thay vì buộc các kỹ sư phải thiết kế lại các bộ phận xung quanh xung quanh một màn hình tiêu chuẩn.
SKY-TDM cung cấp các tùy chọn tùy chỉnh có thể bao gồm:
Liên kết quang học, điều chỉnh cảm ứng và bảo vệ môi trường không được coi là các tính năng có thể hoán đổi cho nhau. Ví dụ: liên kết có thể cải thiện hiệu suất quang học và giúp giảm không gian mà bụi hoặc hơi ẩm có thể tích tụ nhưng nó không tự động thiết lập xếp hạng IP cụ thể hoặc làm cho thiết bị hoàn chỉnh có khả năng chống nước.
Đối với các nhóm dự án, cách tiếp cận hiệu quả nhất là xác định bản vẽ cơ khí, yêu cầu về giao diện, độ sáng mục tiêu, hành vi cảm ứng và điều kiện vận hành trước khi yêu cầu mẫu tùy chỉnh.
Đánh giá có cấu trúc giúp ngăn ngừa các vấn đề về tính tương thích trong quá trình tạo mẫu và sản xuất hàng loạt. Sử dụng danh sách kiểm tra sau đây khi so sánh các nhà cung cấp và cấu hình.
Các bước này đặc biệt quan trọng đối với các sản phẩm sẽ được sản xuất qua nhiều đợt sản xuất. Việc xác nhận sớm có thể giảm bớt việc phải làm lại bao vây, độ trễ tích hợp và những thay đổi có thể tránh được sau khi bắt đầu sản xuất.
Ưu điểm chính của nó là tích hợp tương tác nhỏ gọn. Cấu trúc khung mở cho phép nhà sản xuất nhúng màn hình vào vỏ thiết bị tùy chỉnh, trong khi chức năng cảm ứng giúp người dùng điều khiển trực tiếp mà không cần bàn phím hoặc chuột riêng.
Đúng. Các tùy chọn tùy chỉnh có sẵn bao gồm kích thước cơ học, vị trí lỗ lắp, cách sắp xếp cáp, mặt kính và các tính năng giao diện được chọn. Chia sẻ các yêu cầu về bản vẽ và lắp đặt bao vây để xác nhận tính khả thi.
SKY-TDM chỉ định màn hình để hoạt động liên tục trong các ứng dụng nhúng phù hợp. Tuổi thọ và độ tin cậy thực tế của dịch vụ phụ thuộc vào cấu hình cuối cùng, nhiệt độ môi trường, nguồn điện, thông gió và điều kiện vận hành. Xác nhận các tiêu chí xác thực cần thiết trước khi triển khai.
Thông tin sản phẩm xác định đầu vào video HDMI và kết nối cảm ứng USB là giao diện tiêu chuẩn. Các cấu hình giao diện khác có thể có sẵn bằng cách tùy chỉnh. Xác nhận khả năng tương thích với phần cứng máy chủ dự định trước khi đặt hàng.
Có sẵn tùy chỉnh độ sáng, với các tùy chọn độ sáng cao lên tới 1000 nits được liệt kê cho các cấu hình phù hợp. Liên kết quang học và xử lý bề mặt thích hợp cũng có thể giúp cải thiện khả năng đọc. Hiệu suất thực tế phụ thuộc vào cách lắp đặt, độ phản chiếu và ánh sáng xung quanh.
SKY-TDM xác định khả năng tương thích Windows, Linux và Android, với các hệ thống dựa trên Raspberry Pi cũng được hỗ trợ trong các cấu hình phù hợp. Kiểm tra đầu ra video của máy chủ, hỗ trợ cảm ứng USB, trình điều khiển và các yêu cầu phần mềm trong quá trình kiểm tra tích hợp.
Cung cấp số lượng, ứng dụng, độ phân giải, độ sáng, công nghệ cảm ứng, yêu cầu về giao diện, bản vẽ lắp đặt, môi trường vận hành và mọi nhu cầu tùy chỉnh theo yêu cầu. Những chi tiết này giúp nhà cung cấp đề xuất cấu hình phù hợp và đánh giá yêu cầu sản xuất.
Màn hình cảm ứng khung mở 7 inch là sự lựa chọn thiết thực cho các nhà sản xuất thiết bị cần màn hình tương tác nhỏ gọn tích hợp cơ học linh hoạt. Sự phù hợp của nó phụ thuộc vào nhiều thứ hơn là kích thước màn hình: độ phân giải, độ sáng, công nghệ cảm ứng, kích thước lắp đặt, giao diện và điều kiện vận hành đều phải phù hợp với thành phẩm.
Với công nghệ hiển thị IPS, cảm ứng đa điểm PCAP, đầu vào video HDMI, kết nối cảm ứng USB và các tùy chọn tùy chỉnh, giải pháp của SKY-TDM có thể hỗ trợ bảng điều khiển nhà thông minh, hệ thống liên lạc nội bộ trong tòa nhà, thiết bị đầu cuối truy cập và các ứng dụng nhúng khác. Việc xem xét đặc điểm kỹ thuật cẩn thận và thử nghiệm mẫu vẫn cần thiết để đạt được sự tích hợp đáng tin cậy.
