Của chúng tôiBảng điều khiển cảm ứng điện trở 10,1 inch 8 dâyđược thiết kế nhằm mục đích cho máy móc xây dựng, thiết bị nặng, xe nông nghiệp, máy khai thác mỏ, cần cẩu, máy xúc, máy xúc lật và các phương tiện công nghiệp địa hình khác.
Không giống như bảng cảm ứng dành cho người tiêu dùng, máy móc hạng nặng hoạt động trong điều kiện rung lắc dai dẳng, bùn, mưa, ô nhiễm dầu, bụi và biến động nhiệt độ khắc nghiệt. Người vận hành thường đeo găng tay làm việc dày và yêu cầu hiệu suất cảm ứng ổn định, đáng tin cậy bất kể điều kiện khắc nghiệt tại hiện trường.
Giải pháp cảm ứng điện trở 8 dây công nghiệp của chúng tôi giải quyết những thách thức khắt khe này thông qua cấu trúc cảm biến được gia cố, nguyên liệu thô có độ bền cao, hiệu suất EMC được tối ưu hóa và tuổi thọ dịch vụ kéo dài. Nó cung cấp đầu vào một chạm chính xác, đáng tin cậy trong môi trường khắc nghiệt ngoài trời, nơi bảng cảm ứng điện dung thường hoạt động không ổn định.
SKY-TDM cung cấp các dịch vụ tùy chỉnh toàn phổ, bao gồm kỹ thuật vỏ thấu kính, liên kết quang học, hiệu chỉnh bộ điều khiển cảm ứng, điều chỉnh giao diện, xử lý chống chói, bịt kín chống thấm nước và hỗ trợ tích hợp cơ học.
Thiết bị nặng ưu tiên độ tin cậy vận hành vượt trội so với chức năng cảm ứng đa điểm hướng đến người tiêu dùng.
So với bảng cảm ứng điện trở và điện dung 4 dây thông thường, kiến trúc điện trở 8 dây mang lại những ưu điểm chính:
• Độ chính xác định vị cảm ứng vượt trội
• Độ ổn định hiệu chuẩn lâu dài
• Hỗ trợ riêng cho hoạt động đeo găng tay
• Tương thích với ngón tay trần, bút stylus và các công cụ cứng
• Tăng cường hiệu suất chống rung
• Giảm chi phí bảo trì dài hạn
• Hiệu suất ổn định dưới nhiễu EMI nặng
• Thích ứng với môi trường làm việc bụi bặm và ẩm ướt
Đối với những người vận hành thiết bị xây dựng đeo găng tay làm việc trong quá trình tương tác HMI liên tục, cảm ứng điện trở vẫn là công nghệ được ưu tiên. Nó dựa vào sự kích hoạt áp suất thay vì tính dẫn điện, loại bỏ những hạn chế của cảm ứng điện dung trong điều kiện hiện trường.

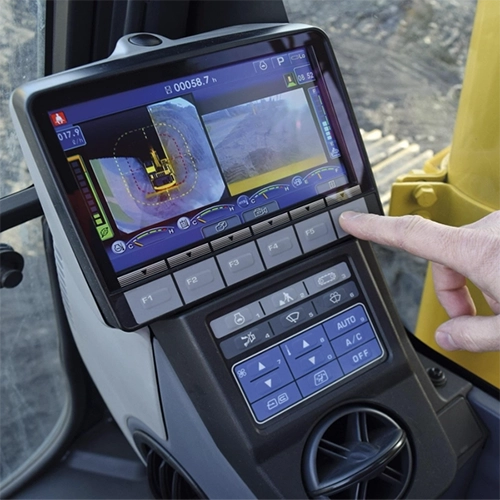

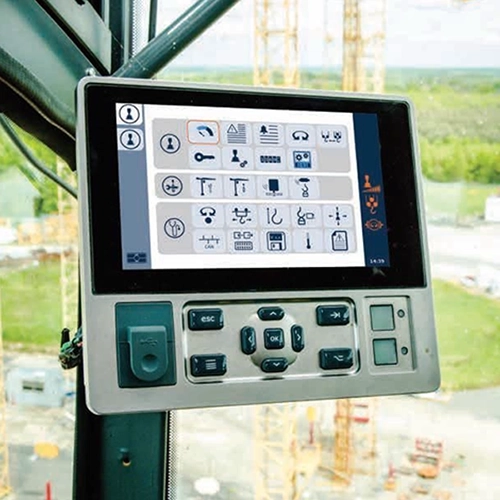

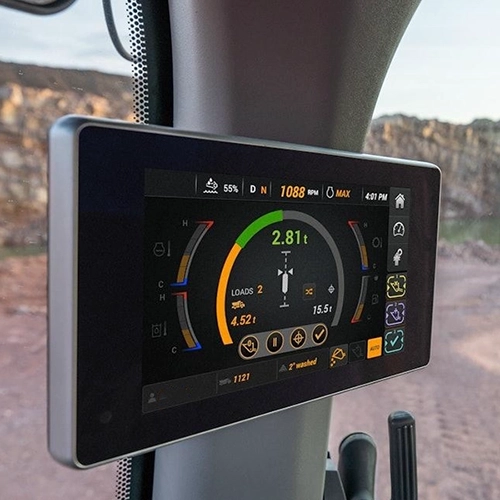

Bảng điều khiển cảm ứng điện trở 10,1 inch 8 dây của chúng tôi được tích hợp rộng rãi vào: Máy xúc & Máy xúc bánh lốp & Máy ủi & Cần cẩu di động & Xe lăn đường & Xe bơm bê tông & Thiết bị khai thác mỏ & Giàn khoan & Máy nông nghiệp & Xe nâng công nghiệp, v.v.
Bảng điều khiển cảm ứng chỉ là một thành phần của hệ thống HMI hoàn chỉnh. Để đảm bảo hoạt động tại hiện trường không gặp sự cố trong nhiều năm, mô-đun cảm ứng hoàn chỉnh phải được thiết kế để phù hợp với điều kiện môi trường tại chỗ.
| Yêu cầu | Thông số kỹ thuật được đề xuất / Tính năng thiết kế được tối ưu hóa |
|
Phạm vi nhiệt độ hoạt động rộng (Máy xây dựng chạy quanh năm ở điều kiện khí hậu thay đổi) |
• Nhiệt độ hoạt động: -30°C ~ +80°C • Nhiệt độ bảo quản: -40°C ~ +85°C • Bộ điều khiển cảm ứng cấp công nghiệp • Chất nền PET chịu nhiệt độ thấp |
|
Khả năng chống rung và sốc vượt trội (Máy xúc, xe lu và giàn khoan tạo ra rung động cơ học liên tục) |
• Xây dựng FPC gia cố • Chất kết dính kết cấu cường độ cao • Thiết kế lắp chống nới lỏng bộ điều khiển • Đầu nối chống rung • Tăng cường cáp đuôi linh hoạt |
|
Cấu trúc chống nước và chống bụi phía trước (Thiết bị thi công tiếp xúc ngoài trời) |
• Xếp hạng bảng mặt trước tối thiểu: IP65 • Giải pháp niêm phong IP67 được nâng cấp tùy chọn • Miếng đệm chống thấm được thiết kế chính xác • Cấu trúc kín bụi cạnh • Thiết kế thoát nước tích hợp • Vật liệu bề mặt ổn định tia cực tím |
|
Khả năng vận hành găng tay đáng tin cậy (Người điều hành hiện trường thường xuyên sử dụng nhiều loại găng tay khác nhau) |
• Găng tay bảo hộ lao động • Găng tay da • Găng tay giữ nhiệt mùa đông • Găng tay bảo hộ cao su |
|
Độ bền mở rộng (Tuổi thọ của máy móc xây dựng thường vượt quá 10 năm) |
• Hơn 35 triệu kích hoạt cảm ứng • Lớp phủ bề mặt cứng chống trầy xước • Lớp PET chống mài mòn • Vật liệu chống tia cực tím • Cáp mềm có tuổi thọ cao |
| Hiệu suất EMI / EMC mạnh mẽ | • Cấu trúc che chắn EMI • Bố trí nối đất tối ưu • Mạch lọc tích hợp • Phần mềm nhúng ổn định • Bảo vệ ESD toàn diện |
|
Khả năng đọc ánh sáng mặt trời (Thiết bị triển khai ngoài trời yêu cầu tầm nhìn rõ ràng dưới ánh sáng mặt trời trực tiếp) |
• Liên kết quang học đầy đủ • Lớp phủ chống chói (AG) • Lớp phủ chống phản chiếu (AR) • Ghép nối màn hình LCD độ sáng cao • Tròng kính che phủ chống tia cực tím • Ngăn chặn phản xạ bên trong của bảng điều khiển |
|
Cấu trúc cơ khí mạnh mẽ (Phương tiện thi công va chạm liên tục, ô nhiễm bụi và dầu nặng) |
• Viền trước công nghiệp chịu lực cao • Khung gắn kim loại gia cố • Tăng cường lỗ gắn • Độ dày miếng đệm có thể tùy chỉnh • Liên kết kết cấu công nghiệp • Định tuyến bảo vệ cho cáp mềm |
| Mục | Đặc điểm kỹ thuật |
| Kích cỡ | 10,1 inch |
| Công nghệ cảm ứng | Điện trở 8 dây |
| Giao diện | USB/RS232/IIC |
| Độ cứng bề mặt | ≥3H |
| Truyền ánh sáng | ≥80% |
| Nhiệt độ hoạt động | -30°C ~ +80°C |
| Lực tác động | Có thể tùy chỉnh |
| EMC | Thiết kế tối ưu hóa EMC công nghiệp |
| Bảo vệ ESD | Tuân thủ các tiêu chuẩn IEC |
| Tuổi thọ chạm | ≥35 triệu kích hoạt |
| Kính che | tùy chỉnh có sẵn |
| Bộ điều khiển | Cấp công nghiệp |
| OEM / ODM | Được hỗ trợ đầy đủ |
Mỗi mẫu máy xây dựng đều có những hạn chế lắp đặt riêng. SKY-TDM cung cấp các tùy chọn tùy chỉnh toàn diện:
- Kích thước cảm biến cảm ứng tùy chỉnh
- Thiết kế mặt kính theo yêu cầu
- In lụa viền & khắc logo khách hàng
- Phát triển kết cấu cơ khí chống thấm
- Bố cục và chiều dài FPC tùy chỉnh
- Lựa chọn đầu nối phù hợp
- Tùy chọn đa giao diện: USB / RS232 / I²C
- Dịch vụ liên kết quang học
- Lớp phủ chống chói & chống phản chiếu
- Thiết kế che chắn EMI nâng cao
- Màng PET hiệu suất cao dày
- Điều chỉnh tham số bộ điều khiển nhiệt độ rộng
- Phù hợp với tấm nền LCD có độ sáng cao
- Hỗ trợ kỹ thuật thiết kế khung cơ khí
Mỗi bảng điều khiển cảm ứng đều trải qua quá trình xác minh chất lượng nội bộ nghiêm ngặt:
- Kiểm tra chức năng 100%
- Độ chính xác cảm ứng và hiệu chuẩn tuyến tính
- Kiểm tra niêm phong chống thấm
- Kiểm tra chu kỳ nhiệt độ cao / thấp
- Kiểm tra độ rung và sốc
- Kiểm tra khả năng miễn dịch ESD
- Xác nhận hiệu suất EMI
- Kiểm tra ngoại hình quang học
- Kiểm tra lão hóa liên tục
- Thử va đập khi rơi bao bì
Đảm bảo sản phẩm đến tay khách hàng trong tình trạng hoàn hảo.
Là nhà sản xuất màn hình cảm ứng công nghiệp chuyên nghiệp, SKY-TDM cung cấp các dịch vụ OEM và ODM toàn diện linh hoạt phù hợp với nhu cầu của khách hàng. Với kinh nghiệm dự án sâu rộng về thiết bị địa hình hạng nặng, chúng tôi cung cấp các dịch vụ toàn diện bao gồm lựa chọn màn hình LCD, thiết kế bảng cảm ứng và liên kết quang học. Với hơn 10 năm kinh nghiệm sản xuất trong lĩnh vực công nghiệp, chúng tôi đảm bảo chuỗi cung ứng ổn định và hỗ trợ kỹ thuật nhanh chóng. Hơn nữa, hệ thống quản lý chất lượng được chứng nhận ISO của chúng tôi loại bỏ hoàn toàn mọi lo ngại về hậu mãi cho khách hàng.
Đáp: Bởi vì môi trường vận hành của máy móc xây dựng đặc biệt phức tạp và hay thay đổi. Trong những điều kiện như vậy, màn hình cảm ứng điện trở mang lại độ ổn định vượt trội so với màn hình điện dung, đảm bảo hoạt động đáng tin cậy trong mọi môi trường đòi hỏi khắt khe.
Đ: Vâng. Sử dụng vật liệu có nhiệt độ rộng và bộ điều khiển cấp công nghiệp, nó hỗ trợ hoạt động ở nhiệt độ xuống tới -30°C. Hơn nữa, việc điều chỉnh nhiệt độ thấp hơn nữa có thể được thực hiện theo yêu cầu cụ thể của dự án.
Đ: Chắc chắn rồi. Bằng cách tăng cường Mạch in linh hoạt (FPC), sử dụng chất kết dính cấu trúc cấp công nghiệp và tối ưu hóa việc lắp bộ điều khiển, hiệu suất chống rung của nó trong các ứng dụng máy móc hạng nặng được tăng cường đáng kể.
Đ: Vâng. Màn hình cảm ứng điện trở điều khiển bằng áp suất hoạt động trơn tru với găng tay làm việc dày, bút cảm ứng và các công cụ không dẫn điện khác mà không cần điều chỉnh thêm phần cứng.
A: Hoàn toàn có thể tùy chỉnh. Chúng tôi cung cấp các kích thước phù hợp, giao diện tùy chỉnh, mặt kính đặt riêng, bố trí cáp tùy chỉnh, in logo và hỗ trợ kỹ thuật toàn diện cho tích hợp cơ học.
Đ: Vâng. Hệ thống cảm ứng được xây dựng với kiến trúc EMC cấp công nghiệp, tích hợp tấm chắn điện từ, nối đất tối ưu và bảo vệ ESD (Xả tĩnh điện) tích hợp để đảm bảo hoạt động ổn định trong môi trường xe có độ nhiễu cao.
Trả lời: Nó hoàn toàn phù hợp cho máy móc xây dựng, thiết bị khai thác mỏ, máy nông nghiệp, phương tiện lâm nghiệp, phương tiện công nghiệp trên đường cao tốc, hệ thống điều khiển hàng hải và thiết bị tự động hóa ngoài trời.
Đ: Vâng. Ngoài các bảng cảm ứng độc lập, chúng tôi còn cung cấp các dịch vụ toàn diện bao gồm khớp LCD, liên kết quang, tích hợp bảng điều khiển, mặt kính phủ tùy chỉnh và mô-đun hiển thị hoàn thiện được thiết kế riêng cho máy móc công nghiệp và xây dựng.
Sẵn sàng nguồn đáng tin cậyBảng điều khiển cảm ứng điện trở 10,1 inch 8 dâycho máy móc xây dựng của bạn? Gửi cho chúng tôi các yêu cầu chi tiết của bạn bao gồm kích thước, giao diện, cấp độ niêm phong và thông số nhiệt độ. SKY-TDM mang đến khả năng tùy chỉnh linh hoạt, lấy mẫu kịp thời và sản xuất hàng loạt ổn định. Hãy liên hệ với chúng tôi để bắt đầu thảo luận về dự án của bạn.
