Thiết bị công nghiệp hiện đại phụ thuộc rất nhiều vào hệ thống hiển thị hiệu suất cao để cung cấp cho người vận hành thông tin rõ ràng, ổn định và theo thời gian thực. Tuy nhiên, các màn hình LCD khác nhau thường sử dụng các giao diện truyền thông khác nhau, tạo ra những thách thức về khả năng tương thích trong quá trình nâng cấp thiết bị, tích hợp hệ thống và các dự án thay thế màn hình. MỘTBảng chuyển đổi tín hiệu LVDS sang TTLcung cấp giải pháp hiệu quả bằng cách chuyển đổi tín hiệu LVDS thành tín hiệu đầu ra TTL/RGB, cho phép các kỹ sư kết nối các hệ thống điều khiển tiên tiến với màn hình TFT LCD dựa trên TTL hiện có.
Bài viết này giải thích cách hoạt động của Bảng chuyển đổi tín hiệu LVDS sang TTL, tại sao nó quan trọng đối với các ứng dụng công nghiệp, nó giải quyết những thách thức nào và cách nhà sản xuất có thể chọn giải pháp chuyển đổi đáng tin cậy. Với kinh nghiệm hiển thị công nghiệp chuyên nghiệp, SKY-TDM cung cấp bảng chuyển đổi tùy chỉnh được thiết kế để hoạt động ổn định, tuổi thọ dài và tích hợp linh hoạt.
| Phần | Chủ đề chính | Mục đích |
|---|---|---|
| Thông tin cơ bản về giao diện hiển thị | Hiểu công nghệ LVDS và TTL | Giúp kỹ sư xác định các yêu cầu về khả năng tương thích |
| Công nghệ chuyển đổi | Phương pháp xử lý và truyền tín hiệu | Giải thích cách chuyển đổi cải thiện kết nối hệ thống |
| Lợi ích công nghiệp | Độ tin cậy, tính linh hoạt và giảm chi phí | Giải quyết các thách thức kỹ thuật thực tế |
| Hướng dẫn lựa chọn | Các yếu tố kỹ thuật quan trọng | Hỗ trợ quyết định mua hàng tốt hơn |
Trong các hệ thống màn hình công nghiệp, khả năng tương thích giao tiếp giữa bộ điều khiển chính và màn hình LCD là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu suất sản phẩm. Các thế hệ công nghệ màn hình khác nhau có thể sử dụng các tiêu chuẩn tín hiệu khác nhau. Nhiều máy tính công nghiệp hiện đại và bộ điều khiển nhúng cung cấp đầu ra LVDS, trong khi một số màn hình TFT LCD hiện tại vẫn yêu cầu đầu vào TTL/RGB.
LVDS (Tín hiệu chênh lệch điện áp thấp) được sử dụng rộng rãi trong màn hình công nghiệp vì nó cung cấp khả năng truyền dữ liệu tốc độ cao với khả năng giảm nhiễu điện từ. Nó truyền dữ liệu hình ảnh thông qua các tín hiệu vi sai, phù hợp với các ứng dụng yêu cầu hoạt động ổn định trong thời gian dài.
Giao diện hiển thị TTL (Transistor-Transistor Logic) sử dụng truyền dữ liệu RGB song song. Mặc dù công nghệ TTL cũ hơn so với LVDS, nhiều mô-đun LCD công nghiệp vẫn tiếp tục sử dụng giao diện TTL vì cấu trúc đơn giản và khả năng tương thích với các bộ điều khiển hiển thị cụ thể của chúng.
Sự khác biệt giữa hai công nghệ giao diện này tạo ra một vấn đề kỹ thuật chung: làm thế nào để kết nối nguồn tín hiệu LVDS với bảng điều khiển LCD TTL mà không cần thiết kế lại hệ thống hiển thị hoàn chỉnh. Đây là lúc Bảng chuyển đổi tín hiệu LVDS sang TTL trở thành một thành phần thiết yếu.

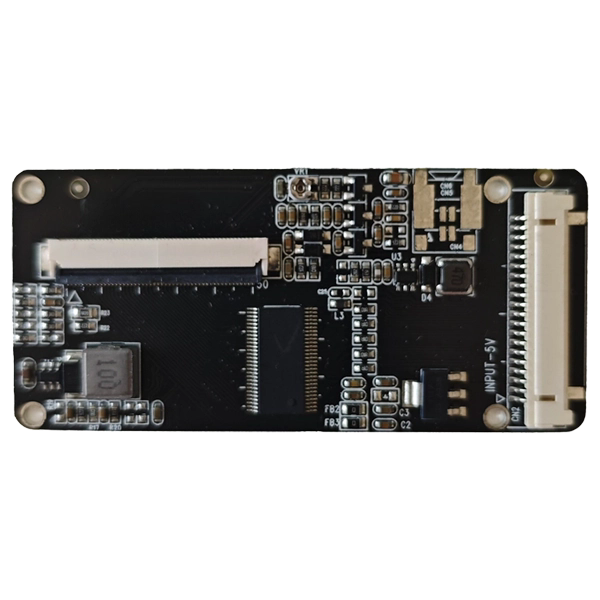

Bảng chuyển đổi tín hiệu LVDS sang TTL hoạt động như một thiết bị giao diện trung gian giữa nguồn đầu ra LVDS và bảng hiển thị đầu vào TTL. Bảng mạch nhận tín hiệu LVDS vi sai tốc độ cao, xử lý dữ liệu thông qua mạch chuyển đổi bên trong và xuất ra tín hiệu TTL/RGB song song tương thích với màn hình LCD.
Quá trình chuyển đổi thường bao gồm một số giai đoạn chính:
| Giai đoạn xử lý | Chức năng |
|---|---|
| Tiếp nhận tín hiệu LVDS | Nhận tín hiệu hình ảnh khác biệt từ bộ điều khiển máy chủ hoặc máy tính công nghiệp. |
| Giải mã tín hiệu | Chuyển đổi dữ liệu tuần tự LVDS thành dữ liệu hiển thị RGB song song. |
| Điều chỉnh thời gian | Phù hợp với các yêu cầu về thời gian của LCD bao gồm tín hiệu đồng hồ, đồng bộ hóa và dữ liệu. |
| Truyền đầu ra TTL | Gửi tín hiệu RGB đã chuyển đổi tới màn hình LCD LCD tương thích với TTL. |
Bảng chuyển đổi được thiết kế phù hợp phải duy trì tính toàn vẹn của tín hiệu trong suốt quá trình. Thiết kế chuyển đổi kém có thể gây ra các vấn đề như hình ảnh nhấp nháy, màu sắc không chính xác, đầu ra hiển thị không ổn định hoặc lỗi giao tiếp hoàn toàn.
SKY-TDM phát triển các giải pháp hiển thị công nghiệp bao gồm Bảng chuyển đổi tín hiệu LVDS sang TTL tập trung vào khả năng truyền ổn định, thiết kế mạch tối ưu và khả năng tương thích với các ứng dụng LCD TFT khác nhau.
Nhiều nhà sản xuất thiết bị gặp khó khăn khi nâng cấp các sản phẩm hiện có hoặc thay thế các mô-đun LCD đã ngừng sản xuất. Việc thiết kế lại hoàn toàn hệ thống phần cứng có thể yêu cầu nguồn lực kỹ thuật đáng kể và tăng chi phí phát triển.
Bảng chuyển đổi tín hiệu LVDS sang TTL giúp giải quyết các vấn đề phổ biến sau:
Đối với các nhà sản xuất OEM, nhà sản xuất thiết bị y tế, công ty tự động hóa và nhà phát triển hệ thống nhúng, công nghệ chuyển đổi giao diện cung cấp một phương pháp thiết thực để kéo dài vòng đời sản phẩm trong khi vẫn duy trì hiệu suất hiển thị đáng tin cậy.
| Tính năng | Lợi ích kỹ thuật |
|---|---|
| Thiết kế PCB công nghiệp | Cải thiện độ bền và tính ổn định cho hoạt động lâu dài. |
| Tính toàn vẹn tín hiệu cao | Giảm biến dạng hình ảnh và lỗi truyền tải. |
| Tối ưu hóa EMC | Giảm thiểu nhiễu điện từ trong môi trường công nghiệp. |
| Hỗ trợ giao diện linh hoạt | Hỗ trợ các yêu cầu màn hình LCD khác nhau. |
| Khả năng phát triển tùy chỉnh | Cho phép điều chỉnh các đầu nối, phần sụn và các thông số điện. |
Môi trường công nghiệp thường yêu cầu các thành phần màn hình hoạt động liên tục dưới sự thay đổi nhiệt độ, tiếng ồn điện và rung động cơ học. Vì vậy, bảng chuyển đổi phải được thiết kế vượt xa những yêu cầu cơ bản của người tiêu dùng.
SKY-TDM tập trung vào các giải pháp hiển thị cấp công nghiệp với các tùy chọn tùy chỉnh cho các giao diện, độ phân giải, cấu hình đầu nối và yêu cầu ứng dụng khác nhau của LCD.
Nhu cầu về các giải pháp truyền thông hiển thị đáng tin cậy tiếp tục tăng lên ở các ngành khác nhau. Khi các nhà sản xuất thiết bị nâng cấp sản phẩm của họ, nhu cầu kết nối bộ điều khiển hiện đại với các mô-đun LCD hiện có ngày càng trở nên quan trọng. Bảng chuyển đổi tín hiệu LVDS sang TTL cung cấp tính linh hoạt cần thiết cho nhiều ứng dụng màn hình công nghiệp.
Các ngành công nghiệp sau đây thường được hưởng lợi từ công nghệ này:
| Trường ứng dụng | Yêu cầu hiển thị | Vai trò của bảng chuyển đổi LVDS sang TTL |
|---|---|---|
| Thiết bị tự động hóa công nghiệp | Đầu ra hiển thị ổn định, thời gian làm việc dài, độ tin cậy cao | Kết nối bộ điều khiển công nghiệp với màn hình vận hành dựa trên TTL |
| Thiết bị y tế | Chất lượng hình ảnh rõ ràng và hiệu suất ổn định | Hỗ trợ nâng cấp màn hình mà không thay đổi thiết kế hệ thống hoàn chỉnh |
| Hệ thống giao thông | Khả năng chống rung và nhiễu môi trường | Duy trì liên lạc đáng tin cậy giữa các đơn vị điều khiển và màn hình |
| Hệ thống nhúng | Thiết kế nhỏ gọn và tích hợp linh hoạt | Cung cấp khả năng tương thích giao diện giữa các nền tảng phần cứng khác nhau |
| Thiết bị đầu cuối tự phục vụ | Hoạt động liên tục và giao diện thân thiện với người dùng | Cho phép thay thế và bảo trì màn hình hiệu quả |
Đối với các nhà sản xuất thiết bị, việc thay thế màn hình không phải lúc nào cũng đơn giản như việc chọn một tấm nền LCD mới. Các bảng khác nhau có thể có định dạng tín hiệu, định nghĩa chân, thông số thời gian và yêu cầu điện áp khác nhau. Bảng chuyển đổi đóng vai trò là cầu nối giữa các công nghệ khác nhau, giúp các kỹ sư tránh được công việc thiết kế lại không cần thiết.
Ví dụ: trong các dự án tự động hóa công nghiệp, bộ điều khiển có thể đã cung cấp đầu ra LVDS trong khi màn hình TFT được chọn yêu cầu đầu vào TTL. Thay vì thay đổi phần cứng bộ điều khiển, các kỹ sư có thể tích hợp Bảng chuyển đổi tín hiệu LVDS sang TTL để đạt được khả năng tương thích nhanh chóng và hiệu quả.
Việc lựa chọn bảng chuyển đổi chính xác đòi hỏi phải đánh giá cẩn thận các thông số kỹ thuật. Một giải pháp phù hợp không chỉ cần chuyển đổi tín hiệu mà còn đảm bảo độ tin cậy lâu dài và khả năng tương thích với toàn bộ hệ thống hiển thị.
Các yếu tố sau đây cần được xem xét trước khi mua:
| Yếu tố lựa chọn | Những cân nhắc quan trọng |
|---|---|
| Khả năng tương thích của màn hình LCD | Xác nhận kiểu LCD, độ phân giải, loại giao diện và định dạng tín hiệu được hỗ trợ. |
| Loại tín hiệu đầu vào | Kiểm tra cấu hình kênh LVDS, mức điện áp và yêu cầu truyền tải. |
| Giao diện đầu ra | Đảm bảo đầu ra TTL/RGB khớp với định nghĩa đầu nối màn hình LCD. |
| Yêu cầu về nguồn điện | Kiểm tra điện áp hoạt động và thông số kỹ thuật tiêu thụ điện năng. |
| Điều kiện môi trường | Xem xét phạm vi nhiệt độ, khả năng chống rung và môi trường ứng dụng. |
| Hỗ trợ tùy chỉnh | Chọn nhà cung cấp có khả năng điều chỉnh các thông số phần cứng và phần mềm. |
Một lỗi phổ biến trong quá trình tích hợp hệ thống là chọn bảng chuyển đổi chỉ dựa trên hình thức đầu nối. Hai màn hình có thể sử dụng các đầu nối giống nhau nhưng có đặc tính điện hoàn toàn khác nhau. Việc khớp không chính xác có thể dẫn đến hình ảnh không ổn định, màu sắc bất thường hoặc hư hỏng phần cứng.
Các nhà cung cấp chuyên nghiệp như SKY-TDM cung cấp hỗ trợ kỹ thuật để giúp khách hàng xác định các giải pháp chuyển đổi phù hợp theo thông số kỹ thuật hiển thị và yêu cầu của dự án.
Khi thiết kế hoặc nâng cấp hệ thống hiển thị, các kỹ sư có thể cân nhắc xem có nên kết nối trực tiếp bộ điều khiển với màn hình LCD tương thích hay sử dụng giải pháp chuyển đổi tín hiệu hay không. Hiểu được sự khác biệt giúp nhà sản xuất đưa ra quyết định tốt hơn.
| Mục so sánh | Kết nối LCD trực tiếp | Bảng chuyển đổi tín hiệu LVDS sang TTL |
|---|---|---|
| Tính linh hoạt của phần cứng | Giới hạn ở các loại giao diện phù hợp | Hỗ trợ kết nối giữa các giao diện khác nhau |
| Nâng cấp sản phẩm | Có thể yêu cầu thay thế bộ điều khiển | Cho phép phần cứng hiện có tiếp tục hoạt động |
| Chi phí phát triển | Cao hơn khi cần thiết kế lại | Thấp hơn vì hệ thống hiện có có thể được tái sử dụng |
| Thời gian kỹ thuật | Chu kỳ phát triển dài hơn | Quá trình tích hợp nhanh hơn |
| Phạm vi ứng dụng | Thích hợp cho các hệ thống kết hợp mới | Lý tưởng cho việc nâng cấp và các dự án tùy chỉnh |
Đối với các sản phẩm mới có các thành phần hoàn toàn phù hợp, kết nối trực tiếp có thể là một lựa chọn phù hợp. Tuy nhiên, để nâng cấp thiết bị, dự án thay thế và các ứng dụng công nghiệp tùy chỉnh, Bảng chuyển đổi tín hiệu LVDS sang TTL mang lại sự linh hoạt cao hơn.
Công nghệ này đặc biệt có giá trị khi nhà sản xuất cần duy trì cấu trúc sản phẩm hiện có đồng thời cải thiện hiệu suất hiển thị hoặc kéo dài tuổi thọ của thiết bị.
Bảng chuyển đổi tín hiệu LVDS sang TTL là một thiết bị giao diện điện tử chuyển đổi tín hiệu hiển thị LVDS thành tín hiệu TTL/RGB. Nó cho phép bộ điều khiển đầu ra LVDS giao tiếp với các màn hình LCD tương thích với TTL.
Các thiết bị công nghiệp thường sử dụng các thế hệ công nghệ màn hình khác nhau. Bảng chuyển đổi giải quyết các vấn đề tương thích giữa bộ điều khiển và màn hình LCD, giảm yêu cầu thiết kế lại và cải thiện tính linh hoạt của hệ thống.
Không. Các màn hình LCD khác nhau có độ phân giải, thông số thời gian, định nghĩa đầu nối và yêu cầu về điện khác nhau. Bảng chuyển đổi phù hợp phải phù hợp với kiểu màn hình cụ thể và thông số kỹ thuật của hệ thống.
Việc khớp không chính xác có thể dẫn đến màn hình nhấp nháy, mất màu, hiển thị hình ảnh bất thường, hoạt động không ổn định hoặc có thể làm hỏng các bộ phận được kết nối. Xác minh kỹ thuật thích hợp là điều cần thiết trước khi cài đặt.
Đúng. SKY-TDM hỗ trợ các giải pháp hiển thị công nghiệp tùy chỉnh theo yêu cầu của khách hàng, bao gồm cấu hình giao diện, khả năng tương thích LCD và các điều chỉnh dành riêng cho ứng dụng.
Công nghệ này được sử dụng rộng rãi trong tự động hóa công nghiệp, thiết bị y tế, hệ thống giao thông, thiết bị nhúng, bảng điều khiển và các ứng dụng khác yêu cầu tích hợp màn hình đáng tin cậy.
Bảng chuyển đổi tín hiệu LVDS sang TTL đóng vai trò quan trọng trong việc giải quyết các thách thức về khả năng tương thích màn hình trong các hệ thống công nghiệp hiện đại. Bằng cách chuyển đổi tín hiệu LVDS thành đầu ra TTL, nó cho phép các nhà sản xuất kết nối các thế hệ phần cứng khác nhau, đơn giản hóa việc nâng cấp sản phẩm, giảm chi phí phát triển và cải thiện tính linh hoạt của hệ thống.
Đối với các kỹ sư làm việc trong lĩnh vực thiết bị công nghiệp, việc lựa chọn giải pháp chuyển đổi phù hợp đòi hỏi phải xem xét cẩn thận các thông số kỹ thuật của LCD, khả năng tương thích tín hiệu, môi trường vận hành và các yêu cầu tùy chỉnh. Bảng chuyển đổi đáng tin cậy phải cung cấp đường truyền ổn định, khả năng tương thích mạnh mẽ và hiệu suất lâu dài.
SKY-TDMchuyên về các giải pháp hiển thị công nghiệp và cung cấp các sản phẩm Bảng chuyển đổi tín hiệu LVDS sang TTL đáng tin cậy được thiết kế cho các yêu cầu ứng dụng khác nhau. Với kinh nghiệm kỹ thuật chuyên nghiệp và khả năng hỗ trợ tùy chỉnh, SKY-TDM giúp khách hàng đạt được khả năng tích hợp màn hình hiệu quả và ổn định.
Nếu bạn đang tìm kiếm giải pháp Bảng chuyển đổi tín hiệu LVDS sang TTL đáng tin cậy cho dự án màn hình công nghiệp của mình, SKY-TDM có thể cung cấp hỗ trợ chuyên nghiệp và các tùy chọn tùy chỉnh. Vui lòngliên hệ với chúng tôingay hôm nay để thảo luận về yêu cầu của bạn và tìm giải pháp chuyển đổi hiển thị phù hợp cho ứng dụng của bạn.
