Một tấm nền cảm ứng không chỉ là một bề mặt trong suốt. Cấu trúc bên trong, vật liệu dẫn điện, độ chính xác trong sản xuất và thiết kế điện đều quyết định liệu nó có thể hoạt động đáng tin cậy và ổn định trong các ứng dụng trong thế giới thực hay không.
Đối với các nhà sản xuất thiết bị công nghiệp, việc lựa chọn bảng điều khiển cảm ứng công nghiệp phù hợp không chỉ đơn thuần là so sánh kích thước hoặc giao diện màn hình. Để đảm bảo hoạt động ổn định trong môi trường phức tạp, điều cần thiết là phải hiểu nguyên tắc làm việc, quy trình sản xuất và thiết kế cấu trúc của bảng cảm ứng ảnh hưởng như thế nào đến độ bền, độ chính xác và độ ổn định hoạt động lâu dài của sản phẩm.
SKY-TDMchủ yếu cung cấp các giải pháp bảng điều khiển cảm ứng tùy chỉnh cho hệ thống điều khiển công nghiệp, thiết bị y tế, thiết bị điện tử ô tô, ki-ốt tự phục vụ và các ứng dụng khác yêu cầu tương tác giữa người và máy đáng tin cậy.
Danh mục sản phẩm của chúng tôi bao gồm bảng cảm ứng điện dung dự kiến (PCAP), cũng như bảng cảm ứng điện trở 4 dây, 5 dây và 8 dây. Mỗi công nghệ đều có các nguyên tắc làm việc, thiết kế cấu trúc và quy trình sản xuất riêng, khiến chúng phù hợp với các lĩnh vực ứng dụng riêng biệt.
Bảng cảm ứng PCAP (Điện dung dự kiến) đạt được khả năng điều khiển cảm ứng chính xác bằng cách phát hiện những thay đổi trong điện trường, trong khi bảng cảm ứng điện trở đạt được điều này bằng cách phát hiện các biến thể tín hiệu điện do tiếp xúc vật lý giữa các lớp dẫn điện gây ra.
Mặc dù cả hai công nghệ đều cho phép người dùng tương tác trực tiếp với màn hình nhưng chúng khác nhau đáng kể về vật liệu, cấu hình điện cực và quy trình lắp ráp.

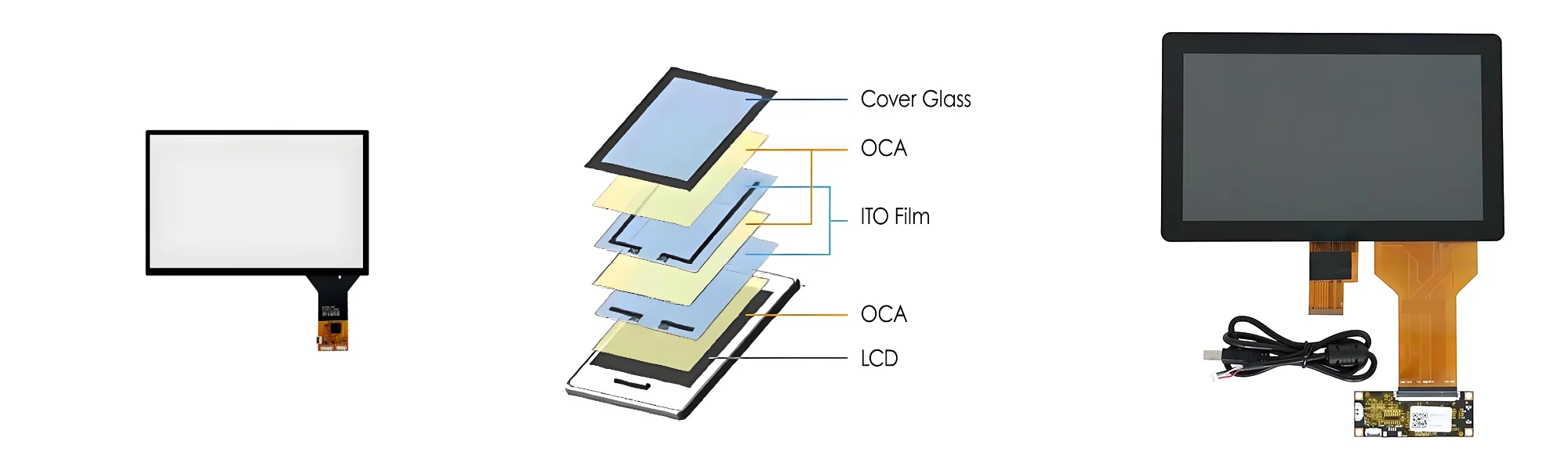

Cấu trúc của bảng cảm ứng PCAP bao gồm các thành phần sau:
● Kính che phủ hoặc các thành phần bề mặt che phủ thích hợp khác
● Lớp điện cực dẫn điện trong suốt
● Vật liệu cách nhiệt và hỗ trợ (ví dụ: OCA, SCA)
● Mạch in linh hoạt (FPC)
● Bảng điều khiển màn hình cảm ứng
Mỗi cấu hình mang lại sự cân bằng khác nhau giữa hiệu suất quang học, tính chất cơ học, độ dày và chi phí, khiến chúng có thể thích ứng với các tình huống ứng dụng khác nhau.

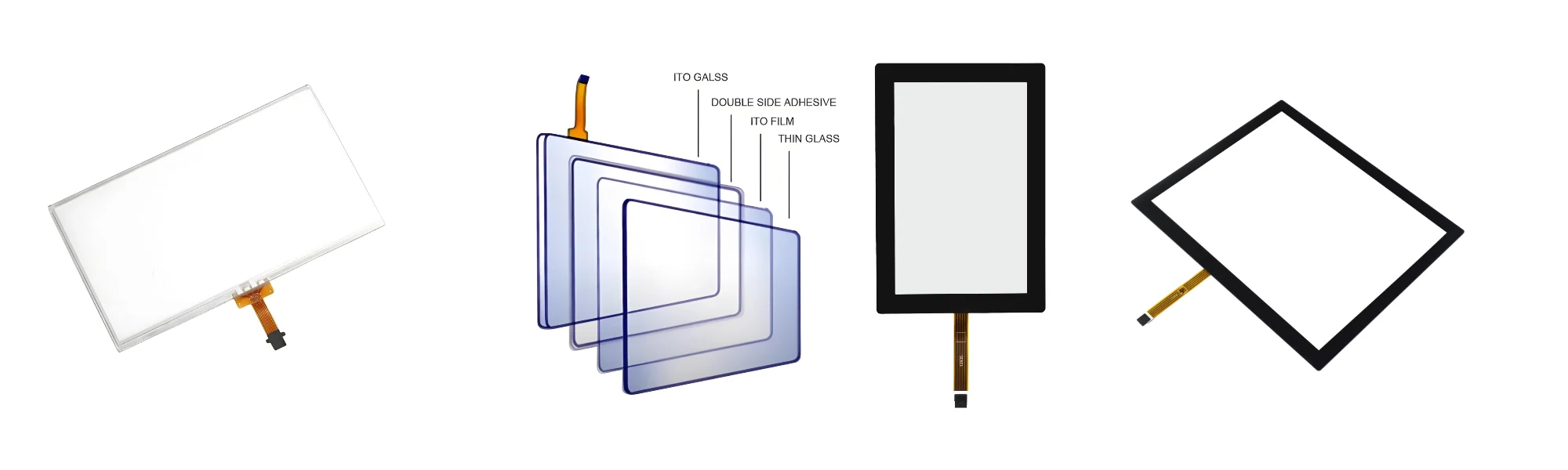

Cấu trúc của bảng điều khiển cảm ứng điện trở thường bao gồm hai lớp dẫn điện được ngăn cách bởi các chấm cách điện cực nhỏ.
Lớp trên cùng thường là một màng dẻo được phủ một vật liệu dẫn điện trong suốt, trong khi lớp dưới cùng là thủy tinh hoặc chất nền khác có lớp phủ dẫn điện.
Khi người dùng ấn vào bề mặt màn hình, lớp trên cùng sẽ biến dạng để tiếp xúc với lớp dẫn điện phía dưới. Bộ điều khiển sau đó sẽ đo các tín hiệu điện thu được để xác định vị trí chạm chính xác.
Tùy thuộc vào yêu cầu thiết kế cụ thể, nó cũng có thể bao gồm lớp phủ bảo vệ, băng dán cạnh, cáp mềm và các bộ phận hỗ trợ cơ khí.
Nguyên lý làm việc dựa trên áp suất này không chỉ cho phép màn hình cảm ứng điện trở hỗ trợ thao tác bằng tay trần mà còn khiến chúng tương thích với thao tác đeo găng và sử dụng bút cảm ứng hoặc vật cứng thích hợp.
Việc sản xuất bảng cảm ứng điện dung PCAP yêu cầu kiểm soát chính xác các dấu vết dẫn điện, bề mặt quang học, độ chính xác căn chỉnh và kết nối điện.
Mặc dù quy trình sản xuất khác nhau tùy thuộc vào vật liệu cảm biến và thiết kế cấu trúc, các giai đoạn sản xuất chính thường bao gồm các bước sau.
Quy trình sản xuất bao gồm việc kiểm tra kính che, chất nền cảm biến, vật liệu dẫn điện trong suốt, Mạch in linh hoạt (FPC), băng dính và các thành phần khác. Chất lượng vật liệu ảnh hưởng trực tiếp đến độ rõ quang học, hiệu suất điện, độ tin cậy cán màng và độ bền cơ học của sản phẩm cuối cùng. Đối với các dự án công nghiệp, việc lựa chọn vật liệu được xác định dựa trên môi trường vận hành của thiết bị và các yêu cầu cơ học.
Tùy theo yêu cầu thiết kế, kính che phủ trải qua các quá trình như cắt, mài cạnh, khoan, đánh bóng và tăng cường hóa học. Các đường viền, logo, hoa văn trang trí và tính năng lắp đặt bằng lụa tùy chỉnh cũng có thể được áp dụng. Tùy thuộc vào khả năng tương thích của vật liệu và thiết kế đã chọn, có thể áp dụng các phương pháp xử lý bề mặt như lớp phủ chống chói (AG), chống phản chiếu (AR), chống dấu vân tay (AF) và chống nhòe. Những phương pháp xử lý này giúp màn hình cảm ứng thích ứng với các điều kiện ánh sáng, quy trình vệ sinh và yêu cầu thẩm mỹ khác nhau.
Cảm biến điện dung chứa các điện cực dẫn điện trong suốt được sắp xếp thành các mảng cụ thể để phát hiện sự thay đổi điện dung. Các mẫu dấu vết điện cực và thiết kế định tuyến xác định cách phát hiện và truyền tín hiệu cảm ứng đến bộ điều khiển.
Tùy thuộc vào công nghệ cảm biến, quy trình sản xuất có thể bao gồm khắc quang khắc, xử lý laser, in hoặc các phương pháp phù hợp khác. Độ chính xác của quá trình sản xuất là rất quan trọng vì các khiếm khuyết trong đường dẫn điện có thể ảnh hưởng tiêu cực đến hiệu suất cảm ứng và tính nhất quán của sản phẩm.
Cảm biến phải được kết nối điện với bộ điều khiển cảm ứng thông qua FPC. Quá trình liên kết đòi hỏi phải căn chỉnh chính xác và điều kiện xử lý được kiểm soát. Kết nối điện đáng tin cậy giúp giảm thiểu lỗi kết nối và đảm bảo liên lạc ổn định giữa cảm biến và bộ điều khiển.
Kính che và cảm biến được dán lại với nhau bằng chất kết dính trong suốt thích hợp. Chất lượng cán ảnh hưởng trực tiếp đến hình thức bên ngoài, hiệu suất quang học và tính toàn vẹn cơ học của sản phẩm. Trong quá trình sản xuất, phải kiểm soát chặt chẽ bụi, bong bóng, sai lệch căn chỉnh và lỗi bám dính.
Các bảng cảm ứng điện dung PCAP đã hoàn thiện trải qua quá trình kiểm tra về hình thức bên ngoài, phản hồi cảm ứng, tính liên tục của điện cực và khả năng tương thích với bộ điều khiển mục tiêu. Đối với các dự án cụ thể, thử nghiệm bổ sung có thể bao gồm hiệu suất cảm ứng đa điểm, vận hành bằng tay có đeo găng, vận hành chống nước, vận hành ở nhiệt độ rộng và thử nghiệm Khả năng tương thích điện từ (EMC).
Lựa chọn vật liệu chủ yếu phải dựa trên kịch bản ứng dụng để tránh sử dụng kỹ thuật quá mức và tăng chi phí không cần thiết. Không nên coi các thử nghiệm nâng cao này là cấu hình tiêu chuẩn cho mọi bảng cảm ứng PCAP.
Bảng điều khiển cảm ứng điện trở 4 dây thường bao gồm một màng dẫn điện linh hoạt phía trên và một chất nền dẫn điện phía dưới, được ngăn cách bằng các chấm cách điện.
Trong một thiết kế thông thường, chất nền phía dưới mang các điện cực trục X, trong khi lớp màng trên mang các điện cực trục Y. Khi áp suất làm cho hai bề mặt dẫn điện tiếp xúc, bộ điều khiển sẽ cấp điện áp vào bộ điện cực tương ứng và đo các tín hiệu thu được để tính toán tọa độ tiếp xúc. Quy trình sản xuất thường bao gồm:
● Chuẩn bị vật liệu: Chọn màng PET, chất nền dẫn điện, vật liệu đệm, băng dính và Mạch in linh hoạt (FPC) dựa trên thông số kỹ thuật của bảng điều khiển.
● Xử lý lớp dẫn điện: Sử dụng các quy trình sản xuất thích hợp để chế tạo các bề mặt điện trở và điện cực.
● Hình thành các chấm cách điện: In các chấm cách điện đồng nhất trên nền dẫn điện để đảm bảo các lớp dẫn điện vẫn tách biệt khi bảng không được ép.
● Sàng lọc lụa và Xử lý ngoại vi: Sản xuất các đường viền trang trí, hoa văn cách nhiệt hoặc các tính năng cụ thể khác theo yêu cầu.
● Cán và lắp ráp: Căn chỉnh và lắp ráp lớp màng trên và lớp nền dưới trong khi vẫn duy trì khoảng cách cần thiết và các đặc tính cơ học.
● Kết nối và kiểm tra FPC: Hoàn thành các kết nối điện, sau đó là kiểm tra tọa độ, điện trở, hình thức và chức năng.
Bảng điều khiển cảm ứng điện trở 4 dây là một giải pháp tiết kiệm chi phí.
Bảng điều khiển cảm ứng điện trở 5 dây có cấu hình điện cực khác so với phiên bản 4 dây. Trong một thiết kế điển hình, chất nền dẫn điện phía dưới đóng vai trò là bề mặt cảm biến, với các điện cực ở bốn góc thiết lập điện trường đo, trong khi màng dẫn điện phía trên chủ yếu hoạt động như một lớp cảm biến điện áp.
Bảng điều khiển cảm ứng điện trở 8 dây được xây dựng dựa trên kiến trúc 4 dây truyền thống bằng cách bổ sung thêm các kết nối bổ sung để đạt được các phép đo điện ổn định hơn.
Việc chọn màn hình cảm ứng thích hợp tùy thuộc vào tình huống ứng dụng cụ thể:
Bảng cảm ứng điện trở 4 dây phù hợp nhất cho các ứng dụng có hạn chế về chi phí.
Bảng cảm ứng điện trở 5 dây rất lý tưởng cho các ứng dụng công nghiệp liên quan đến hoạt động tần số cao, tiếp xúc thường xuyên và tuổi thọ dài dự kiến.
Bảng điều khiển cảm ứng điện trở 8 dây phù hợp với môi trường khắc nghiệt đòi hỏi độ ổn định vượt trội.

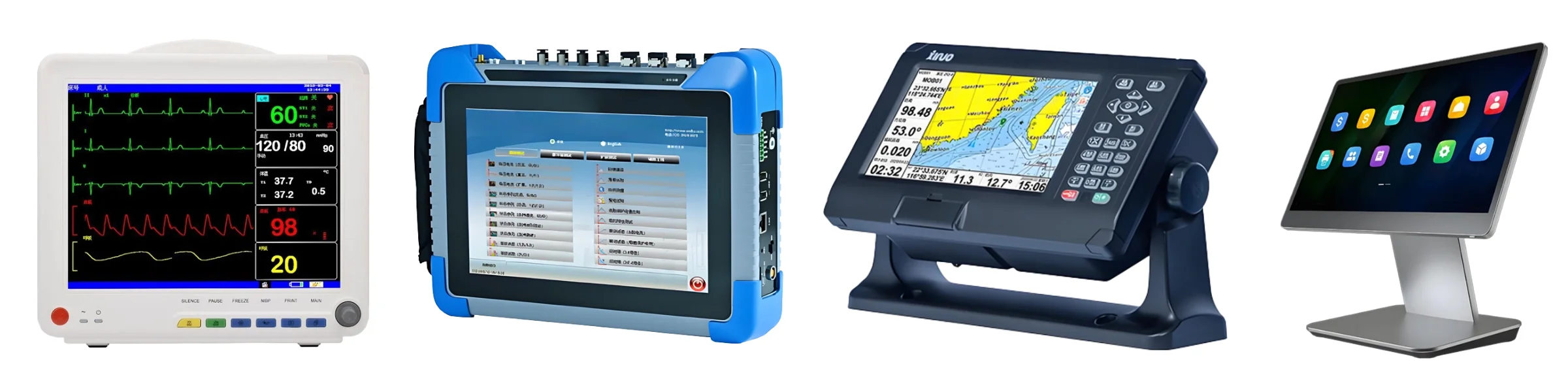

Các môi trường công nghiệp khác nhau có những yêu cầu khác nhau về sự kết hợp giữa hiệu suất cảm ứng, độ bền, chất lượng quang học và tính linh hoạt khi vận hành.
Tự động hóa công nghiệp và giao diện người-máy (HMI)
Bảng điều khiển công nghiệp thường yêu cầu phản hồi cảm ứng ổn định, hoạt động đáng tin cậy và khả năng tương thích với hệ thống điều khiển thiết bị.
Màn hình cảm ứng PCAP lý tưởng cho các giao diện yêu cầu bề mặt kính, thao tác trực quan và khả năng cảm ứng đa điểm. Ngược lại, công nghệ điện trở phù hợp cho các ứng dụng yêu cầu đầu vào dựa trên áp suất hoặc khả năng tương thích với nhiều loại găng tay và bút cảm ứng khác nhau.
Thiết bị y tế
Dụng cụ y tế yêu cầu bề mặt dễ làm sạch, kích thước cơ học được kiểm soát và phản hồi cảm ứng đáng tin cậy.
Bảng cảm ứng PCAP có thiết kế mặt trước bằng kính mịn, trong khi bảng điện trở rất phù hợp cho các thiết bị ưu tiên áp suất đầu vào và khả năng tương thích với các công cụ trỏ chuyên dụng.
Ki-ốt tự phục vụ và thiết bị công nghiệp
Các ki-ốt tự phục vụ, máy bán hàng tự động, máy in và giao diện thiết bị có thể yêu cầu kính che phủ tùy chỉnh, kích thước lắp đặt, định tuyến FPC và khả năng tương thích của bộ điều khiển.
Bảng cảm ứng PCAP mang lại trải nghiệm người dùng hiện đại, trong khi công nghệ điện trở phù hợp hơn cho các ứng dụng có yêu cầu đầu vào cụ thể hoặc hạn chế về chi phí nghiêm ngặt.
Phương tiện đi lại và thiết bị ngoài trời
Hệ thống đường sắt, điện tử hàng hải, trạm sạc và thiết bị đầu cuối điều khiển ngoài trời thường phải đối mặt với những thách thức như biến động nhiệt độ, độ ẩm, độ rung hoặc ánh sáng xung quanh cao.
Trong các ứng dụng này, màn hình cảm ứng phải được đánh giá là một phần không thể thiếu của hệ thống tổng thể. Các yếu tố như kính che, thiết kế niêm phong, chất kết dính, cài đặt bộ điều khiển, độ sáng màn hình và phương pháp lắp cơ học đều ảnh hưởng đến độ tin cậy tổng thể.
Cho dù sử dụng PCAP hay công nghệ điện trở, người ta không thể cho rằng chúng vốn có khả năng chống thấm nước, có thể đọc được dưới ánh sáng mặt trời hoặc bảo vệ môi trường nếu không có thiết kế và xác nhận phù hợp.
Khi lựa chọn nhà cung cấp phù hợp, nên xem xét các yếu tố sau:
● Có kinh nghiệm về PCAP và cấu trúc bảng cảm ứng điện trở
● Có sẵn các cấu hình điện trở 4 dây, 5 dây và 8 dây
● Khả năng lựa chọn vật liệu và tùy chỉnh cấu trúc
● Kiểm soát quá trình chế tạo cảm biến, sàng lọc lụa, cán màng và lắp ráp
● Khả năng tương thích với FPC và bộ điều khiển cảm ứng
● Độ chính xác về kích thước, cùng với hồ sơ và quy trình kiểm soát chất lượng toàn diện
● Hỗ trợ tạo mẫu và tính nhất quán trong sản xuất hàng loạt
● Hiệu quả truyền thông kỹ thuật và khả năng cung cấp lâu dài
Chúng tôi cung cấp các giải pháp bảng cảm ứng tùy chỉnh cho các dự án OEM và ODM, hỗ trợ khách hàng đánh giá toàn diện cấu trúc, vật liệu, kích thước, kết nối điện và yêu cầu ứng dụng của bảng cảm ứng.
Cho dù bạn yêu cầu bảng cảm ứng điện dung PCAP hay bảng cảm ứng điện trở 4 dây, 5 dây và 8 dây, chúng tôi đều có thể chọn giải pháp cơ học tối ưu đáp ứng các yêu cầu về chức năng, cơ học và môi trường của thiết bị của bạn.
Chào mừng bạn đến liên hệSKY-TDMđể thảo luận về bảng cảm ứng điện dung PCAP, bảng cảm ứng điện trở 4 dây, 5 dây và 8 dây, đồng thời để chúng tôi điều chỉnh giải pháp bảng cảm ứng cho dự án tiếp theo của bạn.
