Khi lựa chọn bảng điều khiển cảm ứng điện dung cho các thiết bị công nghiệp hiện nay, trọng tâm chính thường là kích thước màn hình, điểm tiếp xúc, mặt kính và lớp phủ quang học. Tuy nhiên, không nên bỏ qua một thông số kỹ thuật quan trọng: giao diện tín hiệu cảm ứng.
Sự khác biệt thực sự giữa USB và I²C đối với bảng cảm ứng điện dung công nghiệp là gì? Và quan trọng hơn, bạn nên chọn giao diện phù hợp cho dự án của mình như thế nào?
Đối với khách hàng OEM và ODM, sự lựa chọn phần lớn phụ thuộc vào hệ thống máy chủ, kiến trúc bộ điều khiển, môi trường phần mềm và thiết kế cơ khí.
SKY-TDM cung cấp bảng cảm ứng điện dung tùy chỉnh cho HMI công nghiệp, thiết bị y tế, hệ thống nhúng, thiết bị đầu cuối thông minh và ứng dụng tự động hóa, có hỗ trợ USB, I²C và các tùy chọn giao diện khác.
Nó truyền dữ liệu cảm ứng đến hệ thống máy chủ bằng giao thức truyền thông USB. Vì USB là một trong những giao diện ngoại vi phổ biến nhất nên đây là lựa chọn lý tưởng để kết nối với PC công nghiệp, nền tảng Windows/Linux/Android, ki-ốt tự phục vụ, màn hình thương mại và máy tính nhúng.
Ưu điểm lớn nhất của USB là sự tiện lợi của nó. Các nhóm phát triển có thể dễ dàng kết nối bảng cảm ứng với hệ thống máy chủ mà không cần thiết kế các mạch giao tiếp chuyên dụng trên PCB chính, giúp giảm đáng kể thời gian phát triển sản phẩm.
I²C là giao diện truyền thông nối tiếp phổ biến trong các hệ thống nhúng.
Bảng điều khiển cảm ứng I2C giao tiếp trực tiếp với bộ vi điều khiển hoặc bộ xử lý thông qua bus I2C, khiến chúng trở nên lý tưởng cho các thiết kế phần cứng tùy chỉnh.
Ví dụ: nếu một dự án công nghiệp đã có bảng điều khiển chính, thì thường nên kết nối bộ điều khiển cảm ứng với bộ xử lý thông qua I²C. Trong trường hợp này, I²C hoạt động như một phần không thể tách rời của kiến trúc phần cứng, không chỉ là một thiết bị ngoại vi bên ngoài.
| Tính năng | Bảng điều khiển cảm ứng USB | Bảng điều khiển cảm ứng IIC |
| Phương pháp tích hợp | Thiết bị ngoại vi bên ngoài | Giao tiếp nhúng |
| Máy tính công nghiệp | Xuất sắc | Ít thuận tiện hơn |
| MCU nhúng | Khả thi | Xuất sắc |
| Khả năng tương thích hệ điều hành | Nói chung là thuận tiện | Yêu cầu tích hợp hệ thống |
| Phát triển | Nhanh hơn cho nhiều dự án dựa trên PC | Yêu cầu phát triển phần cứng/chương trình cơ sở |
| Tích hợp PCB | Ít trực tiếp hơn | Tích hợp cao |
| Ứng dụng cáp | Linh hoạt hơn | Phù hợp hơn với các kết nối ngắn |
| Tùy chỉnh phần cứng | Tốt | Xuất sắc |
| sử dụng điển hình | HMI, kiosk, thiết bị đầu cuối dựa trên PC | HMI nhúng, thiết bị tùy chỉnh |

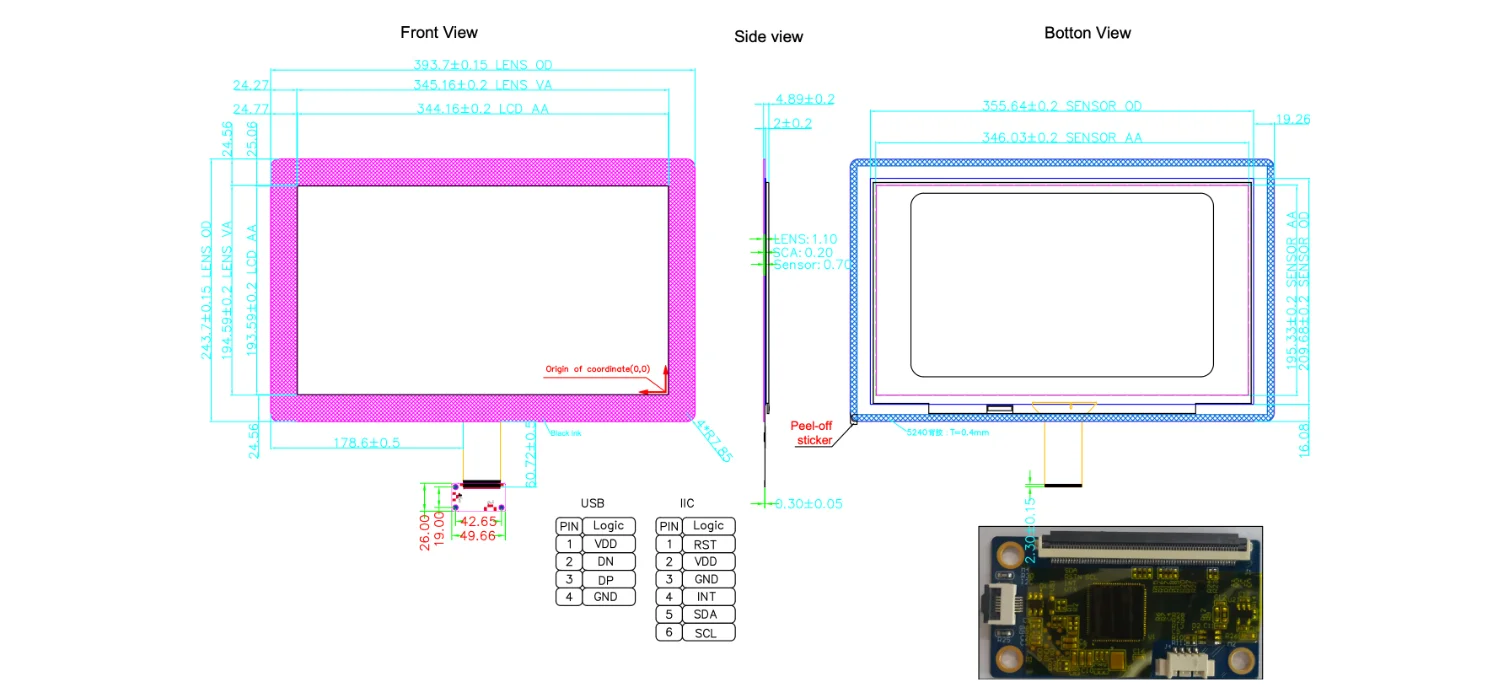

Đây là lý do tại sao kích thước bảng cảm ứng giống nhau có thể có ở cả phiên bản USB và IIC.
Công nghệ cảm ứng có thể giống nhau nhưng phương pháp tích hợp hệ thống lại khác.
●Tích hợp dễ dàng hơn: Đối với hệ thống HMI công nghiệp, bảng cảm ứng USB dễ tích hợp hơn vì nền tảng máy chủ đã hỗ trợ USB.
●Khả năng tương thích nền tảng tuyệt vời: Các hệ điều hành phổ thông trên thị trường vốn hỗ trợ USB, khiến USB trở thành giao diện tiêu chuẩn cho Windows, Android và Linux.
●Lý tưởng cho Hệ thống HMI độc lập: Khi sử dụng máy tính độc lập hoặc PC nhúng, USB cung cấp kết nối liên lạc thuận tiện.
●Tăng tốc phát triển: Trong giai đoạn đầu của dự án, USB cho phép đánh giá nhanh khả năng sử dụng của bảng cảm ứng mà không cần phải phát triển trước các giao diện giao tiếp chuyên dụng.
●Được thiết kế để tích hợp nhúng: Khi bảng cảm ứng được tích hợp trực tiếp vào hệ thống nhúng, giao diện I²C là lựa chọn phù hợp nhất.
●Kiến trúc xe buýt đơn giản: I²C sử dụng cấu trúc giao tiếp hai dây, rất hấp dẫn đối với các PCB nhúng có tài nguyên giao diện hạn chế.
●Kiểm soát phần cứng tốt hơn: Đối với những khách hàng tự phát triển bảng điều khiển và chương trình cơ sở của riêng mình, giao diện I²C cung cấp khả năng kiểm soát tốt hơn đối với kiến trúc giao tiếp cảm ứng.
●Lý tưởng cho các thiết bị tùy chỉnh: I²C đặc biệt hữu ích cho các thiết bị OEM nơi bảng cảm ứng và bảng điều khiển chính được thiết kế đồng bộ.
Các giao diện khác nhau mang lại những ưu điểm khác nhau và không có giao diện cảm ứng nào phù hợp với tất cả các kịch bản HMI công nghiệp. Bạn có thể tham khảo hướng dẫn sau:
●PC công nghiệp + Bảng cảm ứng: USB nhìn chung là lựa chọn thuận tiện hơn.
●MCU + Bảng cảm ứng nhúng: I²C thường là lựa chọn tối ưu.
●Bảng điều khiển tùy chỉnh: I²C cung cấp khả năng tích hợp phần cứng sâu hơn.
●Tạo mẫu nhanh: USB có thể đơn giản hóa việc kiểm tra và đánh giá ban đầu.
●Sản xuất hàng loạt: Cả USB và I²C đều khả thi; quyết định cuối cùng phải dựa trên kiến trúc phần cứng và phần mềm thực tế.
Màn hình cảm ứng của chúng tôi hiện cung cấp nhiều loại sản phẩm màn hình cảm ứng điện dung USB/I²C, bao gồm các kích thước màn hình khác nhau cho HMI công nghiệp và các ứng dụng nhúng.
Đây là một câu hỏi rất quan trọng.
Mặc dù giao diện truyền thông chịu trách nhiệm truyền dữ liệu cảm ứng nhưng trải nghiệm cảm ứng tổng thể được xác định bởi sự kết hợp của nhiều yếu tố. Chúng chủ yếu bao gồm: thiết kế cảm biến cảm ứng, IC cảm ứng, chương trình cơ sở, định tuyến cảm biến, độ dày kính che, hỗ trợ cảm ứng bằng găng tay, môi trường EMI/ESD, quy trình cán quang và hệ thống máy chủ. Do đó, việc lựa chọn giữa USB và I2C chỉ là một bước trong quá trình phát triển bảng điều khiển cảm ứng công nghiệp và không ảnh hưởng đến hiệu suất cảm ứng.
Khi bắt đầu thiết kế dự án, bạn có thể xác định giao diện phù hợp dựa trên năm điểm chính sau:
●Kiểm tra Nền tảng máy chủ: Bảng cảm ứng sẽ được kết nối với PC công nghiệp, bo mạch chủ Android, hệ thống Linux hay MCU?
●Kiểm tra Bộ điều khiển chính: Bo mạch chủ đã cung cấp giao diện USB hoặc I²C chưa?
●Kiểm tra cấu trúc cơ khí: Bộ điều khiển bảng cảm ứng sẽ được đặt ở đâu? Cáp FPC hoặc cáp ribbon nên dài bao nhiêu? Đầu nối sẽ được lắp đặt ở đâu?
●Kiểm tra Môi trường Phần mềm: Nhóm phát triển đã có hỗ trợ trình điều khiển hoặc chương trình cơ sở cần thiết chưa?
●Kiểm tra kế hoạch sản xuất: Nếu sản phẩm sắp được đưa vào sản xuất hàng loạt, việc lựa chọn giao diện phải được xác nhận trước khi thiết kế PCB cuối cùng.
Không nên lựa chọn bảng điều khiển cảm ứng công nghiệp chuyên nghiệp chỉ dựa trên kích thước màn hình. Một giải pháp hoàn chỉnh đòi hỏi phải xem xét toàn diện các yếu tố sau:
Công nghệ cảm ứng → Cảm biến → IC điều khiển → Giao diện → Kính che → FPC → Phần sụn → Tích hợp cơ học → Môi trường ứng dụng
Cách tiếp cận toàn diện này đặc biệt quan trọng đối với thiết bị công nghiệp, thiết bị y tế, hệ thống tự động hóa và các sản phẩm khác được thiết kế để hoạt động lâu dài.
Do đó, giao diện phù hợp không nhất thiết phải là giao diện có thông số kỹ thuật cao nhất mà là giao diện có thể được tích hợp một cách đáng tin cậy vào sản phẩm hoàn chỉnh của khách hàng.
Nếu bạn đang phát triển HMI công nghiệp, thiết bị y tế, hệ thống tự động hóa, ki-ốt tự phục vụ hoặc sản phẩm nhúng, vui lòng cung cấp kích thước màn hình cảm ứng, nền tảng máy chủ, hệ điều hành, bản vẽ cơ khí và yêu cầu giao diện.
SKY-TDMbảng cảm ứng có thể đề xuất cấu hình giao diện và bảng cảm ứng phù hợp nhất cho dự án của bạn.
Hãy liên hệ với chúng tôi ngay hôm nay để có các giải pháp bảng điều khiển cảm ứng điện dung USB, I2C hoặc USB + I2C kết hợp tùy chỉnh.
