Bảng chuyển đổi LVDS sang EDP cho màn hình LCD công nghiệp

Nhiều thiết bị công nghiệp tiếp tục sử dụng bộ điều khiển đồ họa LVDS đáng tin cậy, trong khi các màn hình LCD mới hơn ngày càng áp dụng giao diện Embedded DisplayPort (eDP). Việc thay thế toàn bộ nền tảng điều khiển thường tốn kém và mất thời gian. cácBảng chuyển đổi LVDS sang EDP cho màn hình LCD công nghiệptừ SKY-TDM cung cấp giải pháp di chuyển hiệu quả bằng cách chuyển đổi tín hiệu video LVDS tiêu chuẩn thành đầu ra eDP, cho phép các nhà sản xuất OEM tích hợp màn hình LCD hiện đại mà không cần thiết kế lại kiến ​​trúc phần cứng hiện có của họ.

Được thiết kế đặc biệt cho các ứng dụng công nghiệp, bảng chuyển đổi nhỏ gọn này mang lại khả năng truyền tín hiệu ổn định, khả năng tương thích tuyệt vời và độ tin cậy lâu dài cho thiết bị tự động hóa, thiết bị y tế, hệ thống giao thông, máy tính nhúng và thiết bị đầu cuối thông minh.

Hiện đại hóa phần cứng hiện có mà không cần thay thế bộ điều khiển của bạn

Nhiều sản phẩm công nghiệp vẫn có thể sử dụng được từ 10-15 năm, trong khi công nghệ LCD phát triển nhanh hơn nhiều. Khi bảng LVDS trở nên ít sẵn có hơn và màn hình eDP trở thành tiêu chuẩn công nghiệp, các nhà sản xuất phải đối mặt với những thách thức ngày càng tăng về nguồn cung ứng.

Thay vì thiết kế lại nền tảng nhúng hoàn chỉnh, bảng chuyển đổi của SKY-TDM hoạt động như một cầu nối giao diện thông minh giữa bộ điều khiển LVDS hiện tại của bạn và các mô-đun LCD eDP mới nhất.

Cách tiếp cận này làm giảm đáng kể chi phí kỹ thuật, rút ​​ngắn chu kỳ phát triển và bảo vệ khoản đầu tư phần cứng hiện có của bạn.

Cho dù nâng cấp thiết bị công nghiệp hay thiết kế một sản phẩm mới trên nền tảng bộ xử lý hiện có, bảng chuyển đổi này đều cung cấp giải pháp hiển thị đáng tin cậy và có thể mở rộng.

Được xây dựng cho độ tin cậy công nghiệp

Môi trường công nghiệp đòi hỏi nhiều hơn từ bảng chuyển đổi hơn là chuyển đổi tín hiệu đơn giản. Để đảm bảo hoạt động lâu dài đáng tin cậy, mọi bảng chuyển đổi đều được chế tạo bằng các linh kiện điện tử cấp công nghiệp và có bố cục PCB (Bảng mạch in) được tối ưu hóa.

Điểm nổi bật về kỹ thuật:

- Thu tín hiệu chênh lệch LVDS ổn định

- Truyền tín hiệu đầu ra eDP tốc độ cao

- Kết hợp trở kháng tối ưu

- Thiết kế EMI (Nhiễu điện từ) thấp

- Trình tự năng lượng đáng tin cậy

- Các thành phần định mức nhiệt độ công nghiệp

- Thiết kế PCB nhỏ gọn (Kích thước chỉ 50×50 mm)

- Tiêu thụ điện năng thấp

- Độ ổn định lâu dài tuyệt vời

Những tính năng này giúp duy trì chất lượng hình ảnh vượt trội trong quá trình hoạt động liên tục đồng thời giảm thiểu các vấn đề như nhấp nháy màn hình, mất tín hiệu hoặc bất thường về đồng bộ hóa.

Flexible LCD Compatibility

Các nhà sản xuất LCD khác nhau thường có các thông số thời gian, sơ đồ chân đầu nối và yêu cầu khởi tạo khác nhau. Thay vì chỉ cung cấp các giải pháp tiêu chuẩn cố định, chúng tôi hợp tác chặt chẽ với khách hàng để cung cấp hỗ trợ kỹ thuật chuyên nghiệp cho khả năng tương thích LCD tùy chỉnh.

Các dịch vụ tùy chỉnh được hỗ trợ bao gồm: cấu hình độ phân giải, tối ưu hóa thời gian LCD, điều chỉnh tham số bảng eDP, lập trình EDID (Dữ liệu nhận dạng hiển thị mở rộng), tùy chỉnh chương trình cơ sở, tối ưu hóa điều khiển đèn nền, điều chỉnh đầu nối, tùy chỉnh cáp và hỗ trợ tích hợp cơ học.

Mức độ linh hoạt cao này cho phép khách hàng OEM dễ dàng tích hợp màn hình từ nhiều nhà sản xuất bảng điều khiển khác nhau với chi phí thiết kế lại phần cứng ở mức tối thiểu.

Kịch bản ứng dụng điển hình

Bảng chuyển đổi LVDS sang EDP cho màn hình LCD công nghiệp được tích hợp rộng rãi vào nhiều lĩnh vực khác nhau, bao gồm: HMI tự động hóa công nghiệp, giao diện máy CNC, PC công nghiệp nhúng, thiết bị chẩn đoán y tế, dụng cụ thí nghiệm, hệ thống điều khiển đường sắt, bộ điều khiển bảng hiệu kỹ thuật số, ki-ốt tự phục vụ, thiết bị sản xuất thông minh, hệ thống giao thông thông minh, hệ thống thị giác công nghiệp và thiết bị kiểm tra di động.

Kích thước nhỏ gọn của nó khiến nó đặc biệt thích hợp cho các ứng dụng có không gian lắp đặt hạn chế.

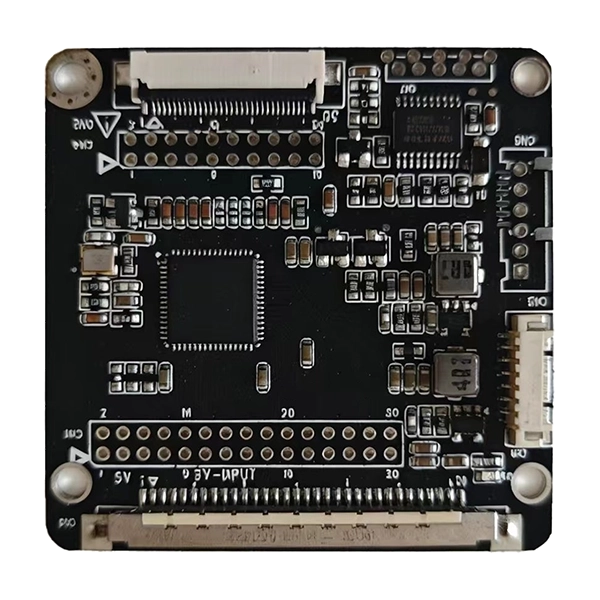

Thông số kỹ thuật

Giao diện đầu vào FI-XB30S LVDS

Giao diện đầu vào LVDS 2x15 Pin JST

Giao diện đầu ra eDP FFC-30Pin-0,5mm

Giao diện đầu ra eDP JST 2x10 Ghim

Giao diện đèn nền CVILUX 6 chân 2.0mm

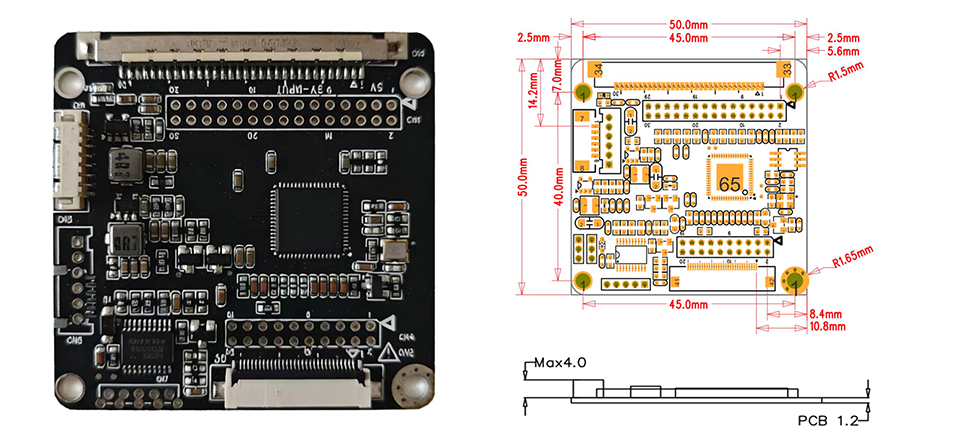

Kích thước

Tại sao nên nâng cấp từ LVDS lên màn hình LCD eDP?

Ngành công nghiệp hiển thị đang dần chuyển đổi từ giao diện LVDS sang eDP (Embedded DisplayPort). Đây là lý do tại sao các nhà sản xuất OEM thực hiện chuyển đổi:

Băng thông cao hơn:eDP hỗ trợ độ phân giải và tốc độ làm mới cao hơn so với LVDS, cho phép hiển thị 4K và tốc độ khung hình cao mà LVDS không thể xử lý.

Ít cáp hơn:eDP sử dụng ít đường tín hiệu hơn LVDS, giảm độ phức tạp định tuyến cáp nội bộ và cải thiện hiệu suất EMI.

Tiêu thụ điện năng thấp hơn:eDP hoạt động ở điện áp thấp hơn và có các tính năng tiết kiệm năng lượng, khiến nó trở nên lý tưởng cho các thiết bị chạy bằng pin và tiết kiệm năng lượng.

Chất lượng hình ảnh tốt hơn:eDP hỗ trợ độ sâu màu cao hơn và các tính năng xử lý hình ảnh nâng cao như tự làm mới bảng điều khiển và tốc độ làm mới thay đổi.

Sự sẵn có của bảng điều khiển trong tương lai:Các nhà sản xuất LCD đang ngày càng loại bỏ tấm nền LVDS để chuyển sang sử dụng eDP. Việc nâng cấp hiện đảm bảo cung cấp bảng điều khiển lâu dài mà không cần phụ thuộc vào các mẫu LVDS đã ngừng sản xuất.

Tích hợp đơn giản hóa:eDP sử dụng các đầu nối tiêu chuẩn và hệ thống cáp đơn giản hơn, giảm thời gian lắp ráp và các lỗi kết nối tiềm ẩn.

Đối với các nhà sản xuất thiết bị công nghiệp, việc di chuyển sang bảng eDP thông qua bảng chuyển đổi của chúng tôi mang đến một lộ trình thực tế cho công nghệ hiển thị hiện đại mà không cần thay thế bộ điều khiển hiện có.

Các kịch bản di chuyển phổ biến

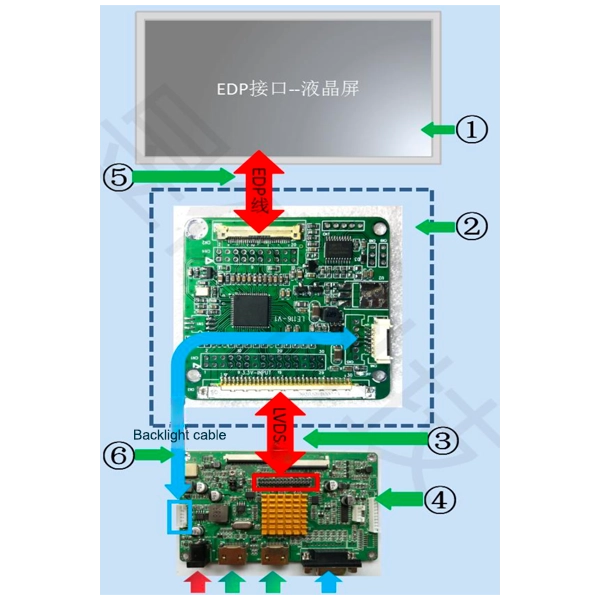

Tình huống 1: Bộ điều khiển kế thừa với nâng cấp bảng điều khiển eDP

Bộ điều khiển hiện tại của bạn hoạt động hoàn hảo nhưng chỉ xuất ra LVDS. Bảng điều khiển LVDS ban đầu đã ngừng hoạt động và chỉ có bảng thay thế eDP. Cài đặt bảng chuyển đổi của chúng tôi giữa bộ điều khiển LVDS và bảng eDP mới --- không cần thay đổi chương trình cơ sở đối với bộ điều khiển chính.

Kịch bản 2: Phát triển sản phẩm mới trên nền tảng bộ xử lý hiện có

Nền tảng bộ xử lý của bạn hỗ trợ đầu ra LVDS nhưng màn hình LCD lý tưởng cho sản phẩm mới của bạn lại sử dụng eDP. Thay vì thiết kế lại toàn bộ bo mạch chính, hãy sử dụng bo mạch chuyển đổi của chúng tôi để thu hẹp khoảng cách giao diện và đẩy nhanh thời gian đưa sản phẩm ra thị trường.

Kịch bản 3: Mua sắm bảng điều khiển đa nguồn

Để giảm rủi ro trong chuỗi cung ứng, bạn cần phải xác định đủ tiêu chuẩn của nhiều nhà cung cấp màn hình LCD --- một số cung cấp LVDS, số khác cung cấp eDP. Với bảng chuyển đổi của chúng tôi, bạn có thể chuẩn hóa trên một đầu ra bộ điều khiển (LVDS) trong khi tìm nguồn cung ứng linh hoạt cho cả hai bảng giao diện.

Kịch bản 4: Nâng cấp hiện trường thiết bị đã triển khai

Cơ sở thiết bị đã lắp đặt của bạn sử dụng bảng LVDS đang trở nên khó tìm nguồn. Bảng chuyển đổi của chúng tôi cho phép các nhóm dịch vụ thay thế bảng LVDS bị lỗi bằng bảng eDP có sẵn trong quá trình bảo trì tại hiện trường, kéo dài tuổi thọ thiết bị mà không cần nâng cấp bộ điều khiển tốn kém.

Tại sao chọn Mỹ?

Chọn đúng nhà cung cấp cũng quan trọng như chọn đúng phần cứng. Không giống như các nhà phân phối chỉ vận chuyển bảng tiêu chuẩn, SKY-TDM cung cấp sự cộng tác kỹ thuật hoàn chỉnh trong suốt dự án của bạn.

Ưu điểm cốt lõi của chúng tôi

- Nhà sản xuất màn hình cảm ứng chuyên nghiệp

- Có kinh nghiệm sâu rộng về tích hợp màn hình công nghiệp

- Phát triển phần mềm tùy chỉnh

- Dịch vụ thiết kế cáp tùy chỉnh

- Kiểm tra khả năng tương thích LCD

- ISO 9001Chứng nhận hệ thống quản lý chất lượng

- ISO 13485Chứng nhận hệ thống quản lý chất lượng thiết bị y tế

- IATF 16949Chứng nhận hệ thống quản lý chất lượng ô tô

- Tạo nguyên mẫu nhanh

- Nguồn cung dài hạn ổn định

- Hỗ trợ kỹ thuật toàn diện trước và sau sản xuất

Đội ngũ kỹ thuật của chúng tôi hợp tác chặt chẽ với các khách hàng OEM để giảm thiểu rủi ro phát triển và đẩy nhanh thời gian đưa sản phẩm ra thị trường.

Câu hỏi thường gặp

Câu hỏi 1: Bảng chuyển đổi LVDS sang EDP cho màn hình LCD công nghiệp có thể hỗ trợ bất kỳ bảng điều khiển LCD eDP nào không?

Đáp: Hầu hết các màn hình LCD eDP công nghiệp đều có thể được hỗ trợ sau khi cấu hình chương trình cơ sở. Chúng tôi khuyên bạn nên cung cấp số kiểu LCD của mình để đánh giá khả năng tương thích.

Câu hỏi 2: Có sẵn tùy chỉnh chương trình cơ sở không?

Đ: Vâng. Các tham số thời gian, độ phân giải, thông tin EDID và trình tự khởi tạo đều có thể được tùy chỉnh.

Câu 3: Bạn có thể cung cấp cáp phù hợp không?

Đ: Chắc chắn rồi. Chúng tôi sản xuất cáp LVDS, cáp eDP, cáp FFC/FPC tùy chỉnh và bộ dây nối hoàn chỉnh.

Câu hỏi 4: Bạn có thể giúp di chuyển từ màn hình LVDS lỗi thời không?

Đ: Vâng. Đây là một trong những ứng dụng phổ biến nhất của bo mạch chuyển đổi này. Chúng tôi có thể đề xuất màn hình LCD thay thế tương thích và định cấu hình bộ chuyển đổi phù hợp.

Câu 5: Bộ chuyển đổi có phù hợp cho hoạt động công nghiệp liên tục không?

Đ: Vâng. Bo mạch được thiết kế sử dụng các thành phần cấp công nghiệp dành cho hoạt động liên tục, lâu dài.

Q6: Bạn có hỗ trợ các đơn đặt hàng nguyên mẫu nhỏ không?

Đ: Vâng. Mẫu kỹ thuật có sẵn trước khi sản xuất hàng loạt.

Q7: Sản phẩm có sẵn trong bao lâu?

Đáp: Các dự án công nghiệp thường đòi hỏi vòng đời sản phẩm dài. Chúng tôi hỗ trợ cung cấp dài hạn và quản lý vòng đời cho khách hàng OEM.

Q8: Bo mạch có hỗ trợ cả đầu vào LVDS kênh đơn và kênh đôi không?

Đ: Vâng. Bảng mạch hỗ trợ cả cấu hình đầu vào LVDS một kênh (1 làn) và hai kênh (2 làn). Cấu hình phù hợp được đặt trong quá trình tùy chỉnh chương trình cơ sở dựa trên các yêu cầu về bảng điều khiển và bộ điều khiển cụ thể của bạn.

Q9: Độ phân giải tối đa được hỗ trợ bởi bảng chuyển đổi này là bao nhiêu?

Đáp: Hội đồng hỗ trợ các nghị quyết lên đến1920×1080 @ 60Hzcho đầu vào LVDS một kênh và lên đến2560×1440 @ 60Hzcho đầu vào LVDS kênh đôi, tùy thuộc vào thông số kỹ thuật của bảng điều khiển và chất lượng cáp. Đối với bảng có độ phân giải cao hơn, vui lòng liên hệ với nhóm kỹ thuật của chúng tôi để đánh giá khả năng tương thích.
