Khi thiết bị công nghiệp cần đầu vào video linh hoạt và kết nối LCD TFT đáng tin cậy,Bảng quảng cáo giao diện 2-HDMI sang LVDS TTLtừSKY-TDMcung cấp một giải pháp điều khiển thực tế. Được thiết kế để tích hợp màn hình công nghiệp, nó hỗ trợ đầu vào HDMI kép, đầu ra LVDS và TTL, chương trình cơ sở có thể định cấu hình và màn hình LCD từ 7 đến 32 inch, giúp các nhà phát triển OEM đơn giản hóa việc tích hợp phần cứng và giảm nỗ lực phát triển.
Bộ điều khiển hiển thị phải làm nhiều việc hơn là chuyển đổi tín hiệu video. Nó cần phải phù hợp với giao diện LCD, duy trì khả năng truyền hình ảnh ổn định, hỗ trợ thời gian của bảng điều khiển cần thiết và duy trì độ tin cậy trong suốt vòng đời của thiết bị. cácBảng quảng cáo giao diện 2-HDMI sang LVDS TTLđược thiết kế xoay quanh những yêu cầu thực tế này. Bằng cách chấp nhận hai nguồn video HDMI và cung cấp giao diện đầu ra LVDS hoặc RGB TTL, nó giúp các nhà thiết kế thiết bị linh hoạt hơn khi lựa chọn màn hình TFT LCD công nghiệp. Phần sụn có thể định cấu hình của nó cũng có thể được điều chỉnh theo độ phân giải, thời gian, định nghĩa giao diện, điều khiển đèn nền, cài đặt OSD và các yêu cầu khác của dự án. Điều này làm cho bo mạch phù hợp với tự động hóa công nghiệp, thiết bị y tế, ki-ốt tự phục vụ, bảng hiệu kỹ thuật số, thiết bị vận tải và hệ thống hiển thị nhúng.
Mục lục
- Bảng quảng cáo giao diện 2-HDMI đến LVDS TTL là gì?
- Tại sao đầu vào HDMI kép lại quan trọng trong màn hình công nghiệp?
- Đầu ra LVDS và TTL cải thiện khả năng tương thích với LCD như thế nào?
- Các tính năng chính cần xem xét là gì?
- Bộ điều khiển hiển thị này có thể được sử dụng ở đâu?
- Nó đơn giản hóa việc tích hợp màn hình OEM như thế nào?
- Tổng quan kỹ thuật của Ban kiểm soát
- Câu hỏi thường gặp
- Nhận giải pháp hiển thị công nghiệp tùy chỉnh
Bảng quảng cáo giao diện 2-HDMI đến LVDS TTL là gì?
Bảng AD hiển thị, thường được gọi là bảng điều khiển LCD, đóng vai trò là điểm kết nối giữa nguồn video và bảng LCD. Trong thiết bị công nghiệp, nguồn video có thể cung cấp tín hiệu HDMI trong khi màn hình TFT LCD được chọn có thể yêu cầu giao diện LVDS hoặc TTL. Bộ điều khiển dịch và xử lý tín hiệu video đến để có thể gửi đến giao diện LCD thích hợp.

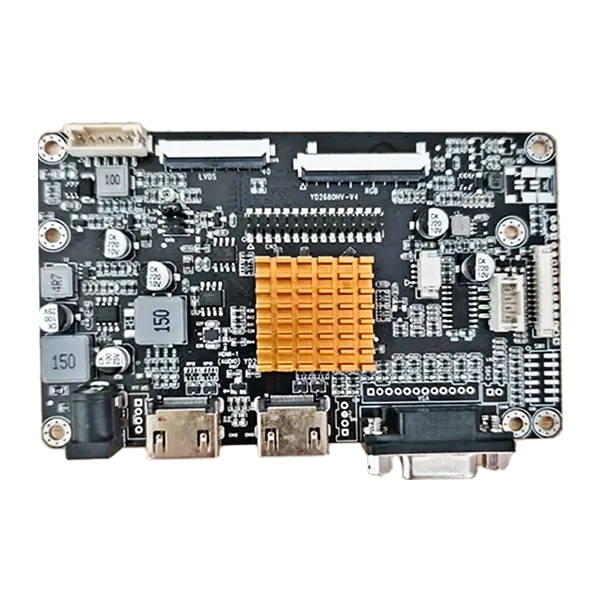

cácBảng quảng cáo giao diện 2-HDMI sang LVDS TTLđược thiết kế đặc biệt cho loại tích hợp này. Nó hỗ trợ hai đầu vào video HDMI và có thể cung cấp đầu ra LVDS hoặc RGB TTL cho các màn hình LCD LCD công nghiệp tương thích. Theo thông số kỹ thuật của sản phẩm, nó có thể được cấu hình cho màn hình TFT công nghiệp từ khoảng 7 đến 32 inch, tùy thuộc vào yêu cầu bảng điều khiển cụ thể.
Đối với các dự án OEM, phương pháp này có thể giảm nhu cầu thiết kế lại toàn bộ thiết bị điện tử hiển thị khi thay đổi kiểu bảng điều khiển hoặc cấu hình thiết bị. Thay vào đó, các kỹ sư có thể chọn cấu hình bộ điều khiển phù hợp và xác minh độ phân giải, thời gian, định nghĩa giao diện và yêu cầu về nguồn điện của LCD.
Tại sao đầu vào HDMI kép lại quan trọng trong màn hình công nghiệp?
Các hệ thống công nghiệp ngày càng sử dụng nhiều nguồn video. Ví dụ: một máy có thể cần hiển thị thông tin từ máy tính đồng thời nhận tín hiệu từ camera công nghiệp, hệ thống kiểm tra, máy tính nhúng hoặc bộ xử lý thứ cấp.
Bộ điều khiển có hai đầu vào HDMI cung cấp một cách thuận tiện để kết nối hai nguồn video kỹ thuật số và chuyển đổi giữa chúng. Điều này có thể làm cho kiến trúc hệ thống linh hoạt hơn mà không cần thêm thiết bị chuyển mạch bên ngoài trong mọi ứng dụng.
- Nhiều nguồn video:Hai đầu vào HDMI mang đến sự linh hoạt cho hệ thống hơn.
- Tích hợp hệ thống:Chuyển đổi nguồn video có thể được tích hợp vào kiến trúc hiển thị.
- Nâng cấp trang bị:Các hệ thống hiện tại có thể được điều chỉnh phù hợp với các nguồn video dựa trên HDMI mới.
- Thiết kế linh hoạt:Các kỹ sư có thể xây dựng hệ thống hiển thị xung quanh các cấu hình nguồn khác nhau.
Tính năng này đặc biệt hữu ích cho các hệ thống HMI công nghiệp, thiết bị đầu cuối điều khiển, thiết bị kiểm tra, ki-ốt và các sản phẩm khác mà tính linh hoạt của nguồn hiển thị là quan trọng.
Đầu ra LVDS và TTL cải thiện khả năng tương thích với LCD như thế nào?
Không phải tất cả các màn hình LCD đều sử dụng cùng một giao diện điện. Hai giao diện thường gặp trong các ứng dụng TFT công nghiệp là LVDS và TTL/RGB. Việc chọn sai giao diện bộ điều khiển có thể dẫn đến tình trạng không tương thích, hình ảnh không ổn định hoặc phải thiết kế lại phần cứng bổ sung.
Hỗ trợ cả đầu ra LVDS và TTL giúp các nhà thiết kế hệ thống có nhiều lựa chọn hơn khi lựa chọn màn hình LCD tương thích. Các kết nối LVDS của bộ điều khiển bao gồm các cặp tín hiệu vi sai chuyên dụng, trong khi giao diện TTL của nó cung cấp dữ liệu RGB và tín hiệu đồng bộ hóa cho các bảng tương thích.
| Giao diện | Chức năng điển hình | Giá trị tích hợp |
|---|---|---|
| LVDS | Truyền dữ liệu LCD vi sai tốc độ cao | Thích hợp cho nhiều màn hình LCD LCD công nghiệp |
| TTL / RGB | Dữ liệu hiển thị song song RGB và tín hiệu thời gian | Hỗ trợ bảng điều khiển TFT giao diện TTL tương thích |
| HDMI | Đầu vào nguồn video kỹ thuật số | Kết nối thuận tiện với các thiết bị video hiện đại |
Các kỹ sư phải luôn xác nhận chính xác kiểu LCD, độ phân giải, thông số thời gian, yêu cầu về điện áp, cấu hình đầu nối và ánh xạ chân trước khi sản xuất. Khả năng tương thích của giao diện phụ thuộc vào thông số kỹ thuật của bảng điều khiển hoàn chỉnh chứ không chỉ phụ thuộc vào tên giao diện.
Các tính năng chính cần xem xét là gì?
Việc chọn bộ điều khiển LCD công nghiệp đòi hỏi nhiều thứ hơn là kiểm tra xem các đầu nối đầu vào và đầu ra có khớp về mặt vật lý hay không. Thông số kỹ thuật điện, cấu hình chương trình cơ sở, thời gian của bảng điều khiển, yêu cầu về đèn nền và các cân nhắc về nguồn cung cấp dài hạn đều có thể ảnh hưởng đến độ tin cậy của dự án.
Đầu vào video HDMI kép
Hai đầu vào HDMI cho phép các nhà thiết kế thiết bị kết nối nhiều nguồn video kỹ thuật số và chọn nguồn phù hợp theo yêu cầu hệ thống.
Hỗ trợ đầu ra LVDS và TTL
Việc hỗ trợ cả hai loại đầu ra sẽ mở rộng phạm vi của màn hình TFT LCD tương thích và có thể giảm việc thiết kế lại phần cứng khi dự án OEM sử dụng các cấu hình hiển thị khác nhau.
Cấu hình phần mềm linh hoạt
Phần sụn có thể được tùy chỉnh theo độ phân giải LCD, thông số thời gian, định nghĩa giao diện, yêu cầu OSD, logo khởi động và các cài đặt dành riêng cho ứng dụng khác. Điều này đặc biệt có giá trị đối với thiết bị OEM và ODM nơi cấu hình bộ điều khiển tiêu chuẩn có thể không đủ.
Thiết kế theo định hướng công nghiệp
Bo mạch này dành cho các ứng dụng công nghiệp liên tục, với các cân nhắc về thiết kế tập trung vào việc xử lý tín hiệu ổn định, giảm nhiễu, tính khả dụng của thành phần và hoạt động lâu dài.
Tích hợp nhỏ gọn
Bảng điều khiển chuyên dụng có thể đơn giản hóa kiến trúc hiển thị bên trong của thiết bị nhúng, giúp các kỹ sư quản lý kết nối LCD, điều khiển đèn nền, chuyển đổi tín hiệu và các chức năng hiển thị liên quan trong nền tảng phần cứng xác định.
Bộ điều khiển hiển thị này có thể được sử dụng ở đâu?
Vì bộ điều khiển kết hợp tính linh hoạt của đầu vào HDMI với các tùy chọn đầu ra LCD LVDS và TTL nên nó có thể phục vụ nhiều ứng dụng hiển thị công nghiệp và nhúng.
| Ứng dụng | Tại sao bộ điều khiển lại hữu ích |
|---|---|
| Tự động hóa công nghiệp | Kết nối các nguồn video kỹ thuật số với bảng hiển thị TFT công nghiệp |
| Thiết bị y tế | Hỗ trợ cấu hình hiển thị tùy chỉnh cho các thiết bị chuyên dụng |
| Kiosk tự phục vụ | Cung cấp đầu vào video linh hoạt và tích hợp LCD nhúng |
| Bảng hiệu kỹ thuật số | Cho phép các nguồn nội dung dựa trên HDMI để điều khiển các màn hình LCD tương thích |
| Thiết bị vận tải | Hỗ trợ các hệ thống hiển thị nhúng yêu cầu hoạt động ổn định |
| Hệ thống nhúng | Cung cấp các giao diện có thể định cấu hình cho các thiết kế hiển thị dành riêng cho ứng dụng |
Cấu hình phù hợp tùy thuộc vào môi trường hoạt động của thiết bị, kiểu LCD, nguồn video, độ phân giải, không gian cơ học và kiến trúc nguồn. Vì lý do này, việc xác minh kỹ thuật phải được hoàn thành trước khi sản xuất hàng loạt.
Nó đơn giản hóa việc tích hợp màn hình OEM như thế nào?
Việc tích hợp màn hình có thể trở nên phức tạp khi dự án OEM yêu cầu màn hình LCD, màn hình cảm ứng, bộ điều khiển, dây cáp, chương trình cơ sở, đèn nền và cấu trúc cơ khí hoạt động cùng nhau. Bảng điều khiển có thể được cấu hình xung quanh màn hình LCD mục tiêu có thể giảm bớt một số thách thức tích hợp này.
SKY-TDM cung cấp các dịch vụ kỹ thuật hiển thị bao gồm lựa chọn LCD, cấu hình bộ điều khiển, tùy chỉnh màn hình cảm ứng, liên kết quang, kính che, cáp giao diện và các yêu cầu tích hợp màn hình liên quan. Hệ thống quản lý chất lượng của công ty bao gồm các chứng chỉ ISO 9001, ISO 13485 và IATF 16949, trong khi các bảng điều khiển phải trải qua quá trình kiểm tra chức năng trước khi xuất xưởng theo thông tin sản phẩm của công ty.
Đối với khách hàng OEM và ODM, hỗ trợ kỹ thuật có thể bao gồm:
- Độ phân giải LCD và cấu hình thời gian
- Ánh xạ chân LVDS và điều chỉnh thời gian TTL
- Tối ưu hóa phần sụn
- Kiểm soát đèn nền và độ sáng
- Cấu hình ngôn ngữ OSD
- Tùy chỉnh logo khởi động
- Cấu hình chân cáp và đầu nối
- Yêu cầu lắp đặt cơ khí
- Kết hợp màn hình LCD và bảng cảm ứng
Cách tiếp cận tích hợp này có thể đặc biệt có giá trị đối với các dự án trong đó khả năng tương thích hiển thị và tính khả dụng lâu dài của thành phần là những cân nhắc thiết kế quan trọng.
Tổng quan kỹ thuật của Ban kiểm soát
Bảng sau đây tóm tắt các đặc điểm quan trọng của giải pháp bộ điều khiển này và giải thích mức độ phù hợp thực tế của chúng trong quá trình phát triển hệ thống hiển thị.
| Thông số kỹ thuật/Tính năng | Cấu hình có sẵn | Lợi ích kỹ thuật |
|---|---|---|
| Đầu vào video | HDMI 2 × | Hỗ trợ nhiều nguồn video kỹ thuật số |
| Đầu ra LCD | LVDS và TTL/RGB | Mở rộng các lựa chọn LCD tương thích |
| Phạm vi kích thước LCD | Khoảng 7–32 inch | Thích hợp cho các định dạng hiển thị công nghiệp khác nhau |
| Phần sụn | Có thể cấu hình | Hỗ trợ các thông số hiển thị dành riêng cho dự án |
| Đầu nối LVDS | Chân JST 2×15 | Cung cấp kết nối tín hiệu hiển thị vi sai |
| LVDS FFC | 40 chân, 0,5 mm | Hỗ trợ kết nối bảng LCD tương thích |
| TTL T-CON | FFC 50 chân | Cung cấp kết nối tín hiệu RGB và thời gian |
| Giao diện đèn nền | PH2.0 6 chân | Hỗ trợ điều khiển và nguồn đèn nền tương thích |
Các định nghĩa chân thực tế và cấu hình điện phải luôn được kiểm tra dựa trên bảng dữ liệu LCD mục tiêu. Ví dụ: giao diện LVDS sử dụng các cặp tín hiệu TX vi sai, trong khi giao diện TTL bao gồm dữ liệu RGB, DE, VS, HS, DCLK và các tín hiệu điều khiển liên quan. Ánh xạ pin chính xác là điều cần thiết để tích hợp thành công.
Câu hỏi thường gặp
1. Những tấm LCD nào có thể được kết nối với bộ điều khiển này?
Bộ điều khiển có thể được cấu hình cho nhiều loại màn hình TFT LCD công nghiệp sử dụng giao diện LVDS hoặc TTL tương thích. Các bảng có kích thước khoảng 7–32 inch có thể được hỗ trợ tùy thuộc vào kiểu máy cụ thể và yêu cầu về điện. Việc cung cấp số kiểu màn hình LCD cho phép nhóm kỹ thuật xác minh tính tương thích.
2. Phần sụn có thể được tùy chỉnh cho dự án OEM không?
Đúng. Tùy chỉnh chương trình cơ sở có thể bao gồm độ phân giải LCD, thông số thời gian, định nghĩa giao diện, cài đặt OSD, logo khởi động và các yêu cầu cụ thể khác của dự án.
3. Bo mạch có hỗ trợ cả màn hình LCD LVDS và TTL không?
Đúng. Bộ điều khiển được thiết kế để cung cấp cả tùy chọn đầu ra LVDS và RGB TTL, cho phép nó hỗ trợ các cấu hình LCD TFT công nghiệp tương thích khác nhau.
4. Có thể kết nối hai nguồn HDMI cùng lúc không?
Bảng mạch cung cấp hai giao diện đầu vào HDMI, cho phép tích hợp hai nguồn video kỹ thuật số tương thích vào hệ thống hiển thị với lựa chọn nguồn theo ứng dụng đã định cấu hình.
5. Bộ điều khiển này có phù hợp cho các ứng dụng công nghiệp liên tục không?
Sản phẩm được thiết kế cho các ứng dụng công nghiệp và hoạt động liên tục, tập trung vào xử lý tín hiệu ổn định, kiểm soát nhiễu, các bộ phận hướng đến công nghiệp và cân nhắc nguồn cung cấp dài hạn.
6. SKY-TDM có thể cung cấp cụm màn hình hoàn chỉnh không?
Đúng. SKY-TDM có thể hỗ trợ các yêu cầu tích hợp màn hình rộng hơn, bao gồm màn hình LCD công nghiệp, màn hình cảm ứng điện dung hoặc điện trở, bảng điều khiển, cáp giao diện, liên kết quang học, kính phủ và các dịch vụ kỹ thuật OEM/ODM liên quan.
Nhận giải pháp hiển thị công nghiệp tùy chỉnh
Lựa chọn bộ điều khiển LCD phù hợp là một bước quan trọng trong việc xây dựng hệ thống màn hình công nghiệp ổn định. Với đầu vào HDMI kép, khả năng tương thích đầu ra LVDS và TTL, chương trình cơ sở có thể định cấu hình và hỗ trợ kỹ thuật để khớp và tích hợp LCD, bộ điều khiển này có thể giúp các nhà phát triển OEM tạo ra hệ thống hiển thị theo các yêu cầu kỹ thuật cụ thể của họ. Nếu bạn đang đánh giá một dự án HMI công nghiệp, thiết bị y tế, ki-ốt, màn hình vận chuyển hoặc thiết bị nhúng mới, hãy tìm hiểu thêm về Bảng quảng cáo giao diện 2-HDMI sang LVDS TTL vàliên hệ với chúng tôivới kiểu màn hình LCD, độ phân giải, loại giao diện, số lượng và yêu cầu dự án của bạn. SKY-TDM có thể giúp xác minh tính tương thích và phát triển giải pháp hiển thị thiết thực cho ứng dụng của bạn.
