Làm thế nào Bảng quảng cáo giao diện HDMI sang TTL có thể đơn giản hóa việc tích hợp LCD công nghiệp

Đối với các dự án hiển thị OEM cần chuyển đổi tín hiệu đáng tin cậy,Bảng quảng cáo giao diện HDMI sang TTLtừSKY-TDMcung cấp một cách thiết thực để kết nối các nguồn video HDMI với màn hình LCD LCD TTL/RGB. Điện áp bảng có thể điều chỉnh, điều khiển đèn nền LED tích hợp, chương trình cơ sở có thể tùy chỉnh và kiểu dáng công nghiệp nhỏ gọn giúp nó phù hợp với thiết bị nhúng, thiết bị đầu cuối HMI, dụng cụ y tế, thiết bị thí nghiệm và các ứng dụng hiển thị có không gian hạn chế khác.

Bảng quảng cáo giao diện HDMI sang TTL đóng vai trò là cầu nối điều khiển giữa nguồn video HDMI và bảng điều khiển LCD LCD tương thích sử dụng tín hiệu TTL/RGB. Đối với các nhà sản xuất thiết bị, giá trị của loại bộ điều khiển này vượt xa khả năng chuyển đổi tín hiệu cơ bản. Lựa chọn điện áp bảng, thời gian hiển thị, quản lý đèn nền, khớp giao diện, cấu hình chương trình cơ sở và độ tin cậy của PCB đều có thể ảnh hưởng đến sự thành công của hệ thống hiển thị nhúng. Giải pháp SKY-TDM hỗ trợ nhiều cấu hình giao diện TTL, điều chỉnh điện áp bảng 3,3V/5V, điều khiển đèn nền LED tích hợp, chương trình cơ sở có thể tùy chỉnh và đầu vào nguồn DC 8–18V. Những tính năng này giúp các kỹ sư giảm bớt mạch điện bổ sung, đơn giản hóa hệ thống dây điện, tăng tốc độ tích hợp LCD và phát triển các sản phẩm màn hình công nghiệp linh hoạt hơn.

Mục lục

1. Bảng quảng cáo giao diện HDMI sang TTL là gì?
2. Tại sao việc chuyển đổi HDMI sang TTL lại quan trọng đối với các dự án LCD LCD?
3. Các tính năng chính để đánh giá là gì?
4. Thông số kỹ thuật chính
5. Bảng có thể được sử dụng ở đâu?
6. Các kỹ sư nên tiếp cận việc tích hợp LCD như thế nào?
7. Tùy chỉnh cải thiện khả năng tương thích của dự án như thế nào?
8. Câu hỏi thường gặp
9. Kết luận và hỗ trợ dự án

Bảng quảng cáo giao diện HDMI sang TTL là gì?

Bảng quảng cáo giao diện HDMI sang TTL là bộ điều khiển LCD chuyển đổi thông tin video từ nguồn HDMI sang định dạng tín hiệu mà màn hình LCD TTL/RGB TFT tương thích có thể xử lý. HDMI được sử dụng rộng rãi trong máy tính, hệ thống nhúng, bộ điều khiển công nghiệp và các nguồn video kỹ thuật số hiện đại khác, trong khi nhiều tấm nền TFT LCD sử dụng giao diện RGB hoặc TTL song song.

Nếu không có bộ điều khiển phù hợp, các kỹ sư có thể cần phải thiết kế lại hệ thống máy chủ hoặc phát triển mạch chuyển đổi tín hiệu bổ sung. Bảng điều khiển chuyên dụng cung cấp đường dẫn tích hợp trực tiếp hơn và có thể kết hợp xử lý tín hiệu, quản lý nguồn điện của bảng điều khiển, cấu hình thời gian và điều khiển đèn nền trong một giải pháp nhỏ gọn.

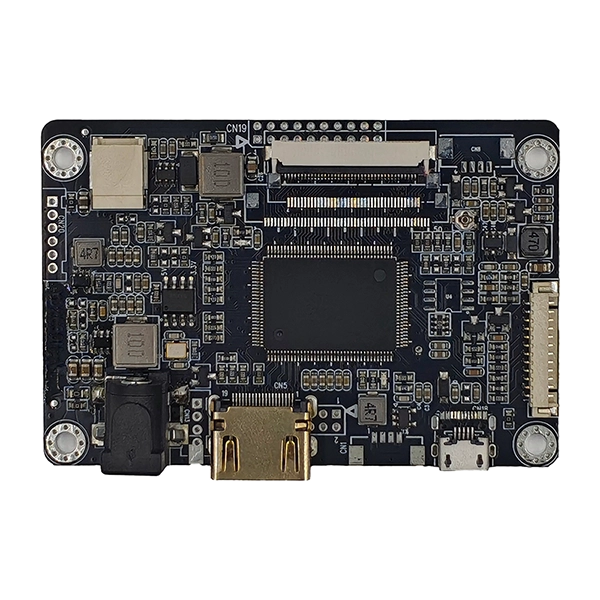

Bảng quảng cáo giao diện HDMI sang TTL SKY-TDM được thiết kế đặc biệt để tích hợp LCD công nghiệp. Theo thông số kỹ thuật sản phẩm, nó hỗ trợ cấu hình đầu ra màn hình TTL/RGB, điện áp bảng 3,3V hoặc 5V có thể điều chỉnh, trình điều khiển LED tích hợp, chương trình cơ sở có thể tùy chỉnh và phạm vi cấp nguồn DC 8–18V.

Tại sao việc chuyển đổi HDMI sang TTL lại quan trọng đối với các dự án LCD LCD?

Việc tích hợp màn hình thường liên quan đến nhiều thứ hơn là việc chọn một màn hình LCD có kích thước vật lý chính xác. Các kỹ sư cũng phải phù hợp với nguồn video, giao diện, điện áp, thời gian, đèn nền, đầu nối và cấu trúc cơ khí.

Bộ điều khiển HDMI-to-TTL thích hợp có thể giúp giải quyết một số thách thức tích hợp phổ biến:

• Tương thích giao diện:Nó cung cấp kết nối thiết thực giữa các nguồn video HDMI và tấm nền TTL/RGB TFT.
• Phù hợp với sức mạnh:Điện áp bảng điều chỉnh có thể điều chỉnh giúp đáp ứng các yêu cầu điện LCD khác nhau.
• Quản lý đèn nền:Điều khiển đèn nền LED tích hợp giúp giảm nhu cầu về mạch điều khiển riêng.
• Thích ứng phần mềm:Thời gian hiển thị và các thông số khác có thể được tùy chỉnh cho các mẫu LCD cụ thể.
• Cài đặt nhỏ gọn:Bố trí bộ điều khiển nhỏ có thể có giá trị khi không gian bao vây bị hạn chế.
• Hiệu quả phát triển:Kiến trúc bộ điều khiển sẵn sàng có thể giảm bớt khối lượng phát triển giao diện hiển thị mà nhóm OEM yêu cầu.

Các tính năng chính để đánh giá là gì?

1. Nhiều cấu hình giao diện TTL/RGB

Các bảng TFT khác nhau có thể sử dụng các cách gán chân FPC và cấu hình tín hiệu khác nhau. Bảng mạch hỗ trợ một số cách sắp xếp giao diện, bao gồm cấu hình RGB 40 chân và 50 chân, giúp các kỹ sư linh hoạt hơn khi lựa chọn bảng điều khiển phù hợp.

2. Điện áp bảng điều chỉnh

Bộ điều khiển hỗ trợ điện áp đầu ra của bảng điều khiển 3,3V và 5V có thể lựa chọn. Điều này rất quan trọng vì việc cung cấp điện áp không tương thích có thể gây mất ổn định màn hình hoặc có khả năng làm hỏng các thiết bị điện tử của bảng điều khiển. Việc lựa chọn điện áp phải luôn được xác minh theo thông số kỹ thuật điện của nhà sản xuất LCD.

3. Trình điều khiển đèn nền LED tích hợp

Mạch điều khiển đèn nền tích hợp giúp đơn giản hóa kiến ​​trúc hệ thống bằng cách kết hợp điều khiển màn hình và quản lý đèn nền LED trên cùng một bảng. Giao diện đèn nền cung cấp các kết nối liên quan đến nguồn, BẬT/TẮT và liên quan đếnPWM/Vadj để điều khiển cấp hệ thống.

4. Phần sụn có thể tùy chỉnh

Màn hình LCD yêu cầu các thông số thời gian thích hợp để hiển thị hình ảnh một cách chính xác. Tùy chỉnh chương trình cơ sở có thể bao gồm các thông số như độ phân giải, thời gian, hướng hiển thị, logo khởi động và cấu hình OSD, tùy thuộc vào yêu cầu của dự án.

5. Thiết kế theo định hướng công nghiệp

Thiết bị công nghiệp có thể hoạt động liên tục và có thể gặp nhiễu điện, biến đổi nhiệt độ và hạn chế về không gian. Bộ điều khiển được thiết kế với khả năng quản lý nguồn ổn định, định tuyến tín hiệu được tối ưu hóa và kỹ thuật chú trọng EMI để hỗ trợ các ứng dụng nhúng có yêu cầu khắt khe.

Thông số kỹ thuật chính

Bảng sau đây tóm tắt các thông số kỹ thuật chính được công bố của Bảng quảng cáo giao diện HDMI To TTL:

Các kỹ sư nên xác nhận các thông số kỹ thuật hoàn chỉnh về điện, thời gian, cơ khí và đầu nối đối với màn hình LCD đã chọn trước khi đặt hàng hoặc bắt đầu sản xuất hàng loạt.

Bảng có thể được sử dụng ở đâu?

Kiến trúc nhỏ gọn và giao diện hiển thị có thể định cấu hình giúp Bảng quảng cáo giao diện HDMI To TTL trở nên hữu ích cho nhiều ứng dụng nhúng. Các trường hợp sử dụng điển hình bao gồm:

• HMI công nghiệp:Kết nối máy tính công nghiệp hoặc bộ điều khiển với màn hình vận hành TFT nhỏ gọn.
• Dụng cụ y tế:Cung cấp giao diện hiển thị cho thiết bị chẩn đoán, giám sát và phòng thí nghiệm.
• Thiết bị kiểm tra di động:Hỗ trợ màn hình nhỏ gọn trong đó quản lý năng lượng và không gian PCB là quan trọng.
• Tự động hóa tòa nhà:Các mô-đun hiển thị ổ đĩa được sử dụng trong các thiết bị đầu cuối điều khiển và giám sát.
• Thiết bị an ninh:Tích hợp màn hình TFT vào các thiết bị giám sát và điều khiển nhỏ gọn.
• Thiết bị đầu cuối nhúng:Cung cấp kết nối HDMI-to-TTL cho các thiết bị thông minh và công nghiệp tùy chỉnh.

Các ứng dụng này thường có chung yêu cầu: truyền hình ảnh ổn định, khả năng tương thích bảng điều khiển có thể dự đoán được, cài đặt nhỏ gọn và bộ điều khiển có thể thích ứng với cấu hình LCD cuối cùng.

Các kỹ sư nên tiếp cận việc tích hợp LCD như thế nào?

Một dự án hiển thị đáng tin cậy nên bắt đầu với thông số kỹ thuật của màn hình LCD thay vì chỉ chọn bộ điều khiển dựa trên đầu nối đầu vào. Kiểm tra khả năng tương thích có cấu trúc có thể ngăn chặn việc thiết kế lại tốn kém sau này trong quá trình phát triển.

1. Xác định mô hình LCD:Xác nhận số bộ phận và bảng dữ liệu chính xác của bảng điều khiển.
2. Kiểm tra giao diện:Xác minh xem bảng điều khiển có sử dụng cấu hình chân TTL/RGB được yêu cầu hay không.
3. Xác nhận điện áp:Khớp cài đặt điện áp của bảng điều khiển với thông số kỹ thuật của LCD.
4. Xác minh thời gian:Kiểm tra đồng hồ pixel, thời gian ngang, thời gian dọc, đồng bộ hóa và các thông số liên quan.
5. Phù hợp với đèn nền:Xác nhận các yêu cầu về điện áp, dòng điện, xung điện LED và cấu hình đầu nối.
6. Kiểm tra chi tiết cơ khí:Xác minh hướng FPC, vị trí đầu nối, kích thước bảng và các yêu cầu lắp đặt.
7. Kiểm tra lắp ráp hoàn chỉnh:Đánh giá độ ổn định của hình ảnh, hành vi khởi động, kiểm soát độ sáng, hiệu suất nhiệt độ và hoạt động lâu dài.

Việc cung cấp bảng dữ liệu LCD, ứng dụng dự kiến, nguồn đầu vào và các ràng buộc về vỏ cho nhà cung cấp bộ điều khiển có thể giúp quá trình so khớp hiệu quả hơn đáng kể.

Tùy chỉnh cải thiện khả năng tương thích của dự án như thế nào?

Các bo mạch điều khiển tiêu chuẩn rất hữu ích cho các ứng dụng thông thường, nhưng các sản phẩm OEM thường có những yêu cầu không thể giải quyết được bằng cấu hình chung. Do đó, việc tùy chỉnh phần sụn và phần cứng có thể trở thành một phần quan trọng trong quá trình phát triển màn hình.

SKY-TDM cung cấp các tùy chọn tùy chỉnh có thể bao gồm:

• Độ phân giải LCD và cấu hình thời gian
• Hiển thị tốc độ khung hình và điều chỉnh thông số hình ảnh
• Tùy chỉnh logo khởi động và giao diện khởi động
• Cấu hình menu OSD
• Điều chỉnh hướng hiển thị
• Kết hợp cáp TTL/RGB và đầu nối FPC
• Độ sáng đèn nền và tối ưu hóa trình tự năng lượng
• Tùy chỉnh màn hình lụa PCB và nhãn riêng
• Thích ứng gắn cơ khí

Cách tiếp cận này đặc biệt hữu ích cho các nhà sản xuất OEM đang phát triển thiết bị có kiểu màn hình LCD xác định, vỏ tùy chỉnh hoặc vòng đời sản phẩm dài. SKY-TDM cũng cung cấp khả năng tích hợp màn hình rộng hơn bao gồm bảng cảm ứng, màn hình LCD và bảng điều khiển LCD, có thể giúp đơn giản hóa việc tìm nguồn cung ứng đa thành phần.

Câu hỏi thường gặp

Câu hỏi 1: Màn hình LCD nào có thể hoạt động với Bảng quảng cáo giao diện HDMI sang TTL?

Bảng mạch được thiết kế cho các tấm nền LCD TTL/RGB TFT tương thích. Khả năng tương thích phụ thuộc vào các yêu cầu về giao diện, độ phân giải, thời gian, điện áp, đầu nối và đèn nền của bảng điều khiển. Việc cung cấp mẫu LCD chính xác giúp nhóm kỹ thuật xác minh khả năng tương thích.

Câu hỏi 2: Phần sụn có thể được tùy chỉnh cho một màn hình LCD cụ thể không?

Đúng. Phần sụn có thể được tùy chỉnh theo yêu cầu của dự án, bao gồm thời gian hiển thị, độ phân giải, hướng, logo khởi động và các cài đặt liên quan đến OSD.

Câu 3: Bo mạch có bao gồm trình điều khiển đèn nền không?

Đúng. Bộ điều khiển bao gồm trình điều khiển đèn nền LED tích hợp, giúp giảm nhu cầu sử dụng thêm mô-đun điều khiển đèn nền bên ngoài.

Q4: Bộ điều khiển hỗ trợ điện áp bảng nào?

Thông số kỹ thuật được công bố cho biết các tùy chọn điện áp bảng 3,3V và 5V có thể lựa chọn. Cài đặt chính xác phải được chọn theo thông số kỹ thuật của nhà sản xuất LCD.

Câu 5: Bo mạch có phù hợp với thiết bị công nghiệp không?

Đúng. Sản phẩm được thiết kế cho các ứng dụng định hướng công nghiệp như thiết bị đầu cuối HMI, thiết bị y tế, dụng cụ thí nghiệm, thiết bị kiểm tra di động và hệ thống điều khiển nhúng. Phạm vi nhiệt độ hoạt động được công bố của nó là -20°C đến 80°C.

Câu hỏi 6: SKY-TDM có thể cung cấp cáp phù hợp không?

Đúng. SKY-TDM hỗ trợ kết nối giao diện và cáp cho các dự án tích hợp màn hình, bao gồm cáp tín hiệu TTL/RGB tùy chỉnh và kết nối FPC.

Q7: Khách hàng OEM có thể yêu cầu nhãn hiệu tùy chỉnh không?

Đúng. Tùy chỉnh có sẵn có thể bao gồm đánh dấu màn hình lụa PCB, đóng gói nhãn riêng, chương trình cơ sở độc quyền và các yêu cầu cụ thể khác của dự án.

Kết luận và hỗ trợ dự án

Việc chọn bộ điều khiển hiển thị phù hợp có thể ảnh hưởng đáng kể đến hiệu quả và độ tin cậy của dự án LCD nhúng. Bảng quảng cáo giao diện HDMI sang TTL cung cấp cầu nối thực tế giữa nguồn video HDMI và bảng điều khiển TTL/RGB TFT đồng thời kết hợp chuyển đổi tín hiệu, quản lý nguồn điện bảng, điều khiển đèn nền và cấu hình chương trình cơ sở trong một giải pháp nhỏ gọn. Đối với các nhà sản xuất OEM, khả năng tùy chỉnh thời gian, chương trình cơ sở, cáp, đầu nối và các chi tiết cơ khí có thể đơn giản hóa hơn nữa việc phát triển sản phẩm và hỗ trợ sản xuất ổn định lâu dài.

Nếu bạn đang phát triển HMI công nghiệp, dụng cụ y tế, thiết bị thí nghiệm, máy kiểm tra di động hoặc sản phẩm màn hình nhúng khác, SKY-TDM có thể giúp đánh giá các yêu cầu hệ thống và kiểu màn hình LCD của bạn. Khám phá Bảng quảng cáo giao diện HDMI sang TTL hoặcliên hệ với chúng tôivới bảng dữ liệu LCD, các yêu cầu về giao diện, số lượng và tùy chỉnh bắt buộc để thảo luận về giải pháp bộ điều khiển hiển thị phù hợp.
