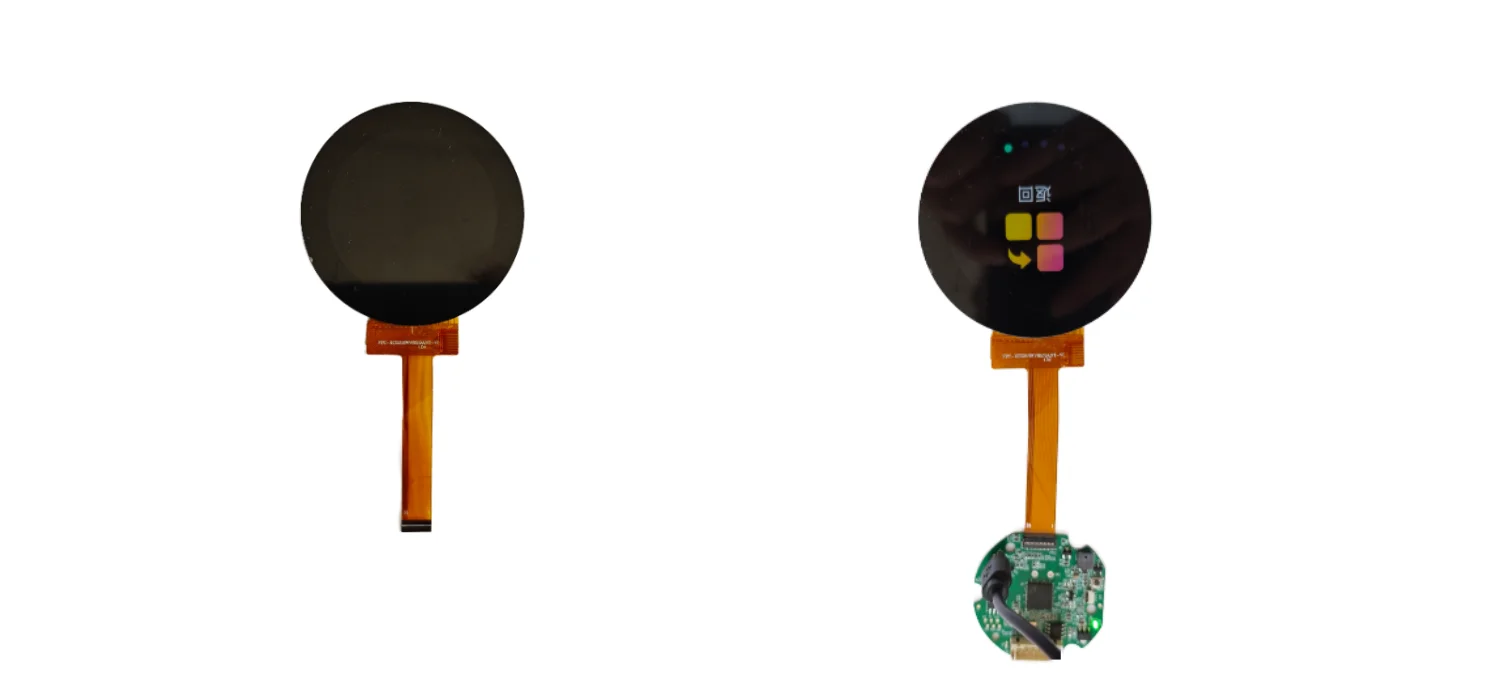

Đây là màn hình cảm ứng hình tròn 2,1 inch được thiết kế dành riêng cho các thiết bị gia dụng thông minh và bảng điều khiển nhỏ gọn. SKY-TDM có thể tùy chỉnh màn hình cảm ứng hiển thị theo cấu trúc thực tế của thiết bị của bạn và các yêu cầu về tương tác giữa người và máy (HMI).
Giải pháp hiển thị cảm ứng hình tròn 2,1 inch này có độ phân giải 480x480 và kích thước xấp xỉ 56,18 x 59,71 x 2,26 mm. Nó có cấu trúc nhỏ gọn. Nó sử dụng IC điều khiển ST7701 và hỗ trợ giao diện RGB (có thể tùy chỉnh thành giao diện MIPI).
Chúng tôi cung cấp các giải pháp hiển thị tùy chỉnh để đáp ứng nhu cầu cốt lõi của bạn và giúp bạn tích hợp liền mạch các thành phần hiển thị vào kiểu dáng công nghiệp tổng thể của thiết bị.
Màn hình tròn đang ngày càng thay thế màn hình vuông truyền thống trong các thiết bị gia dụng thông minh.
Thiết kế công nghiệp liền mạch: Màn hình tròn loại bỏ xung đột thị giác giữa màn hình hình chữ nhật và dạng cong, hình trụ thường thấy trong máy pha cà phê, máy lọc không khí và loa thông minh. Màn hình tích hợp vào hình dáng của sản phẩm chứ không phải phá vỡ nó.
Thay thế núm: Nhiều thiết bị vẫn sử dụng núm xoay vật lý để chọn nhiệt độ, tốc độ hoặc chế độ. Màn hình cảm ứng hình tròn có thể tái tạo chức năng của núm xoay bằng kỹ thuật số với các biểu tượng động, độ nhạy có thể điều chỉnh và không bị mài mòn cơ học, đồng thời cung cấp nhiều thông tin hơn mặt số được in.
Sử dụng không gian nhỏ gọn tốt hơn: Trong bảng điều khiển nhỏ, bố cục hình tròn sẽ tránh lãng phí các khu vực góc của màn hình hình chữ nhật. Mảng pixel vuông 480×480 ánh xạ tự nhiên tới khu vực xem hình tròn, tận dụng tối đa vùng hiển thị có sẵn.
Tập trung trực quan mạnh mẽ hơn: Giao diện tròn thu hút mắt người dùng vào giữa bảng điều khiển, lý tưởng cho các chức năng chính như khởi động/dừng, điều chỉnh nhiệt độ hoặc chọn chế độ trong máy pha cà phê thông minh và thiết bị nhà bếp.
Tính thẩm mỹ nhất quán trên các dòng sản phẩm: Các thương hiệu thiết bị có thể tiêu chuẩn hóa mô-đun hiển thị hình tròn trên nhiều sản phẩm: máy pha cà phê, máy lọc không khí, máy giặt, tạo ra một ngôn ngữ thiết kế thống nhất đồng thời đơn giản hóa việc mua sắm và kiểm kê.
Tích hợp cảm ứng + hiển thị: Kết hợp với liên kết quang học và cảm ứng PCAP, màn hình tròn trở thành mặt trước kín, dễ lau chùi, rất quan trọng đối với các thiết bị nhà bếp tiếp xúc với độ ẩm, dầu mỡ và vệ sinh hàng ngày.
Đối với các thiết bị gia dụng thông minh, so với cấu trúc khe hở không khí truyền thống, Liên kết quang mang lại hiệu ứng hiển thị tích hợp hơn, làm nổi bật cảm giác cao cấp của sản phẩm.
Bằng cách liên kết liền mạch bảng cảm ứng với màn hình, giải pháp này giảm thiểu hiệu quả phản xạ ánh sáng nhìn thấy được do khe hở không khí gây ra và ngăn hơi ẩm xâm nhập ở các mức độ ẩm khác nhau. Nó tạo ra bề mặt phía trước sạch sẽ hơn nhiều, đặc biệt lý tưởng cho các sản phẩm gia dụng có yêu cầu khắt khe về mặt thẩm mỹ.
Công nghệ này có thể được áp dụng rộng rãi trên nhiều thiết kế thiết bị khác nhau, chẳng hạn như máy pha cà phê thông minh, máy lọc không khí, thiết bị nhà bếp, bảng điều khiển máy giặt và lò nướng thông minh.
Với kích thước cơ học cực kỳ nhỏ gọn chỉ 56,18 × 59,71 × 2,26 mm, giải pháp màn hình cảm ứng hình tròn 2,1 inch hoàn toàn phù hợp cho các ứng dụng có hạn chế nghiêm ngặt về không gian bên trong. Độ phân giải 480x480 của nó mang lại giao diện người dùng hình vuông tích hợp liền mạch vào việc lắp ráp các bảng điều khiển nhỏ gọn.
Chúng tôi có thể thảo luận về các giải pháp tùy chỉnh với khách hàng dựa trên quy trình làm việc sau:
Kích thước màn hình → Bảng điều khiển cảm ứng → Kính phủ → Cán màng → Cấu hình giao diện → Cấu trúc cơ khí
Các dự án khác nhau có thể yêu cầu kích thước màn hình, tỷ lệ khung hình, cấu trúc lắp đặt hoặc giải pháp cảm ứng khác nhau được điều chỉnh cho phù hợp với các trường hợp sử dụng cụ thể. Do đó, chúng tôi thực sự khuyên bạn nên tích hợp phát triển tùy chỉnh vào giai đoạn thiết kế ban đầu của sản phẩm. Thông qua trao đổi chuyên sâu về nhu cầu cụ thể của bạn, chúng tôi có thể cung cấp các giải pháp tùy chỉnh ưu việt.
Cụm giải pháp màn hình cảm ứng hình tròn 2,1 inch này hỗ trợ giao diện cảm ứng I2C, cho phép chức năng cảm ứng được tích hợp liền mạch với hệ thống điều khiển chính của khách hàng.
Về hiệu suất hiển thị, màn hình có độ sáng 300 cd/m2 và tỷ lệ tương phản 800:1. Nó cung cấp góc nhìn rộng lên tới 80° theo mọi hướng và cung cấp các tùy chọn cho cả giao diện hiển thị RGB và MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | CÀI LẠI | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | CÀI LẠI | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Những đặc điểm nổi bật này đặt nền tảng thực tế cho giao diện tương tác của các thiết bị gia dụng nhỏ gọn, đáp ứng đầy đủ nhu cầu tương tác giữa người và máy (HMI) của người dùng.
Mỗi thiết bị của khách hàng đều có giao diện hiển thị độc đáo và kiểu dáng công nghiệp riêng biệt. Để phục vụ cơ sở khách hàng đa dạng của mình, chúng tôi cung cấp các dịch vụ tùy chỉnh OEM và ODM toàn diện. Chúng ta có thể thảo luận về các giải pháp phù hợp dựa trên yêu cầu cụ thể của bạn, chẳng hạn như bảng cảm ứng tùy chỉnh, mặt kính tùy chỉnh, các tùy chọn giao diện khác nhau, cáp FPC tùy chỉnh, in lụa logo cũng như các thông số quang học và độ sáng tùy chỉnh.
Ngoài giải pháp màn hình cảm ứng hình tròn 2,1 inch tham khảo của chúng tôi, chúng tôi còn cung cấp các dịch vụ tùy chỉnh bảng điều khiển màn hình tích hợp, bao gồm các tùy chọn như bảng cổng nối tiếp.
1.Xác nhận yêu cầu: Chia sẻ kích thước màn hình, độ phân giải, chức năng cảm ứng và không gian cài đặt của bạn.
2.Thiết kế giải pháp: Chúng tôi đề xuất cấu hình bảng điều khiển cảm ứng, mặt kính và giao diện.
3. Phát triển mẫu: Lắp ráp nguyên mẫu để xác nhận cơ và điện của bạn.
4.Xác minh thiết kế: Đánh giá chung về độ vừa vặn, hiệu suất cảm ứng và hiệu ứng quang học.
5. Sản xuất hàng loạt: Cung cấp hàng loạt ổn định với sự kiểm tra đầy đủ trước khi giao hàng.
Bạn nên tham gia sớm: chúng tôi có thể điều chỉnh cụm màn hình cho phù hợp với kiểu dáng công nghiệp của bạn thay vì buộc thiết kế của bạn phải xoay quanh một mô-đun tiêu chuẩn.

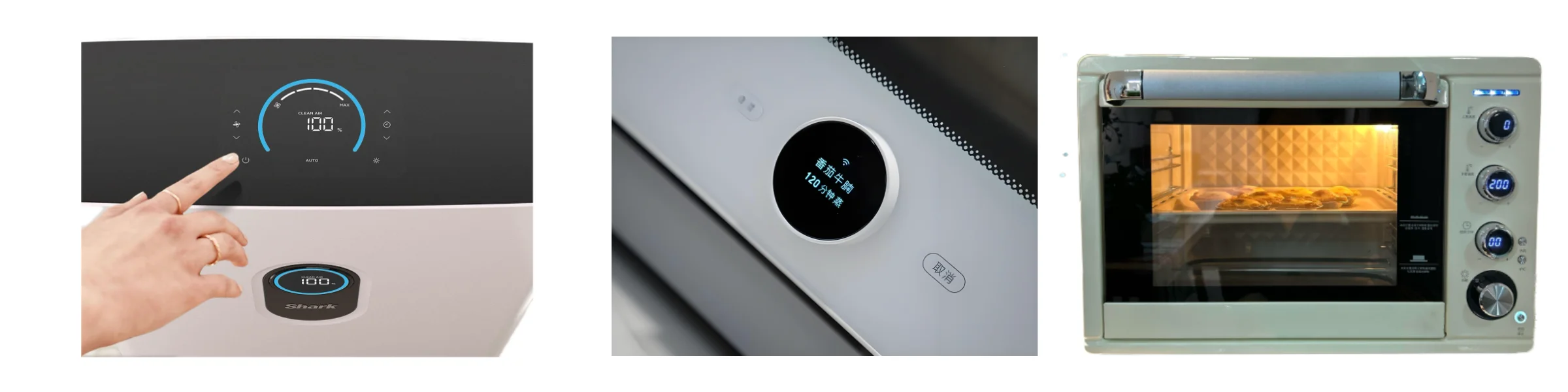

Các giải pháp hiển thị của chúng tôi có thể áp dụng rộng rãi cho nhiều sản phẩm thiết bị và nhà thông minh khác nhau, bao gồm:
Máy pha cà phê thông minh: Điều khiển cảm ứng cung cấp giao diện người dùng hiện đại và tương tác.
Máy lọc không khí: Cụm màn hình cảm ứng nhỏ gọn cho phép điều chỉnh nhanh chóng các chức năng khác nhau.
Thiết bị nhà bếp thông minh: Đối với các sản phẩm như nồi cơm điện, lò nướng và máy hút mùi, chúng tôi cung cấp màn hình cảm ứng với chức năng núm xoay.
Máy giặt & Máy sấy: Màn hình hiển thị cho phép lựa chọn nhanh các chương trình giặt và sấy, đồng thời cung cấp cái nhìn trực quan về trạng thái vận hành.
Đối với tất cả các danh mục thiết bị được đề cập ở trên, chúng tôi có thể đáp ứng các yêu cầu thông số kỹ thuật cụ thể của bạn.

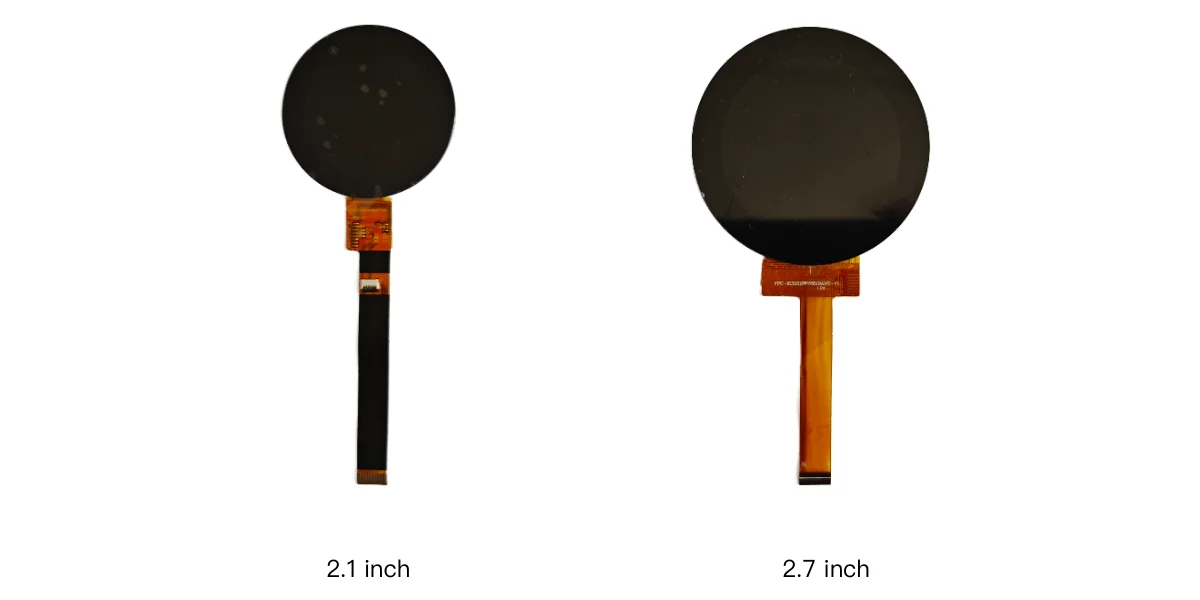

Không, chúng tôi cung cấp nhiều lựa chọn hơn. Ngoài lắp ráp 2,1 inch, chúng tôi còn cung cấp các kích thước 1,6 inch, 2,7 inch, 5 inch và các kích thước khác. Sự lựa chọn cụ thể phụ thuộc vào yêu cầu sản phẩm của bạn.
Đúng. Bảng cảm ứng có thể được tùy chỉnh hoàn toàn để đáp ứng nhu cầu của bạn, bao gồm hình dạng bên ngoài, xử lý bề mặt đặc biệt cho mặt kính, thiết kế cáp FPC, v.v.
Đúng. Chúng tôi có thể cung cấp mô-đun LCD hoặc bảng cảm ứng riêng biệt. Chúng tôi cũng hỗ trợ giải pháp chỉ dán kính, không có bảng cảm ứng.
Đúng. Loại màn hình cảm ứng nhỏ gọn này phù hợp cho các ứng dụng như máy pha cà phê thông minh, máy lọc không khí, thiết bị nhà bếp và các thiết bị đầu cuối điều khiển thông minh khác, tùy theo yêu cầu ứng dụng cuối cùng.
Đúng. Khách hàng có thể thảo luận về các yêu cầu tùy chỉnh với chúng tôi, bao gồm kích thước màn hình, bảng cảm ứng, mặt kính, cán màng toàn bộ, loại giao diện và tích hợp cơ học.
Tốt nhất, vui lòng cung cấp kích thước màn hình, độ phân giải, chức năng cảm ứng, kích thước mặt kính, không gian lắp đặt, yêu cầu giao diện, môi trường vận hành và số lượng ước tính theo yêu cầu. Ngoài ra, việc cung cấp bản vẽ sản phẩm hoặc tệp nhà ở 3D sẽ rất có lợi cho việc đánh giá cơ học của chúng tôi.
Nếu bạn đang phát triển một thiết bị gia dụng mới, chúng tôi sẽ rất vui được tham gia ngay từ đầu giai đoạn thiết kế để đánh giá toàn diện các yêu cầu tổng thể về sản phẩm của bạn.
SKY-TDM có thể hợp tác chặt chẽ với khách hàng của chúng tôi để đánh giá các nhu cầu cụ thể, bao gồm kích thước màn hình, giải pháp cảm ứng, mặt kính và bảng điều khiển tùy chỉnh. Cách tiếp cận hợp tác này giúp tạo ra một sản phẩm hoàn hảo, tránh phải thỏa hiệp thiết kế tổng thể chỉ để phù hợp với một cấu trúc tiêu chuẩn không phù hợp.
Xin vui lòng liên hệ với chúng tôi bất cứ lúc nào để thảo luận về các dự án sắp tới của bạn.
