Tóm tắt bài viết:Khi hệ thống màn hình công nghiệp phát triển, các kỹ sư thường phải đối mặt với một thách thức thực tế: kết nối các nguồn tín hiệu LVDS hiện đại với tấm nền LCD TFT vẫn dựa trên giao diện TTL/RGB. cácBảng chuyển đổi tín hiệu LVDS sang TTLtừSKY-TDMcung cấp cầu nối thực tế giữa hai công nghệ hiển thị này, giúp các nhà sản xuất thiết bị tái sử dụng màn hình LCD hiện có đồng thời giảm chi phí thiết kế lại, thời gian phát triển và độ phức tạp tích hợp. Với thiết kế PCB cấp công nghiệp, truyền tín hiệu ổn định, điều khiển đèn nền LED tích hợp, VCOM có thể điều chỉnh và hỗ trợ tùy chỉnh, loại bảng chuyển đổi này phù hợp với HMI công nghiệp, thiết bị y tế, hệ thống nhúng, thiết bị vận tải và các ứng dụng hiển thị khác.

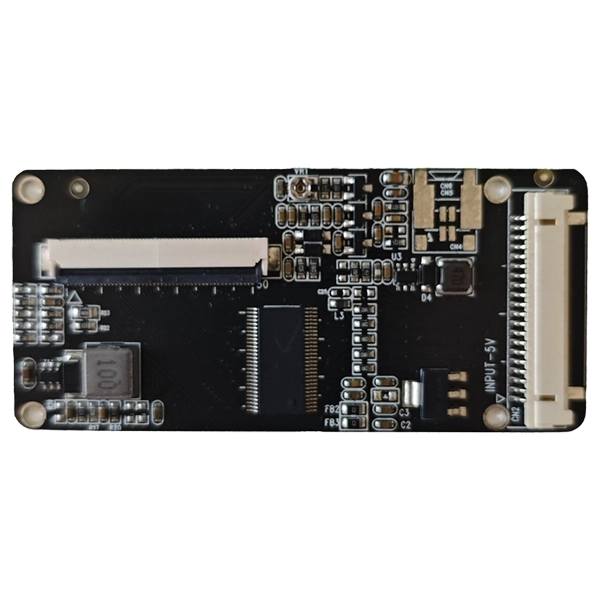

MỘTBảng chuyển đổi tín hiệu LVDS sang TTLlà mạch giao diện hiển thị được thiết kế để chuyển đổi tín hiệu hiển thị vi sai LVDS thành tín hiệu song song TTL/RGB theo yêu cầu của màn hình LCD TFT tương thích. Chức năng này trở nên đặc biệt quan trọng khi máy tính công nghiệp, bộ điều khiển nhúng hoặc nguồn hiển thị cung cấp đầu ra LVDS trong khi màn hình LCD được chọn sử dụng giao diện TTL/RGB.
Thay vì thay thế một màn hình LCD phù hợp hoặc thiết kế lại toàn bộ hệ thống điều khiển, các kỹ sư có thể giới thiệu một bảng chuyển đổi giữa nguồn tín hiệu và màn hình. Cách tiếp cận này có thể đặc biệt có giá trị đối với việc nâng cấp thiết bị cũ, màn hình công nghiệp tùy chỉnh và các dự án mà kho LCD hiện có cần được sử dụng.
Giải pháp của SKY-TDM được thiết kế xoay quanh việc tích hợp màn hình công nghiệp. Cấu hình tiêu chuẩn hỗ trợ mộtĐầu vào LVDS 8 bitvà mộtĐầu ra LCD TTL/RGB 50 chân, với nguồn đầu vào 5V, trình điều khiển LED tích hợp, điều chỉnh VCOM và phạm vi nhiệt độ hoạt động là-20°C đến +70°C.
Giao diện hiển thị không phải lúc nào cũng có thể hoán đổi cho nhau. LVDS và TTL/RGB sử dụng các phương pháp truyền dữ liệu hình ảnh khác nhau, nghĩa là không thể kết nối trực tiếp khi nguồn và màn hình LCD sử dụng các kiến trúc giao diện khác nhau.
Điều này tạo ra một số thách thức cho các nhà sản xuất thiết bị OEM:
Bảng chuyển đổi được thiết kế phù hợp sẽ giải quyết vấn đề giao diện không khớp trong khi vẫn giữ phần còn lại của kiến trúc màn hình tương đối không thay đổi. Đối với các nhà sản xuất nâng cấp thiết bị cũ, điều này có thể mang lại một con đường hiệu quả hơn là thiết kế lại hệ thống hiển thị hoàn chỉnh.
Tính toàn vẹn của tín hiệu là một trong những yếu tố quan trọng nhất trong chuyển đổi hiển thị. Định tuyến vi sai được tối ưu hóa giúp giảm méo tín hiệu và hỗ trợ truyền hình ảnh ổn định giữa nguồn LVDS và mạch chuyển đổi.
Thiết bị công nghiệp thường xuyên hoạt động cùng với động cơ, nguồn điện chuyển mạch, thiết bị liên lạc và các nguồn nhiễu điện từ khác. Bố cục PCB và kiến trúc nguồn được thiết kế cẩn thận có thể giúp giảm nhiễu không mong muốn và cải thiện độ ổn định tổng thể của hệ thống.
Bảng mạch cung cấp giao diện LCD 50 chân TTL/RGB cho các màn hình TFT tương thích. Giao diện bao gồm dữ liệu RGB, tín hiệu đồng bộ hóa, đồng hồ, tín hiệu liên quan đến nguồn điện, VCOM, thiết lập lại và các kết nối điều khiển hiển thị khác.
Trình điều khiển đèn nền LED tích hợp giúp đơn giản hóa kiến trúc màn hình tổng thể. Thay vì tìm nguồn cung cấp nhiều mạch độc lập, nhà sản xuất thiết bị có thể tích hợp chức năng chuyển đổi và đèn nền vào một giải pháp hiển thị nhỏ gọn hơn.
Điều chỉnh VCOM mang lại sự linh hoạt bổ sung khi kết hợp bảng với các màn hình LCD khác nhau. Các kỹ sư có thể tinh chỉnh cấu hình hiển thị để giúp đạt được hiệu suất hình ảnh phù hợp cho bảng đã chọn.
Các dự án tích hợp màn hình thường yêu cầu các đầu nối tùy chỉnh, định nghĩa chân cắm, độ dài cáp, vị trí lắp đặt, cấu hình chương trình cơ sở hoặc thông số thời gian LCD. Nhà sản xuất bảng chuyển đổi có khả năng điều chỉnh các yếu tố này có thể giảm đáng kể công việc tích hợp cho khách hàng OEM.
Bảng sau đây tóm tắt cấu hình điển hình của SKY-TDMBảng chuyển đổi tín hiệu LVDS sang TTL. Thông số kỹ thuật thực tế có thể thay đổi tùy theo màn hình LCD đã chọn và yêu cầu tùy chỉnh của dự án.
| Mục | Đặc điểm kỹ thuật điển hình |
|---|---|
| Giao diện đầu vào | LVDS, 8-bit |
| Giao diện đầu ra LCD | TTL/RGB, 50 chân |
| Điện áp đầu vào | 5V |
| Trình điều khiển đèn nền | Trình điều khiển LED tích hợp |
| Điều chỉnh VCOM | Được hỗ trợ |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Thiết kế tùy chỉnh | Được hỗ trợ |
| Đầu nối LVDS điển hình | Giao diện HRS DF14-20 / DF19-20 |
| Đầu nối LCD | TTL FFC 50 chân |
Đối với các dự án kỹ thuật, thông số kỹ thuật giao diện phải luôn được kiểm tra dựa trên bảng dữ liệu chính xác của màn hình LCD. Chỉ riêng số lượng chân cắm không đảm bảo khả năng tương thích vì định nghĩa tín hiệu, yêu cầu điện áp, thời gian, hướng và cách gán đầu nối có thể khác nhau giữa các bảng.
Tính linh hoạt của việc chuyển đổi LVDS-to-TTL làm cho công nghệ này trở nên hữu ích trong nhiều dự án hiển thị nhúng và công nghiệp.
Ví dụ: một nhà sản xuất thiết bị có thể có bảng điều khiển LCD TTL 50 chân đã được chứng minh đã được tích hợp vào một máy đã được thiết lập sẵn. Nếu bộ điều khiển thay thế xuất ra LVDS thay vì TTL/RGB, bảng chuyển đổi có thể cung cấp cầu nối giao diện mà không yêu cầu nhà sản xuất thay thế toàn bộ cụm màn hình.
Việc chọn bảng chuyển đổi phải bắt đầu bằng bảng LCD thay vì chỉ đơn giản là loại đầu nối mong muốn. Các kỹ sư nên thu thập thông tin giao diện bảng điều khiển hoàn chỉnh trước khi đặt hàng.
Kiểm tra xem nguồn cung cấp LVDS kênh đơn hay kênh đôi, độ sâu bit, thời gian tín hiệu, yêu cầu điện áp và cấu hình đầu nối. Giải pháp tiêu chuẩn của SKY-TDM hỗ trợ đầu vào LVDS 8 bit kênh đơn, trong khi các thiết kế tùy chỉnh có thể được đánh giá cho các yêu cầu khác nhau.
Đầu nối TTL 50 chân không nhất thiết có nghĩa là mọi màn hình LCD đều sử dụng cùng một sơ đồ chân. Dữ liệu RGB, HSYNC, VSYNC, DE, DCLK, VCOM, tín hiệu nguồn, đèn nền và điều khiển phải được so sánh cẩn thận với định nghĩa của bảng chuyển đổi.
Các yêu cầu về độ phân giải LCD, đồng hồ pixel, thời gian ngang, thời gian dọc và đồng bộ hóa phải phù hợp với cấu hình bảng. Việc điều chỉnh chương trình cơ sở hoặc phần cứng có thể cần thiết đối với các mẫu LCD khác nhau.
Vị trí đầu nối, chiều dài cáp, kích thước PCB, lỗ lắp và không gian lắp đặt sẵn có cần được xem xét trong giai đoạn lựa chọn. PCB tùy chỉnh nhỏ gọn có thể đơn giản hóa việc tích hợp vào thiết bị có không gian bên trong hạn chế.
Đối với các dự án công nghiệp, mẫu ban đầu chỉ là một phần trong quyết định mua sắm. Người mua cũng nên đánh giá hỗ trợ kỹ thuật, khả năng tùy chỉnh, kiểm soát chất lượng, thử nghiệm mẫu, năng lực sản xuất và tính sẵn có của sản phẩm lâu dài.
Đối với người mua công nghiệp, giá trị của bảng chuyển đổi vượt xa khả năng chuyển đổi tín hiệu cơ bản. SKY-TDM định vị giải pháp của mình như một phần của dịch vụ tích hợp màn hình công nghiệp rộng hơn, hỗ trợ các dự án OEM và ODM từ đánh giá khả năng tương thích cho đến sản xuất.
Những ưu điểm chính bao gồm:
Cách tiếp cận toàn diện này có thể đặc biệt hữu ích cho các nhà sản xuất OEM cần bảng chuyển đổi phù hợp với màn hình LCD cụ thể thay vì bảng phát triển chung. Bằng cách xác nhận kiểu LCD, định nghĩa giao diện, độ phân giải, đầu nối và các yêu cầu cơ học khi bắt đầu dự án, các kỹ sư có thể giảm thiểu rủi ro về khả năng tương thích trước khi sản xuất hàng loạt.
Giải pháp tiêu chuẩn được thiết kế cho các màn hình TFT LCD tương thích sử dụng giao diện TTL/RGB 50 chân. Khả năng tương thích chính xác phụ thuộc vào định nghĩa chân, thời gian, độ phân giải, điện áp và các yêu cầu về điện khác của LCD.
Đúng. Đối với các dự án OEM và ODM, loại đầu nối, cách bố trí chân cắm, độ dài cáp và định nghĩa giao diện có thể được tùy chỉnh theo cấu trúc thiết bị và màn hình LCD mục tiêu.
Đúng. Các yêu cầu về thời gian và độ phân giải LCD khác nhau có thể được đánh giá cho các cấu hình phần cứng hoặc phần sụn tương ứng. Các kỹ sư nên cung cấp mẫu LCD hoặc bảng dữ liệu chính xác để đánh giá khả năng tương thích.
Đúng. Bo mạch được thiết kế để tích hợp màn hình công nghiệp và hỗ trợ dải nhiệt độ hoạt động từ -20°C đến +70°C. Bố cục PCB, thiết kế nguồn và kiến trúc tín hiệu của nó được tối ưu hóa để hoạt động ổn định trong các ứng dụng đòi hỏi khắt khe.
Đúng. Có thể cung cấp các cụm cáp phù hợp, bao gồm cáp LVDS, cáp đèn nền, cáp nguồn và dây nịt tùy chỉnh nếu cần.
Phiên bản tiêu chuẩn hỗ trợ đầu vào LVDS 8 bit kênh đơn. Các yêu cầu LVDS kênh đôi có thể được đánh giá để phát triển bảng tùy chỉnh theo thông số kỹ thuật giao diện và thời gian của màn hình LCD mục tiêu.
Đúng. Đánh giá mẫu được khuyến khích mạnh mẽ cho các dự án công nghiệp. Việc kiểm tra bảng chuyển đổi với bảng điều khiển LCD và bộ điều khiển hệ thống thực tế có thể xác minh khả năng tương thích tín hiệu, chất lượng hình ảnh, thời gian, hoạt động của đèn nền và tích hợp cơ học trước khi sản xuất hàng loạt.
MỘTBảng chuyển đổi tín hiệu LVDS sang TTLcó thể là giải pháp hiệu quả khi các hệ thống dựa trên LVDS hiện đại cần hoạt động với tấm nền LCD TTL/RGB TFT hiện có. Bằng cách kết hợp chuyển đổi tín hiệu ổn định, thiết kế PCB theo định hướng công nghiệp, điều khiển đèn nền tích hợp, điều chỉnh VCOM và khả năng tùy chỉnh, nó có thể giúp các OEM đơn giản hóa việc tích hợp màn hình đồng thời mở rộng khả năng sử dụng của phần cứng LCD hiện có. Đối với các dự án yêu cầu giao diện tùy chỉnh, đánh giá khả năng tương thích LCD, kết nối cáp hoặc hỗ trợ sản xuất, việc chọn đối tác màn hình công nghiệp có kinh nghiệm có thể giúp quá trình chuyển đổi từ nguyên mẫu sang sản xuất hàng loạt hiệu quả hơn nhiều. Nếu bạn đang tìm kiếm một nhà sản xuất và nhà cung cấp Trung Quốc đáng tin cậy để tùy chỉnhBảng chuyển đổi tín hiệu LVDS sang TTL, liên hệ với chúng tôivới kiểu màn hình LCD, định nghĩa giao diện, độ phân giải và các yêu cầu hệ thống của bạn để thảo luận về giải pháp phù hợp với nhóm kỹ thuật SKY-TDM.
